路线服务

课程安排

路线规划需求分析
路线规划实现方案分析
Neo4j的快速入门
学习Cypher入门
学习Spring Data Neo4j

背景说明

在实现运费微服务中，介于你出色的表现，现在项目三组承接了一个新的开发任务，需要开发运输路线微服务，这将是一个全新微服务，开发经理决定让你来负责这个微服务的开发。

需求分析

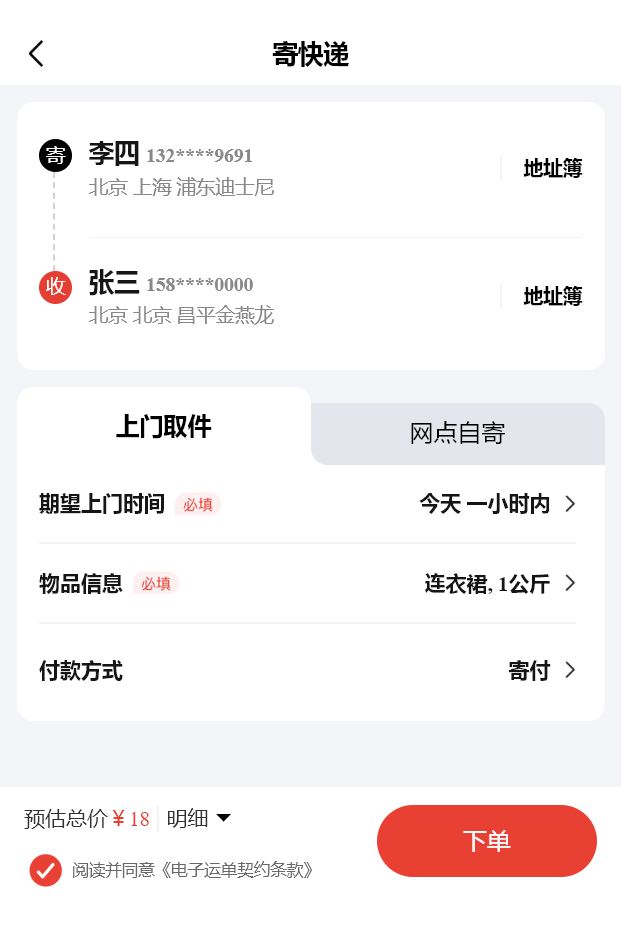

首先想个问题，用户小王在神领物流用户端下了个订单，是从上海发往北京的包裹，神领物流接收这个单子后，是如何进行运输的呢？是直接开一辆车去送吗？还是需要中转？需要中转多少次呢？怎么样的中转成本是最低的？

路线分析

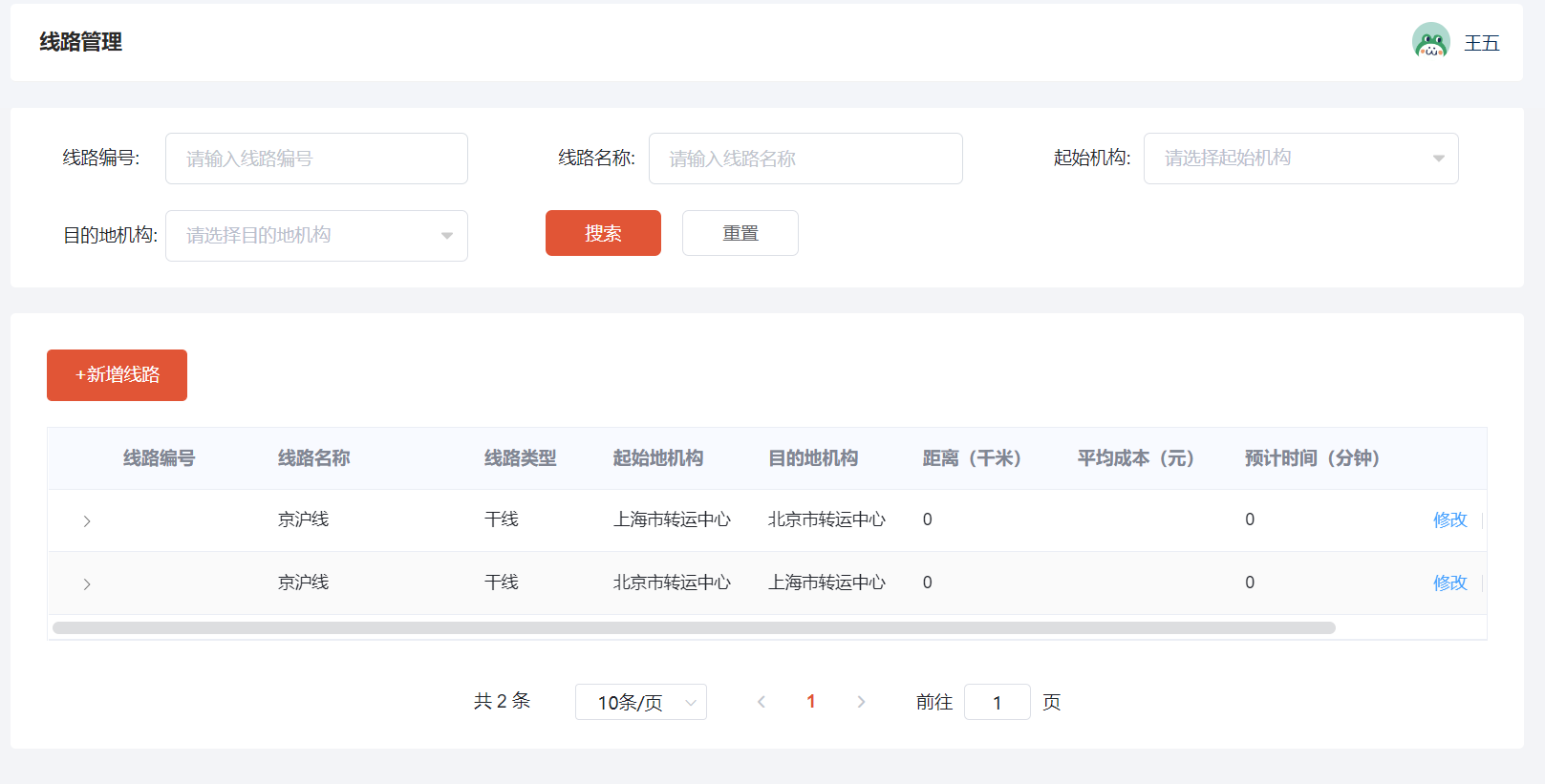

假设神领物流系统有这些运输路线数据：

编号	名称	起点	终点
1001	迪士尼到浦东转运	迪士尼营业部	浦东新区转运中心
1002	浦东到上海转运	浦东新区转运中心	上海转运中心
1003	闵行到上海转运	闵行区转运中心	上海转运中心
1004	莘庄到闵行转运	莘庄营业部	闵行区转运中心
1005	京沪线	上海转运中心	北京转运中心
1006	沪杭线	上海转运中心	杭州转运中心
1007	北京到昌平	北京转运中心	昌平区转运中心
1008	昌平到金燕龙	昌平区转运中心	金燕龙营业部
1009	昌平到回龙观	昌平区转运中心	回龙观营业部
1010	北京到海淀	北京转运中心	海淀区转运中心
1011	杭州到北京	杭州转运中心	北京转运中心
……	……	……	……

按照上面的订单，是由【上海浦东迪士尼】发往【北京昌平金燕龙】，有直达的路线吗？其实是没有的，实际上很少会有【网点↔网点】的直达路线的，这样成本太高了，所以完成一次运输都是通过各个【转运】完成的。如果参考上面的路线数据，可以找出两条转运路线：

INFO

路线1：迪士尼营业部 -> 浦东新区转运中心 -> 上海转运中心 -> 北京转运中心 -> 昌平区转运中心 -> 金燕龙营业部路线2：迪士尼营业部-> 浦东新区转运中心 -> 上海转运中心 -> 杭州转运中心 -> 北京转运中心 -> 昌平区转运中心 -> 金燕龙营业部

你找的路线结果是这样的吗？你是如何找出的？

问题分析

如果我们基于上面的数据表进行查找路线时，基本上都是一条一条的数据过，看是否能够【链接】起来，直到目的地。这样的查找有什么问题吗？想象一下，如果这个表的数据变的很大的时候呢？比如说，有100、1000、10000、……条数据的时候，查找会非常慢，而且我们编写代码也会非常的复杂。显然，这个并不是好的解决方案。有没有什么好的解决呢？

问题解决

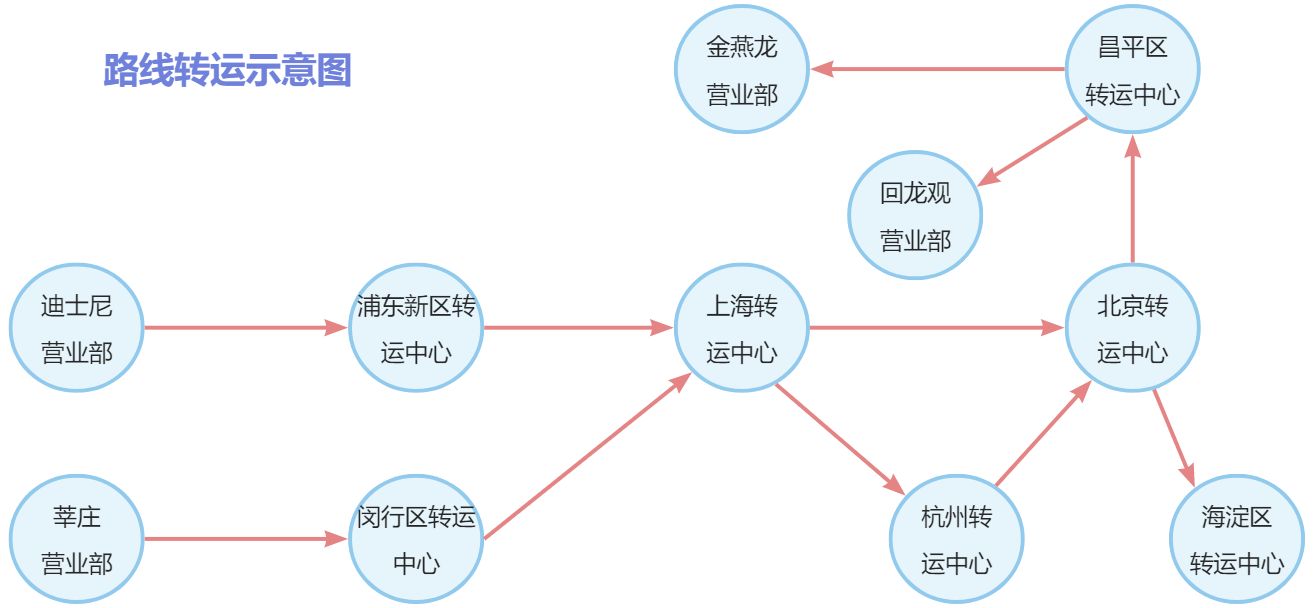

如果将上述的路线数据把表格的形式转化成图的形式，看是否能够解决问题：可以看出，如果将表格的数据用图形的方式展现出来的话，就很容易能找到两条运输路线。

INFO

想一想，哪条路线好一些呢？显然，路线1要优于路线2，因为路线1比路线2的转运次数更少一些。可见，使用图形的方式要比表达的方式展现更清晰一些，就是所谓的“一图胜千言万语”，这就给我们解决问题带来了新的思路，如果数据能够按照图形的方式存储，那么对于运输路线的计算就会更高效一些。有没有一种技术是以“图”的方式存储数据呢？答案是有的，那就是图数据库。

Neo4j快速入门

什么是Neo4j？

Neo4j是用Java实现的开源NoSQL图数据库。从2003年开始开发，2007年正式发布第一版，其源码托管于GitHtb。Neo4j作为图数据库中的代表产品，已经在众多的行业项目中进行了应用，如：网络管理、软件分析、组织和项目管理、社交项目等方面。官网： Neo4j实现了专业数据库级别的图数据模型的存储，提供了完整的数据库特性，包括ACID事务的支持、集群的支持、备份和故障转移等。 Neo4j提供了申明式的查询语言Cypher，它类似于关系型数据库中的SQL语言，其具有表现力丰富、使用简单、查询效率高、高扩展性等特点。它存储的数据大致是这样的：其中，紫色圆圈是【人】数据，橙色圆圈是【电影】数据，表示人与电影之间参演或导演的数据关系。

版本说明

Neo4j有两个不同的版本，分别是：

社区版（Community Edition）
- 具备了基本功能的版本，功能较为完整，没有提供企业服务。
企业版（Experience Edition）
- 企业版相对于社区版而言，增加了一些功能，如：集群、高级监控、高级缓存、在线备份等功能。
  INFO
  建议：开发环境使用社区版，生产环境使用企业版。说明：企业版从3.2版本开始支持集群，无地理位置限制并且可以做到事务的ACID特性。

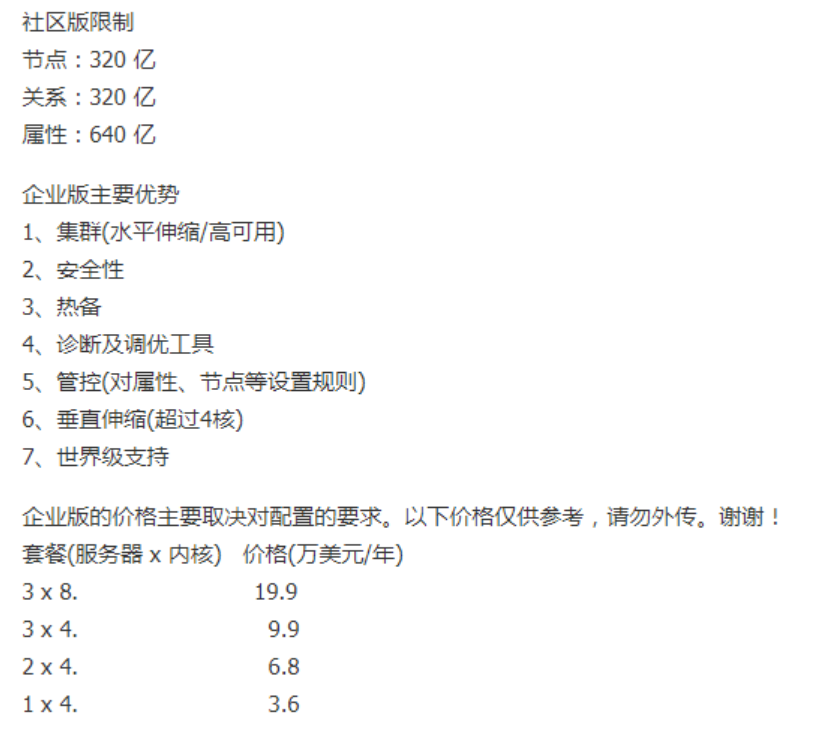

  Neo4j企业·参考：http://neo4j.com.cn/topic/59b0a3f59fe13f5e0a2212b2

部署安装

Neo4j支持众多平台的部署安装，如：Windows、Mac、Linux等系统。Neo4j是基于Java平台的，所以部署安装前先保证已经安装了Java虚拟机。在神领物流项目中，我们采用docker的方式进行安装。安装命令如下：

shell

docker run \
-d \
--restart=always \
--name neo4j \
-p 7474:7474 \
-p 7687:7687 \
-v neo4j:/data \
neo4j:4.4.5

## 7474是web管理工具的端口，7687是neo4j协议端口进行数据通信

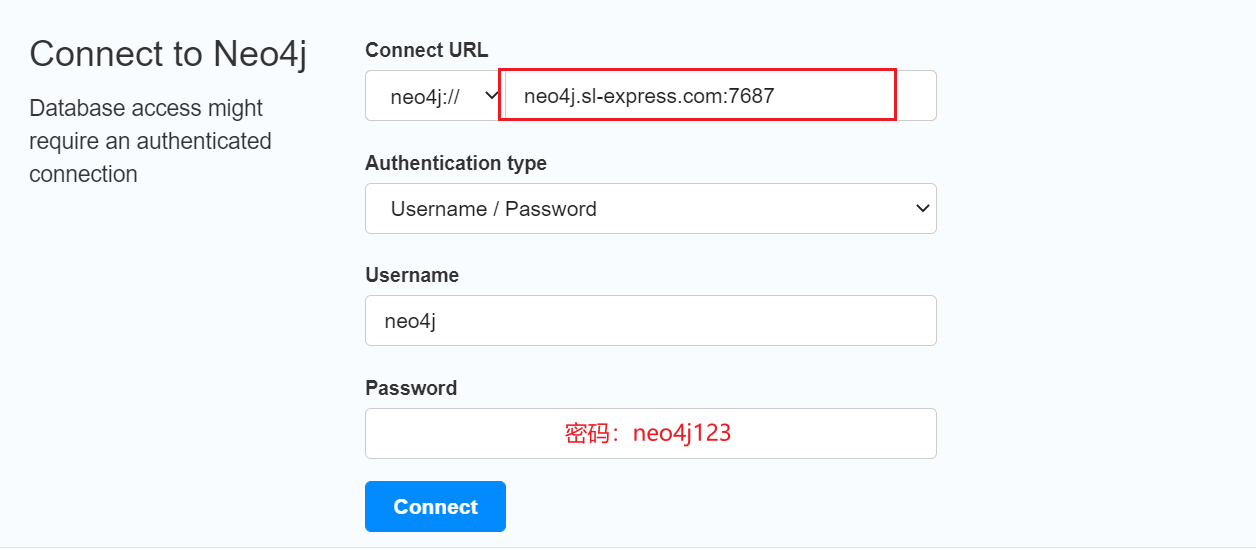

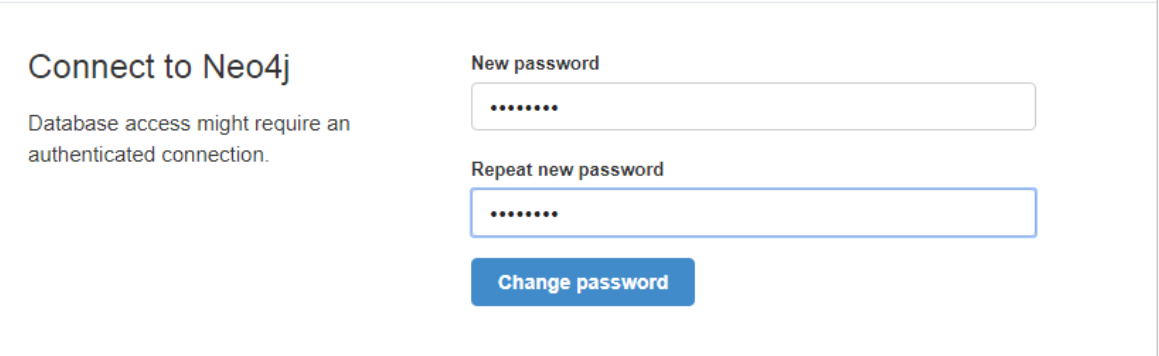

打开浏览器，输入地址：http://neo4j.sl-express.com/browser/ 已经将登录密码改成了：neo4j123 如果是第一次登录，默认密码是：neo4j，首次登录需要重置密码：登录成功后可以看到如下界面：

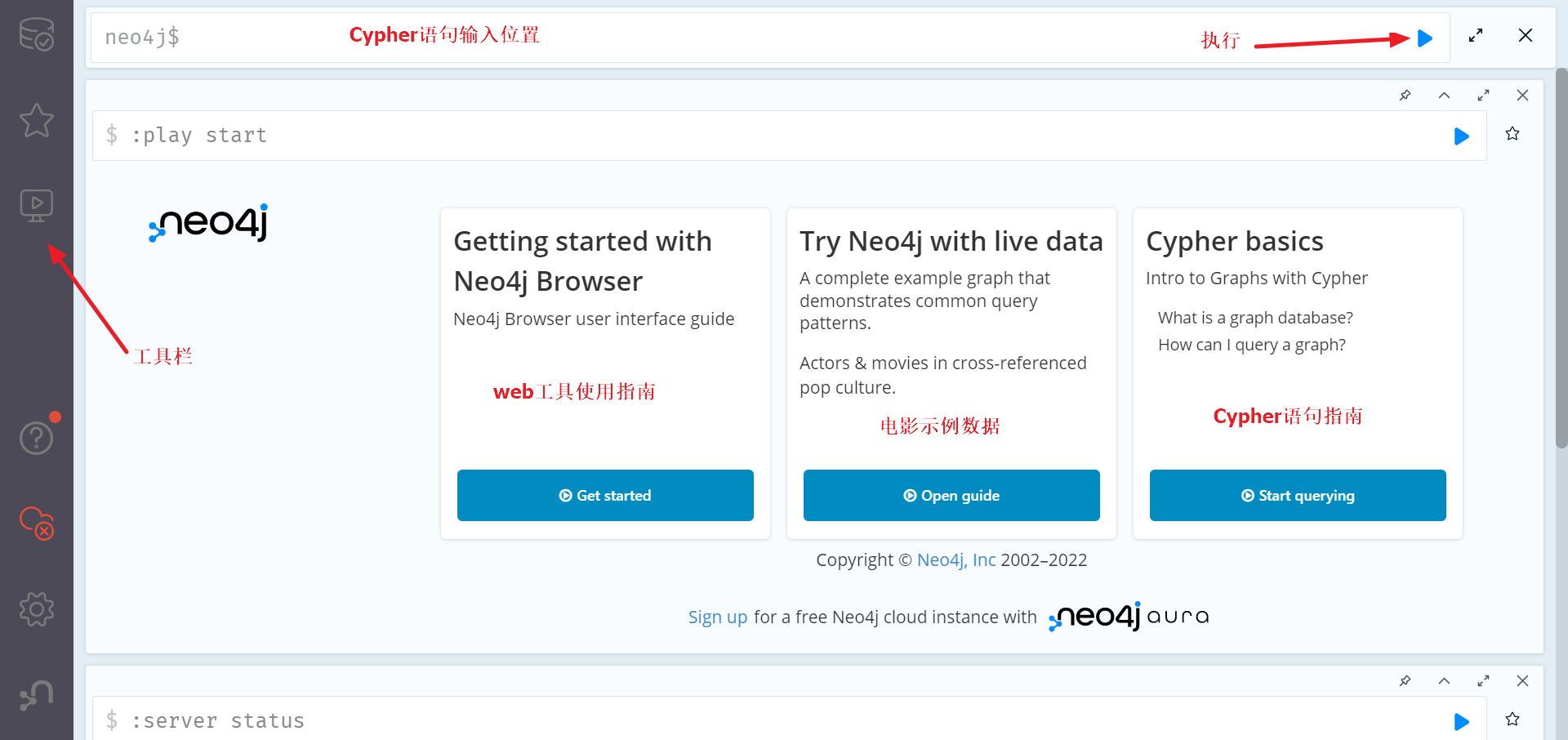

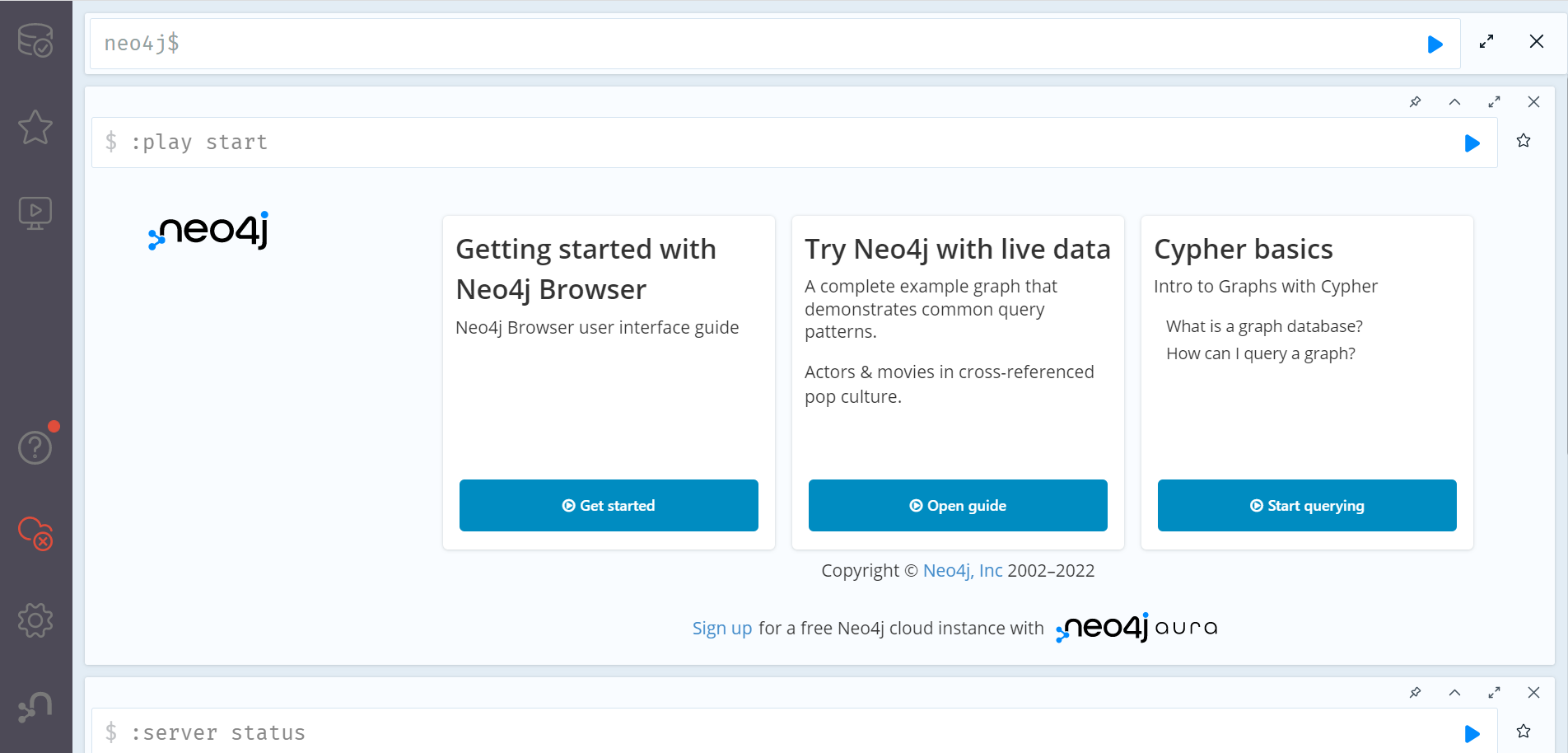

Neo4j web 工具介绍

Neo4j提供了web工具，可以对neo4j进行CRUD的操作。

体验Neo4j

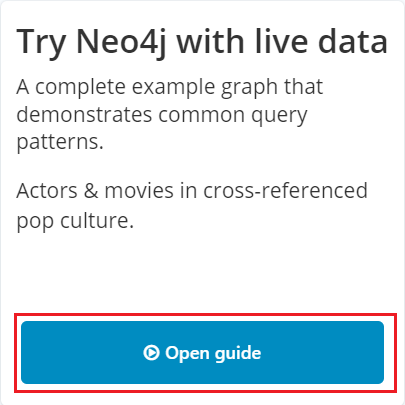

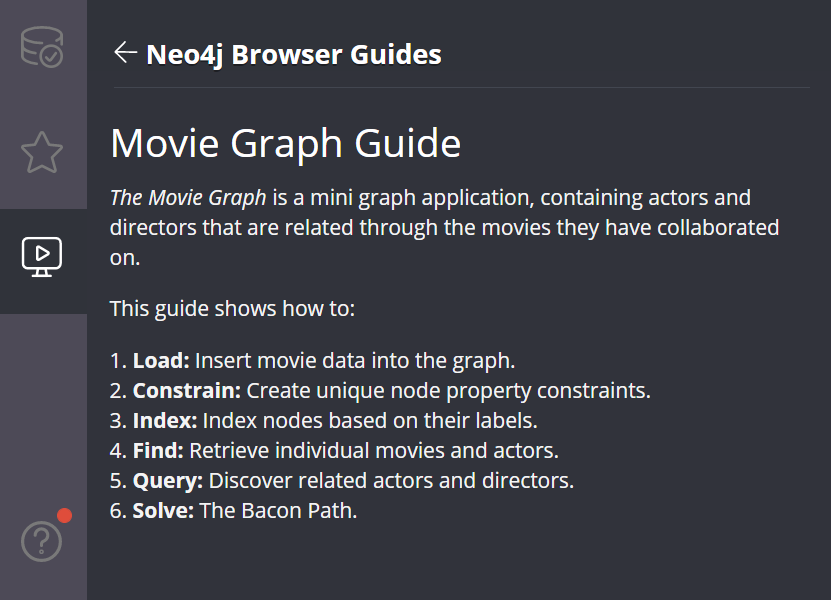

下面我们通过官方提供的电影数据体验下Neo4j：

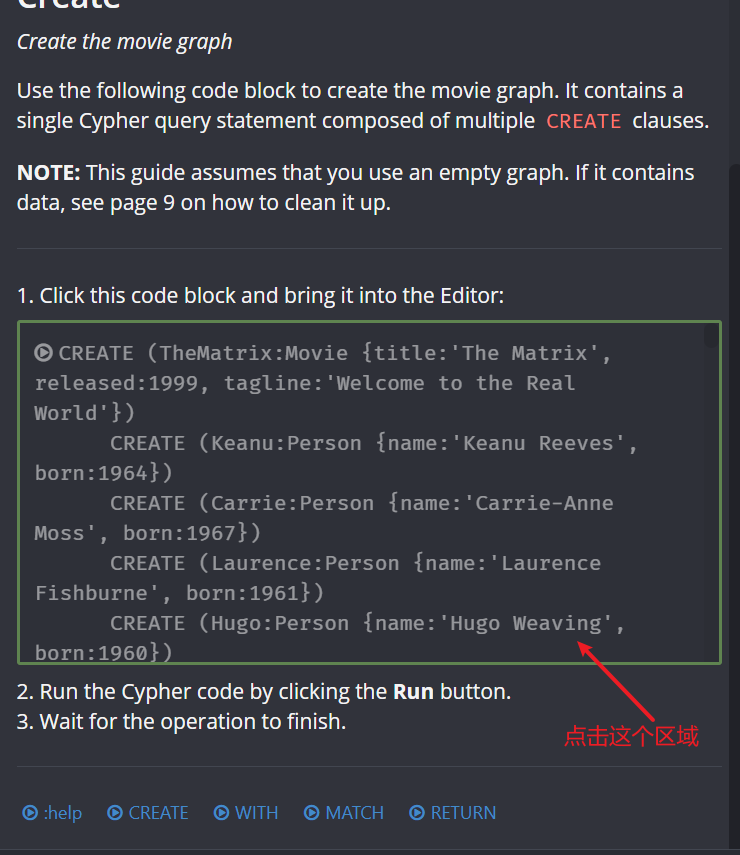

加载数据

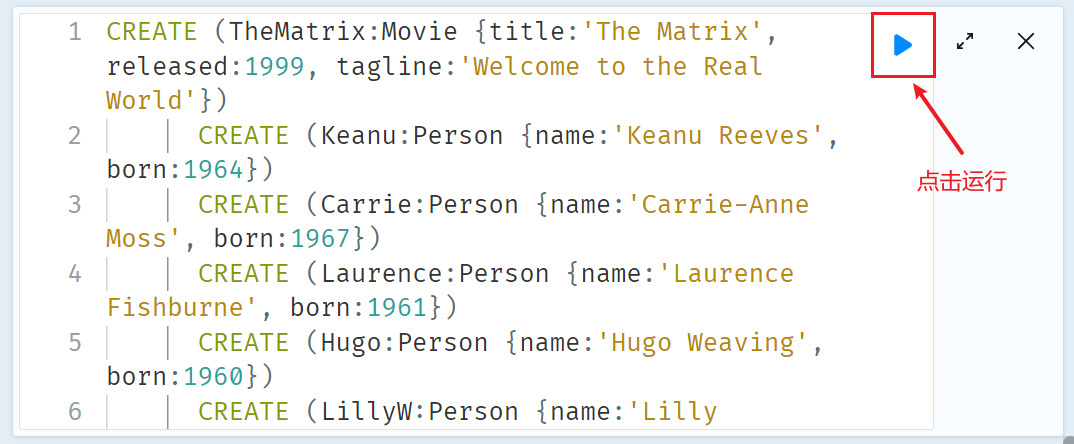

创建数据语句会自动写入到Cypher语句输入框中，点击运行：创建成功：

查询数据

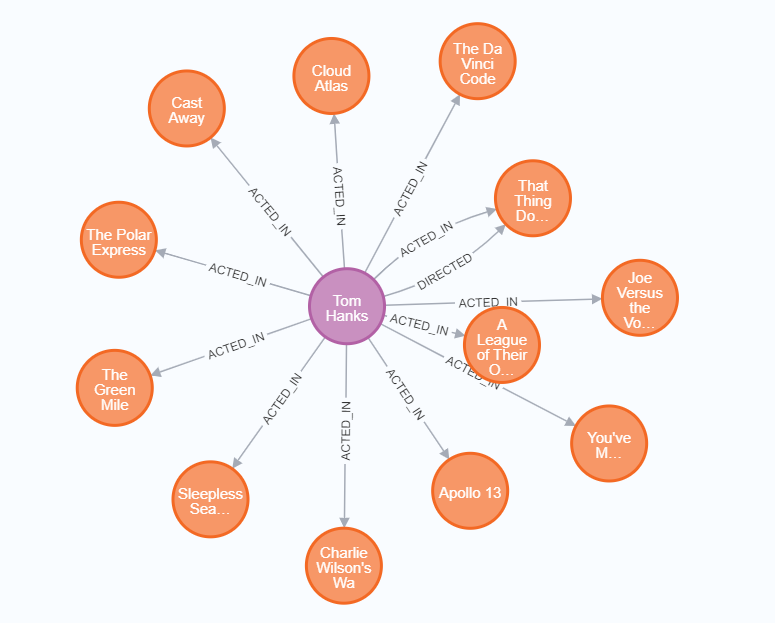

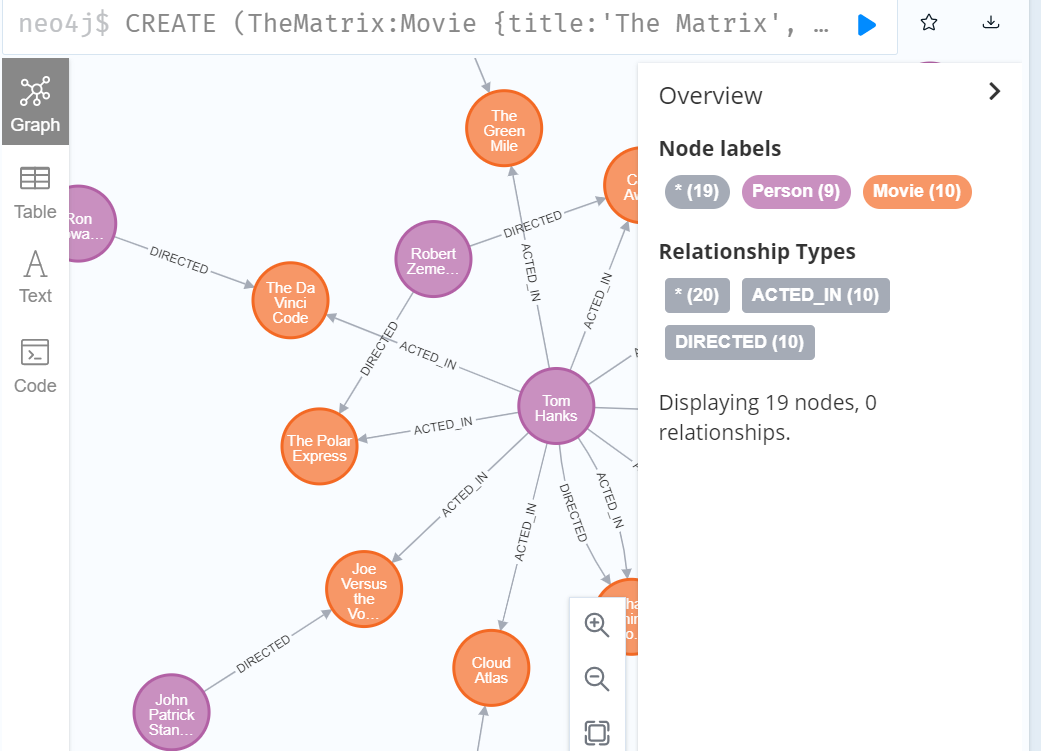

查询【Tom Hanks】参演了哪些电影：

cypher

MATCH (tom:Person {name: "Tom Hanks"})-[:ACTED_IN]->(tomHanksMovies) RETURN tom,tomHanksMovies

查询结果：

数据结构

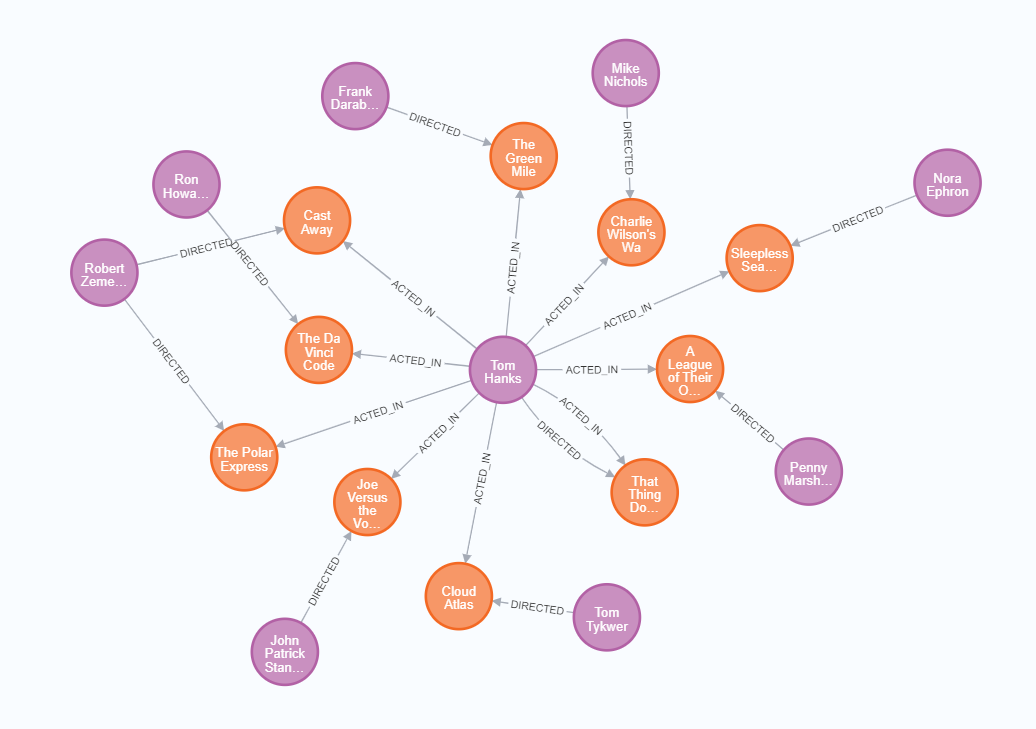

Neo4j中采用节点、属性、关系、标签来存储数据。如下：

节点
- 存储实体数据，在上图中，演员、电影都是节点。
- 可以理解为关系型数据库中的表。
关系
- 存储节点之间的关系。
- 关系只能有一个类型，必须有开始节点和结束节点以及指向。
- 关系可以自我循环引用，但是两头永远不能为空。
属性
- 节点和关系都可以有属性，它是由键值对组成的。
- 节点的属性可以理解为关系型数据库中的字段。
- 关系中的属性进一步的明确了关系。
标签
- 标签是对节点的分类，这样使得构建Neo4j数据模型更加简单。
- 在上面的电影案例中，Movie、Person就是标签。

Cypher入门

Cypher是Neo4j的查询语言，类似与关系型数据库中的SQL，一些关键词来源于SQL，比如：CREATE、WHERE、RETRUN等。下面我们一起学习Cypher的基本语句。

INFO

Cypher语句的关键字对大小写不敏感。

创建数据

在Neo4j中使用CREATE命令来创建节点、关系、属性数据。语法如下：

cypher

//查询所有数据
MATCH (n) RETURN n
//删除所有节点和关系，慎用！
MATCH (n) DETACH DELETE n

CREATE (n {name: $value}) RETURN n   //创建节点,该节点具备name属性，n为该节点的变量,创建完成后返回该节点
CREATE (n:$Tag {name: $value}) //创建节点，指定标签
CREATE (n)-[r:KNOWS]->(m)  //创建n指向m的关系，并且指定关系类型为：KNOWS

//示例
CREATE (n {name:'迪士尼营业部'})
CREATE (n:AGENCY {name:'航头营业部'})

//创建浦东新区转运中心、上海转运中心节点，并且创建关系为：IN_LINE，创建完成后返回节点和关系
//TLT -> Two Level Transport（二级转运中心）
//OLT -> One Level Transport（一级转运中心）

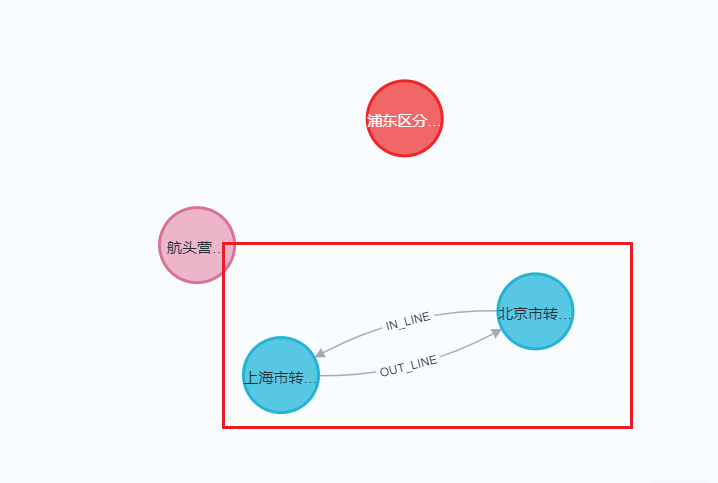

CREATE (n:TLT {name:'浦东新区转运中心'}) -[r:IN_LINE]-> (m:OLT {name:'上海转运中心'}) RETURN n,r,m

//关系也是可以反向，并且可以为关系中指定属性
CREATE (n:TLT {name:'浦东新区转运中心'}) <-[r:OUT_LINE]- (m:OLT {name:'上海转运中心'}) RETURN n,r,m

查询数据

Cypher查询语法如下：

cypher

[MATCH WHERE]  //条件查询
[WITH [ORDER BY] [SKIP] [LIMIT]] //查询的结果以管道的形式传递给下面的语句，聚合查询必须使用WITH
RETURN [ORDER BY] [SKIP] [LIMIT] //返回、排序、跳过、返回个数

构造数据

cypher

CREATE (北京市转运中心:OLT {bid: 8001, name: "北京市转运中心", address: "北京市转运中心", location : point({latitude:39.904179, longitude:116.407387})})
CREATE (上海市转运中心:OLT {bid: 8002, name: "上海市转运中心", address: "上海市转运中心", location : point({latitude:31.230525, longitude:121.473667})})
CREATE (南京市转运中心:OLT {bid: 8003, name: "南京市转运中心", address: "南京市转运中心", location : point({latitude:32.059344, longitude:118.796624})})
CREATE (太原市转运中心:OLT {bid: 8004, name: "太原市转运中心", address: "太原市转运中心", location : point({latitude:37.870451, longitude:112.549656})})
CREATE (郑州市转运中心:OLT {bid: 8005, name: "郑州市转运中心", address: "郑州市转运中心", location : point({latitude:34.745551, longitude:113.624321})})

CREATE
    (北京市转运中心)-[:IN_LINE {cost:10684.9}]->(上海市转运中心),
    (北京市转运中心)<-[:OUT_LINE {cost:10684.9}]-(上海市转运中心),
    (北京市转运中心)-[:IN_LINE {cost:8993.1}]->(南京市转运中心),
    (北京市转运中心)<-[:OUT_LINE {cost:8993.1}]-(南京市转运中心),
    (南京市转运中心)-[:IN_LINE {cost:2699.4}]->(上海市转运中心),
    (南京市转运中心)<-[:OUT_LINE {cost:2699.4}]-(上海市转运中心),
    (太原市转运中心)-[:IN_LINE {cost:3609.7}]->(郑州市转运中心),
    (太原市转运中心)<-[:OUT_LINE {cost:3609.7}]-(郑州市转运中心),
    (郑州市转运中心)-[:IN_LINE {cost:5659.7}]->(南京市转运中心),
    (郑州市转运中心)<-[:OUT_LINE {cost:5659.7}]-(南京市转运中心)

CREATE (昌平区转运中心:TLT {bid: 90001, name: "昌平区转运中心", address: "昌平区转运中心", location : point({latitude:40.220952, longitude:116.231034})})
CREATE (北京市昌平区新龙城:AGENCY {bid: 100260, name: "北京市昌平区新龙城", address: "龙跃苑四区3号楼底商", phone : "010-53049073,010-53576707", location : point({latitude:40.07544443596149, longitude:116.3470535709328})})
CREATE
    (北京市昌平区新龙城)-[:IN_LINE {cost:189.7}]->(昌平区转运中心),
    (北京市昌平区新龙城)<-[:OUT_LINE {cost:189.7}]-(昌平区转运中心)
CREATE (北京市昌平区定泗路:AGENCY {bid: 100280, name: "北京市昌平区定泗路", address: "北七家镇定泗路苍龙街交叉口", phone : "010-86392987", location : point({latitude:40.11765281246394, longitude:116.37212849638287})})
CREATE
    (北京市昌平区定泗路)-[:IN_LINE {cost:166.2}]->(昌平区转运中心),
    (北京市昌平区定泗路)<-[:OUT_LINE {cost:166.2}]-(昌平区转运中心)
CREATE (海淀区转运中心:TLT {bid: 90002, name: "海淀区转运中心", address: "海淀区转运中心", location : point({latitude:39.959893, longitude:116.2977})})
CREATE (北京市海淀区小营:AGENCY {bid: 100347, name: "北京市海淀区小营", address: "北京市昌平区回龙观街道金燕龙大厦停车场", phone : "010-86483817,010-86483817,010-86483817", location : point({latitude:40.06177798692319, longitude:116.32706587559049})})
CREATE
    (北京市海淀区小营)-[:IN_LINE {cost:116.1}]->(海淀区转运中心),
    (北京市海淀区小营)<-[:OUT_LINE {cost:116.1}]-(海淀区转运中心)
CREATE (北京市海淀区万泉河:AGENCY {bid: 100227, name: "北京市海淀区万泉河", address: "北京市海淀区四季青镇杏石口路47号院", phone : "18521852356", location : point({latitude:39.94882822425318, longitude:116.25707017441161})})
CREATE
    (北京市海淀区万泉河)-[:IN_LINE {cost:36.8}]->(海淀区转运中心),
    (北京市海淀区万泉河)<-[:OUT_LINE {cost:36.8}]-(海淀区转运中心)
CREATE
    (昌平区转运中心)-[:IN_LINE {cost:383.3}]->(北京市转运中心),
    (昌平区转运中心)<-[:OUT_LINE {cost:383.3}]-(北京市转运中心),
    (海淀区转运中心)-[:IN_LINE {cost:112.3}]->(北京市转运中心),
    (海淀区转运中心)<-[:OUT_LINE {cost:112.3}]-(北京市转运中心)
CREATE (浦东新区转运中心:TLT {bid: 90003, name: "浦东新区转运中心", address: "浦东新区转运中心", location : point({latitude:31.221461, longitude:121.544346})})
CREATE (上海市浦东新区南汇:AGENCY {bid: 210057, name: "上海市浦东新区南汇", address: "园春路8号", phone : "18821179169", location : point({latitude:31.035240152911637, longitude:121.73459966751048})})
CREATE
    (上海市浦东新区南汇)-[:IN_LINE {cost:275.4}]->(浦东新区转运中心),
    (上海市浦东新区南汇)<-[:OUT_LINE {cost:275.4}]-(浦东新区转运中心)
CREATE (上海市浦东新区周浦:AGENCY {bid: 210127, name: "上海市浦东新区周浦", address: "川周公路3278-8号", phone : "021-68060322", location : point({latitude:31.132409729356993, longitude:121.59815370294322})})
CREATE
    (上海市浦东新区周浦)-[:IN_LINE {cost:111.6}]->(浦东新区转运中心),
    (上海市浦东新区周浦)<-[:OUT_LINE {cost:111.6}]-(浦东新区转运中心)
CREATE (奉贤区转运中心:TLT {bid: 90004, name: "奉贤区转运中心", address: "奉贤区转运中心", location : point({latitude:30.918406, longitude:121.473945})})
CREATE (上海市奉贤区东部:AGENCY {bid: 210017, name: "上海市奉贤区东部", address: "上上海市奉贤区洪庙镇洪兰路351", phone : "021-57171717", location : point({latitude:30.917752751719863, longitude:121.67587819184698})})
CREATE
    (上海市奉贤区东部)-[:IN_LINE {cost:192.9}]->(奉贤区转运中心),
    (上海市奉贤区东部)<-[:OUT_LINE {cost:192.9}]-(奉贤区转运中心)
CREATE (上海市奉贤区青村:AGENCY {bid: 210442, name: "上海市奉贤区青村", address: "姚家村1127号", phone : "021-57566663,021-57566606", location : point({latitude:30.916946897994983, longitude:121.57954144207972})})
CREATE
    (上海市奉贤区青村)-[:IN_LINE {cost:100.9}]->(奉贤区转运中心),
    (上海市奉贤区青村)<-[:OUT_LINE {cost:100.9}]-(奉贤区转运中心)
CREATE
    (浦东新区转运中心)-[:IN_LINE {cost:68.0}]->(上海市转运中心),
    (浦东新区转运中心)<-[:OUT_LINE {cost:68.0}]-(上海市转运中心),
    (奉贤区转运中心)-[:IN_LINE {cost:347.4}]->(上海市转运中心),
    (奉贤区转运中心)<-[:OUT_LINE {cost:347.4}]-(上海市转运中心)
CREATE (玄武区转运中心:TLT {bid: 90004, name: "玄武区转运中心" , location : point({latitude:32.048644, longitude:118.797779})})
CREATE (江苏省南京市玄武区紫金墨香苑:AGENCY {bid: 25073, name: "江苏省南京市玄武区紫金墨香苑", address: "栖霞区燕尧路100号", phone : "025-58765331,025-83241955,025-83241881", location : point({latitude:32.117016089520305, longitude:118.86319310255513})})
CREATE
    (江苏省南京市玄武区紫金墨香苑)-[:IN_LINE {cost:98.0}]->(玄武区转运中心),
    (江苏省南京市玄武区紫金墨香苑)<-[:OUT_LINE {cost:98.0}]-(玄武区转运中心)
CREATE (江苏省南京市玄武区长江路:AGENCY {bid: 25023, name: "江苏省南京市玄武区长江路", address: "观音阁10号", phone : "18521133265,18695799166", location : point({latitude:32.04803554410631, longitude:118.79190455263355})})
CREATE
    (江苏省南京市玄武区长江路)-[:IN_LINE {cost:5.6}]->(玄武区转运中心),
    (江苏省南京市玄武区长江路)<-[:OUT_LINE {cost:5.6}]-(玄武区转运中心)
CREATE
    (玄武区转运中心)-[:IN_LINE {cost:12.0}]->(南京市转运中心),
    (玄武区转运中心)<-[:OUT_LINE {cost:12.0}]-(南京市转运中心)

CREATE (小店区转运中心:TLT {bid: 90005, name: "小店区转运中心" , location : point({latitude:37.736865, longitude:112.565524})})
CREATE (山西省太原市青龙:AGENCY {bid: 351068, name: "山西省太原市青龙", address: "长治路33号经典家园停车场内13号商铺", phone : "0351-2025888", location : point({latitude:37.83589608758359, longitude:112.56059258109424})})
CREATE
    (山西省太原市青龙)-[:IN_LINE {cost:110.3}]->(小店区转运中心),
    (山西省太原市青龙)<-[:OUT_LINE {cost:110.3}]-(小店区转运中心)
CREATE (山西省太原市长风街:AGENCY {bid: 351045, name: "山西省太原市长风街", address: "平阳路104号省农机公司院内", phone : "18636100730", location : point({latitude:37.809964384001226, longitude:112.55299317699505})})
CREATE
    (山西省太原市长风街)-[:IN_LINE {cost:82.1}]->(小店区转运中心),
    (山西省太原市长风街)<-[:OUT_LINE {cost:82.1}]-(小店区转运中心)
CREATE
    (小店区转运中心)-[:IN_LINE {cost:149.4}]->(太原市转运中心),
    (小店区转运中心)<-[:OUT_LINE {cost:149.4}]-(太原市转运中心)

CREATE (中原区转运中心:TLT {bid: 90006, name: "中原区转运中心" , location : point({latitude:34.74828, longitude:113.612966})})
CREATE (河南省郑州市郑上路:AGENCY {bid: 371067, name: "河南省郑州市郑上路", address: "中原西路西四环西北角", phone : "0371-55116757,0371-68014786", location : point({latitude:34.74753024533005, longitude:113.57428550005442})})
CREATE
    (河南省郑州市郑上路)-[:IN_LINE {cost:35.4}]->(中原区转运中心),
    (河南省郑州市郑上路)<-[:OUT_LINE {cost:35.4}]-(中原区转运中心)
CREATE (河南省郑州市颍河路:AGENCY {bid: 371086, name: "河南省郑州市颍河路", address: "航海西路与西三环交叉口向南300米路西中贸商务", phone : "19139415556", location : point({latitude:34.71593280680163, longitude:113.60398506929064})})
CREATE
    (河南省郑州市颍河路)-[:IN_LINE {cost:36.9}]->(中原区转运中心),
    (河南省郑州市颍河路)<-[:OUT_LINE {cost:36.9}]-(中原区转运中心)
CREATE
    (中原区转运中心)-[:IN_LINE {cost:11.5}]->(郑州市转运中心),
    (中原区转运中心)<-[:OUT_LINE {cost:11.5}]-(郑州市转运中心)

基本查询

cypher

MATCH (n) RETURN n  //查询所有的数据，数据量大是勿用
MATCH (n:AGENCY) RETURN n  //查询所有的网点（AGENCY）
MATCH (n:OLT {name: "北京市转运中心"}) -- (m) RETURN n,m //查询所有与“北京市转运中心”有关系的节点
MATCH (n:OLT {name:"北京市转运中心"}) --> (m:OLT) RETURN n,m //查询所有"北京市转运中心"关联的一级转运中心
MATCH (n:OLT {name:"北京市转运中心"}) -[r:IN_LINE]- (m) RETURN n,r,m //可以指定关系标签查询
MATCH p = (n:OLT {name:"北京市转运中心"}) --> (m:OLT) RETURN p //将查询赋值与变量
//通过 type()函数查询关系类型
MATCH (n:OLT {name:"北京市转运中心"}) -[r]-> (m:OLT {name:"南京市转运中心"}) RETURN type(r)

关系深度查询

可以指定关系的深度进行查询，语法格式：-[:TYPE*minHops..maxHops]->

INFO

六度分隔（Six Degrees of Separation）理论。 1967年，哈佛大学的心理学教授Stanley Milgram（1933~1984）想要描绘一个连结人与社区的人际连系网。做过一次连锁信实验，结果发现了“六度分隔”现象。简单地说：“你和任何一个陌生人之间所间隔的人不会超过六个，也就是说，最多通过六个人你就能够认识任何一个陌生人。”

cypher

//查询【北京市转运中心】关系中深度为1~2层关系的节点
MATCH (n:OLT {name:"北京市转运中心"}) -[*1..2]->(m) RETURN *
//也可以这样
MATCH (n:OLT {name:"北京市转运中心"}) -[*..2]->(m) RETURN *
//也可以通过变量的方式查询
MATCH path = (n:OLT {name:"北京市转运中心"}) -[*..2]->(m)
RETURN path

//查询关系，relationships()获取结果中的关系，WITH向后传递数据
MATCH path = (n:OLT {name:"北京市转运中心"}) -[*..2]->(m)
WITH n,m, relationships(path) AS r
RETURN r

//查询两个网点之间所有的路线，最大深度为6，可以查询到2条路线
MATCH path = (n:AGENCY) -[*..6]->(m:AGENCY)
WHERE n.name = "北京市昌平区定泗路" AND m.name = "上海市浦东新区南汇"
RETURN path

//查询两个网点之间最短路径，查询深度最大为10
MATCH path = shortestPath((n:AGENCY) -[*..10]->(m:AGENCY))
WHERE n.name = "北京市昌平区定泗路" AND m.name = "上海市浦东新区南汇"
RETURN path

//查询两个网点之间所有的路线中成本最低的路线，最大深度为10（如果成本相同，转运节点最少）
MATCH path = (n:AGENCY) -[*..10]->(m:AGENCY)
WHERE n.name = "北京市昌平区定泗路" AND m.name = "上海市浦东新区南汇"
UNWIND relationships(path) AS r
WITH sum(r.cost) AS cost, path
RETURN path ORDER BY cost ASC, LENGTH(path) ASC LIMIT 1

//UNWIND是将列表数据展开操作
//sum()是聚合统计函数，类似还有：avg()、max()、min()等

分页查询

cypher

//分页查询网点，按照bid正序排序，每页查询2条数据，第一页
MATCH (n:AGENCY)
RETURN n ORDER BY n.bid ASC SKIP 0 LIMIT 2

//第二页
MATCH (n:AGENCY)
RETURN n ORDER BY n.bid ASC SKIP 2 LIMIT 2

//……

更新数据

更新数据是使用SET语句进行标签、属性的更新。SET操作是幂等性的。

cypher

// 更新/设置 属性
MATCH (n:AGENCY {name:"北京市昌平区新龙城"})
SET n.address = "龙跃苑四区3号楼底商101号"
RETURN n

//通过remove移除属性
MATCH (n:AGENCY {name:"北京市昌平区新龙城"}) REMOVE n.address RETURN n

//没有address属性的增加属性
MATCH (n:AGENCY) WHERE n.address IS NULL SET n.address = "暂无地址" RETURN n

删除数据

删除数据通过DELETE、DETACH DELETE完成。其中DELETE不能删除有关系的节点，删除关系就需要DETACH DELETE了。

cypher

//删除节点
MATCH (n:AGENCY {name:"航头营业部"}) DELETE n
//有关系的节点是不能直接删除的
MATCH (n:AGENCY {name:"北京市昌平区新龙城"}) DELETE n
//删除节点和关系
MATCH (n:AGENCY {name:"北京市昌平区新龙城"}) DETACH DELETE n

//删除所有节点和关系，慎用！
MATCH (n) DETACH DELETE n

索引

在Neo4j中同样也支持索引，对字段做索引可以提升查询速度。

cypher

//创建索引语法：
//OPTIONS子句指定索引提供程序和配置。
CREATE [TEXT] INDEX [index_name] [IF NOT EXISTS]
FOR (n:LabelName)
ON (n.propertyName)
[OPTIONS "{" option: value[, ...] "}"]

//示例：
CREATE TEXT INDEX agency_index_bid IF NOT EXISTS FOR (n:AGENCY) ON (n.bid)

//删除索引语法：
DROP INDEX index_name

//示例：
DROP INDEX agency_index_bid

SDN快速入门

Spring Data Neo4j简称SDN，是Spring对Neo4j数据库操作的封装，其底层基于neo4j-java-driver实现。我们使用的版本为：6.2.3，官方文档：下面我们将基于项目中的运输路线业务进行学习，例如：

INFO

【迪士尼营业部】-> 【浦东区转运中心】 -> 【上海转运中心】 -> 【北京转运中心】-> 【昌平区转运中心】-> 【金燕龙营业部】

创建工程

创建工程，sl-express-sdn，导入依赖：

xml

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>

    <parent>
        <groupId>com.sl-express</groupId>
        <artifactId>sl-express-parent</artifactId>
        <version>1.4</version>
    </parent>

    <groupId>com.sl-express.sdn</groupId>
    <artifactId>sl-express-sdn</artifactId>
    <version>1.0-SNAPSHOT</version>

    <properties>
        <maven.compiler.source>11</maven.compiler.source>
        <maven.compiler.target>11</maven.compiler.target>
        <sl-express-common.version>1.2-SNAPSHOT</sl-express-common.version>
    </properties>

    <dependencies>
        <dependency>
            <groupId>com.sl-express.common</groupId>
            <artifactId>sl-express-common</artifactId>
            <version>${sl-express-common.version}</version>
        </dependency>
        <!--SDN依赖-->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-data-neo4j</artifactId>
        </dependency>
    </dependencies>

</project>

编写配置文件

yaml

server:
  port: 9902
logging:
  level:
    org.springframework.data.neo4j: debug
spring:
  application:
    name: sl-express-sdn
  mvc:
    pathmatch:
      #解决异常：swagger Failed to start bean 'documentationPluginsBootstrapper'; nested exception is java.lang.NullPointerException
      #因为Springfox使用的路径匹配是基于AntPathMatcher的，而Spring Boot 2.6.X使用的是PathPatternMatcher
      matching-strategy: ant_path_matcher
  data:
    neo4j:
      database: neo4j
  neo4j:
    authentication:
      username: neo4j
      password: neo4j123
    uri: neo4j://192.168.150.101:7687

基础代码

SDNApplication

编写启动类：

java

package com.sl.sdn;

import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;

@SpringBootApplication
public class SDNApplication {

    public static void main(String[] args) {
        SpringApplication.run(SDNApplication.class, args);
    }
}

Entity

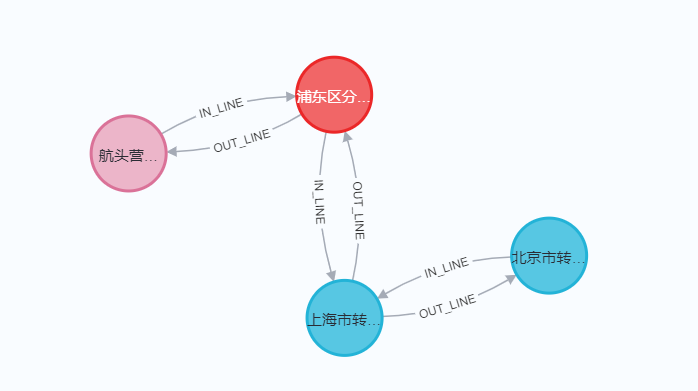

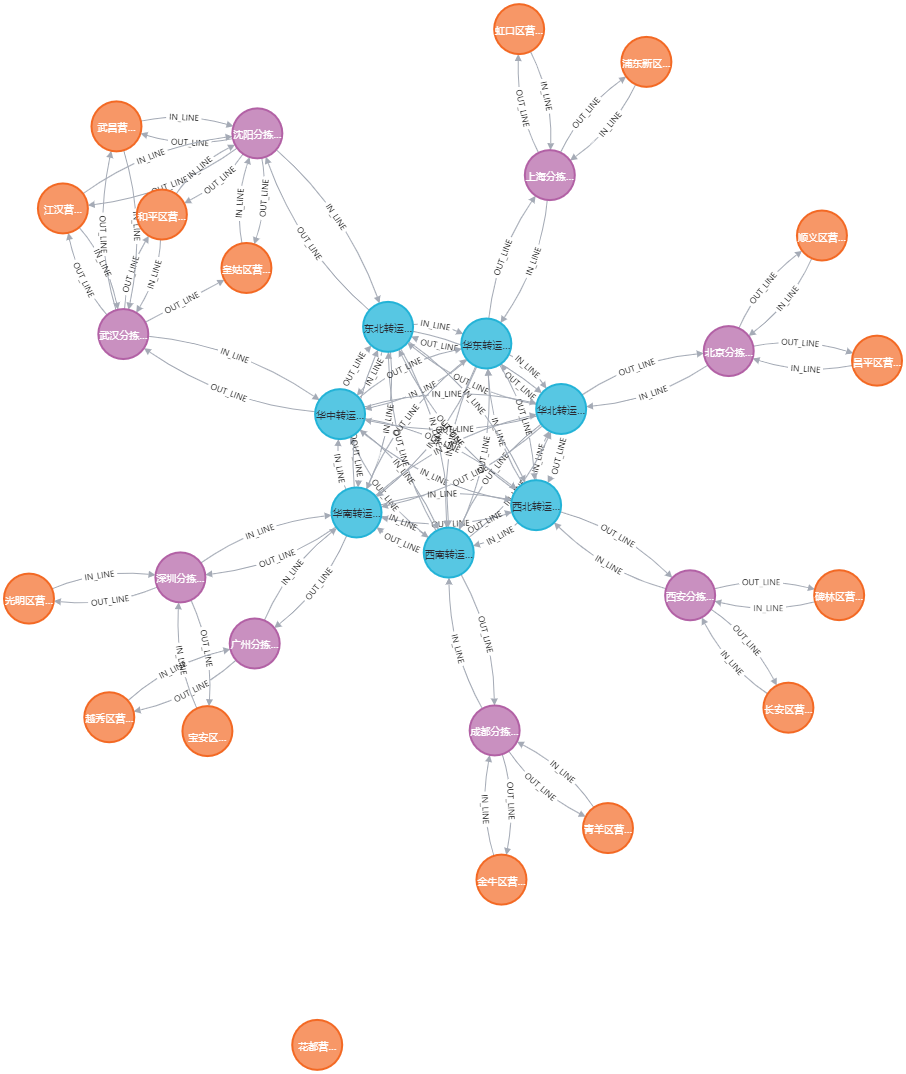

编写实体，在物流中，会存在网点、二级转运中心、一级转运中心，我们分别用Agency、TLT、OLT表示。由于以上三个机构的属性是相同的，但在Neo4j中的标签是不一样的，所以既要保证不同的类，也有相同的属性，这种场景比较适合将属性写到父类中，自己继承父类来实现，这里我们采用抽象类的来实现。

java

package com.sl.sdn.entity.node;

import com.sl.sdn.enums.OrganTypeEnum;
import io.swagger.annotations.ApiModelProperty;
import lombok.AllArgsConstructor;
import lombok.Data;
import lombok.NoArgsConstructor;
import lombok.experimental.SuperBuilder;
import org.springframework.data.geo.Point;
import org.springframework.data.neo4j.core.schema.GeneratedValue;
import org.springframework.data.neo4j.core.schema.Id;

@Data
@SuperBuilder(toBuilder = true)
@NoArgsConstructor
@AllArgsConstructor
public abstract class BaseEntity {

    @Id
    @GeneratedValue
    @ApiModelProperty(value = "Neo4j ID", hidden = true)
    private Long id;
    @ApiModelProperty(value = "业务id", required = true)
    private Long bid;
    @ApiModelProperty(value = "名称", required = true)
    private String name;
    @ApiModelProperty(value = "电话", required = true)
    private String phone;
    @ApiModelProperty(value = "地址", required = true)
    private String address;
    @ApiModelProperty(value = "位置坐标, x: 纬度，y: 经度", required = true)
    private Point location;

    //机构类型
    public abstract OrganTypeEnum getAgencyType();

}

机构枚举：

java

package com.sl.sdn.enums;

import cn.hutool.core.util.EnumUtil;
import com.sl.transport.common.enums.BaseEnum;

/**
 * 机构类型枚举
 */
public enum OrganTypeEnum implements BaseEnum {

    OLT(1, "一级转运中心"),
    TLT(2, "二级转运中心"),
    AGENCY(3, "网点");

    /**
     * 类型编码
     */
    private final Integer code;

    /**
     * 类型值
     */
    private final String value;

    OrganTypeEnum(Integer code, String value) {
        this.code = code;
        this.value = value;
    }

    public Integer getCode() {
        return code;
    }

    public String getValue() {
        return value;
    }

    public static OrganTypeEnum codeOf(Integer code) {
        return EnumUtil.getBy(OrganTypeEnum::getCode, code);
    }
}

java

package com.sl.sdn.entity.node;

import com.sl.sdn.enums.OrganTypeEnum;
import lombok.Data;
import lombok.NoArgsConstructor;
import lombok.ToString;
import lombok.experimental.SuperBuilder;
import org.springframework.data.neo4j.core.schema.Node;

/**
 * 网点实体
 */
@Node("AGENCY")
@Data
@ToString(callSuper = true)
@SuperBuilder(toBuilder = true)
@NoArgsConstructor
public class AgencyEntity extends BaseEntity {

    @Override
    public OrganTypeEnum getAgencyType() {
        return OrganTypeEnum.AGENCY;
    }
}

java

package com.sl.sdn.entity.node;

import com.sl.sdn.enums.OrganTypeEnum;
import lombok.Data;
import lombok.NoArgsConstructor;
import lombok.ToString;
import lombok.experimental.SuperBuilder;
import org.springframework.data.neo4j.core.schema.Node;

/**
 * 一级转运中心实体 (OneLevelTransportEntity)
 */
@Node("OLT")
@Data
@ToString(callSuper = true)
@SuperBuilder(toBuilder = true)
@NoArgsConstructor
public class OLTEntity extends BaseEntity {

    @Override
    public OrganTypeEnum getAgencyType() {
        return OrganTypeEnum.OLT;
    }
}

java

package com.sl.sdn.entity.node;

import com.sl.sdn.enums.OrganTypeEnum;
import lombok.Data;
import lombok.NoArgsConstructor;
import lombok.ToString;
import lombok.experimental.SuperBuilder;
import org.springframework.data.neo4j.core.schema.Node;

/**
 * 二级转运中心实体(TwoLevelTransportEntity)
 */
@Node("TLT")
@Data
@ToString(callSuper = true)
@SuperBuilder(toBuilder = true)
@NoArgsConstructor
public class TLTEntity extends BaseEntity {

    @Override
    public OrganTypeEnum getAgencyType() {
        return OrganTypeEnum.TLT;
    }
}

java

package com.sl.sdn.entity.line;

import lombok.AllArgsConstructor;
import lombok.Builder;
import lombok.Data;
import lombok.NoArgsConstructor;

/**
 * 运输路线实体
 */
@Data
@Builder
@NoArgsConstructor
@AllArgsConstructor
public class TransportLine {

    private Long id;
    private Double cost; //成本

}

DTO

DTO用于服务间的数据传输，会用到OrganDTO、TransportLineNodeDTO。

java

package com.sl.sdn.dto;

import cn.hutool.core.annotation.Alias;
import io.swagger.annotations.ApiModelProperty;
import lombok.Data;

import javax.validation.constraints.NotNull;

/**
 * 机构数据对象，网点、一级转运、二级转运都是看作是机构
 * BaseEntity中的location无法序列化，需要将经纬度拆开封装对象
 */
@Data
public class OrganDTO {

    @Alias("bid") //业务id作为id进行封装
    @ApiModelProperty(value = "机构id", required = true)
    private Long id;
    @ApiModelProperty(value = "名称", required = true)
    private String name;
    @ApiModelProperty(value = "类型，1:一级转运，2：二级转运，3:网点", required = true)
    private Integer type;
    @ApiModelProperty(value = "电话", required = true)
    private String phone;
    @ApiModelProperty(value = "地址", required = true)
    private String address;
    @ApiModelProperty(value = "纬度", required = true)
    private Double latitude;
    @ApiModelProperty(value = "经度", required = true)
    private Double longitude;

}

java

package com.sl.sdn.dto;

import io.swagger.annotations.ApiModelProperty;
import lombok.Data;

import java.util.ArrayList;
import java.util.List;

/**
 * 运输路线对象
 */
@Data
public class TransportLineNodeDTO {

    @ApiModelProperty(value = "节点列表", required = true)
    private List<OrganDTO> nodeList = new ArrayList<>();
    @ApiModelProperty(value = "路线成本", required = true)
    private Double cost = 0d;

}

Repository

SDN也是遵循了Spring Data JPA规范，同时也提供了Neo4jRepository，该接口中提供了基本的CRUD操作，我们定义Repository需要继承该接口。

AgencyRepository

java

package com.sl.sdn.repository;

import com.sl.sdn.entity.node.AgencyEntity;
import org.springframework.data.neo4j.repository.Neo4jRepository;

/**
 * 网点操作
 */
public interface AgencyRepository extends Neo4jRepository<AgencyEntity, Long> {

    /**
     * 根据bid查询
     *
     * @param bid 业务id
     * @return 网点数据
     */
    AgencyEntity findByBid(Long bid);

    /**
     * 根据bid删除
     *
     * @param bid 业务id
     * @return 删除的数据条数
     */
    Long deleteByBid(Long bid);

}

测试：

java

package com.sl.sdn.repository;

import com.sl.sdn.entity.node.AgencyEntity;
import org.junit.jupiter.api.Test;
import org.springframework.boot.test.context.SpringBootTest;
import org.springframework.data.domain.*;

import javax.annotation.Resource;
import java.util.List;

@SpringBootTest
class AgencyRepositoryTest {

    @Resource
    private AgencyRepository agencyRepository;

    @Test
    public void testFindByBid() {
        AgencyEntity agencyEntity = this.agencyRepository.findByBid(9001L);
        System.out.println(agencyEntity);
    }

    @Test
    public void testSave() {
        AgencyEntity agencyEntity = new AgencyEntity();
        agencyEntity.setAddress("测试数据地址");
        agencyEntity.setBid(9001L);
        agencyEntity.setName("测试节点");
        agencyEntity.setPhone("1388888888888");

        this.agencyRepository.save(agencyEntity);
        System.out.println(agencyEntity);
    }


    @Test
    public void testUpdate() {
        AgencyEntity agencyEntity = this.agencyRepository.findByBid(9001L);
        agencyEntity.setName("测试节点1");

        this.agencyRepository.save(agencyEntity);
        System.out.println(agencyEntity);
    }

    @Test
    public void testDeleteByBid() {
        Long count = this.agencyRepository.deleteByBid(9001L);
        System.out.println(count);
    }

    /**
     * 查询全部
     */
    @Test
    public void testFindAll() {
        List<AgencyEntity> list = this.agencyRepository.findAll();
        for (AgencyEntity agencyEntity : list) {
            System.out.println(agencyEntity);
        }
    }

    /**
     * 分页查询
     */
    @Test
    public void testPage() {
        //设置分页、排序条件，page从0开始
        PageRequest pageRequest = PageRequest.of(1, 2, Sort.by(Sort.Order.desc("bid")));
        Page<AgencyEntity> page = this.agencyRepository.findAll(pageRequest);
        page.getContent().forEach(agencyEntity -> {
            System.out.println(agencyEntity);
        });
    }

}

JPA自定义方法规则

使用jpa中的规则，进行自定义查询：

Keyword	Sample	Cypher snippet
After	findByLaunchDateAfter(Date date)	n.launchDate > date
Before	findByLaunchDateBefore(Date date)	n.launchDate < date
Containing (String)	findByNameContaining(String namePart)	n.name CONTAINS namePart
Containing (Collection)	findByEmailAddressesContains(Collection addresses) findByEmailAddressesContains(String address)	ANY(collectionFields IN [addresses] WHERE collectionFields in n.emailAddresses) ANY(collectionFields IN address WHERE collectionFields in n.emailAddresses)
In	findByNameIn(Iterable names)	n.name IN names
Between	findByScoreBetween(double min, double max) findByScoreBetween(Range range)	n.score >= min AND n.score <= max Depending on the Range definition n.score >= min AND n.score <= max or n.score > min AND n.score < max
StartingWith	findByNameStartingWith(String nameStart)	n.name STARTS WITH nameStart
EndingWith	findByNameEndingWith(String nameEnd)	n.name ENDS WITH nameEnd
Exists	findByNameExists()	EXISTS(n.name)
True	findByActivatedIsTrue()	n.activated = true
False	findByActivatedIsFalse()	NOT(n.activated = true)
Is	findByNameIs(String name)	n.name = name
NotNull	findByNameNotNull()	NOT(n.name IS NULL)
Null	findByNameNull()	n.name IS NULL
GreaterThan	findByScoreGreaterThan(double score)	n.score > score
GreaterThanEqual	findByScoreGreaterThanEqual(double score)	n.score >= score
LessThan	findByScoreLessThan(double score)	n.score < score
LessThanEqual	findByScoreLessThanEqual(double score)	n.score <= score
Like	findByNameLike(String name)	n.name =~ name
NotLike	findByNameNotLike(String name)	NOT(n.name =~ name)
Near	findByLocationNear(Distance distance, Point point)	distance( point(n),point({latitude:lat, longitude:lon}) ) < distance
Regex	findByNameRegex(String regex)	n.name =~ regex
And	findByNameAndDescription(String name, String description)	n.name = name AND n.description = description
Or	findByNameOrDescription(String name, String description)	n.name = name OR n.description = description (Cannot be used to OR nested properties)

OLTRepository

java

package com.sl.sdn.repository;

import com.sl.sdn.entity.node.OLTEntity;
import org.springframework.data.neo4j.repository.Neo4jRepository;

/**
 * 一级转运中心数据操作
 */
public interface OLTRepository extends Neo4jRepository<OLTEntity, Long> {

    /**
     * 根据bid查询
     *
     * @param bid 业务id
     * @return 一级转运中心数据
     */
    OLTEntity findByBid(Long bid);

    /**
     * 根据bid删除
     *
     * @param bid 业务id
     * @return 删除的数据条数
     */
    Long deleteByBid(Long bid);

}

OrganRepository

java

package com.sl.sdn.repository;

import com.sl.sdn.dto.OrganDTO;

import java.util.List;

/**
 * 通用机构查询
 */
public interface OrganRepository {

    /**
     * 无需指定type，根据id查询
     *
     * @param bid 业务id
     * @return 机构数据
     */
    OrganDTO findByBid(Long bid);

    /**
     * 查询所有的机构，如果name不为空的按照name模糊查询
     *
     * @param name 机构名称
     * @return 机构列表
     */
    List<OrganDTO> findAll(String name);
}

TLTRepository

java

package com.sl.sdn.repository;

import com.sl.sdn.entity.node.TLTEntity;
import org.springframework.data.neo4j.repository.Neo4jRepository;

/**
 * 二级转运中心数据操作
 */
public interface TLTRepository extends Neo4jRepository<TLTEntity, Long> {

    /**
     * 根据bid查询
     *
     * @param bid 业务id
     * @return 二级转运中心数据
     */
    TLTEntity findByBid(Long bid);

    /**
     * 根据bid删除
     *
     * @param bid 业务id
     * @return 删除的数据条数
     */
    Long deleteByBid(Long bid);

}

复杂查询

通过继承Neo4jRepository实现简单的查询是非常方便的，如果要实现复杂的查询就需要定义Cypher查询实现了，需要通过Neo4jClient进行查询操作，下面我们以查询两个网点间最短运输路线为例进行查询。

定义Repository

java

package com.sl.sdn.repository;

import com.sl.sdn.dto.TransportLineNodeDTO;
import com.sl.sdn.entity.node.AgencyEntity;

/**
 * 运输路线相关操作
 */
public interface TransportLineRepository {

    /**
     * 查询两个网点之间最短的路线，查询深度为：10
     *
     * @param start 开始网点
     * @param end   结束网点
     * @return 路线
     */
    TransportLineNodeDTO findShortestPath(AgencyEntity start, AgencyEntity end);

}

编写实现

java

package com.sl.sdn.repository.impl;

import cn.hutool.core.bean.BeanUtil;
import cn.hutool.core.collection.CollUtil;
import cn.hutool.core.convert.Convert;
import cn.hutool.core.util.NumberUtil;
import cn.hutool.core.util.StrUtil;
import com.sl.sdn.dto.OrganDTO;
import com.sl.sdn.dto.TransportLineNodeDTO;
import com.sl.sdn.entity.node.AgencyEntity;
import com.sl.sdn.enums.OrganTypeEnum;
import com.sl.sdn.repository.TransportLineRepository;
import org.neo4j.driver.internal.value.PathValue;
import org.neo4j.driver.types.Path;
import org.springframework.data.neo4j.core.Neo4jClient;
import org.springframework.data.neo4j.core.schema.Node;
import org.springframework.stereotype.Component;

import javax.annotation.Resource;
import java.util.Map;
import java.util.Optional;

@Component
public class TransportLineRepositoryImpl implements TransportLineRepository {

    @Resource
    private Neo4jClient neo4jClient;

    @Override
    public TransportLineNodeDTO findShortestPath(AgencyEntity start, AgencyEntity end) {
        //获取网点数据在Neo4j中的类型
        String type = AgencyEntity.class.getAnnotation(Node.class).value()[0];
        //构造查询语句
        String cypherQuery = StrUtil.format("MATCH path = shortestPath((start:{}) -[*..10]-> (end:{}))\n" +
                "WHERE start.bid = $startId AND end.bid = $endId \n" +
                "RETURN path", type, type);

        //执行查询
        Optional<TransportLineNodeDTO> optional = this.neo4jClient.query(cypherQuery)
                .bind(start.getBid()).to("startId") //设置参数
                .bind(end.getBid()).to("endId")//设置参数
                .fetchAs(TransportLineNodeDTO.class) //设置响应数据类型
                .mappedBy((typeSystem, record) -> { //对结果进行封装处理
                    PathValue pathValue = (PathValue) record.get(0);
                    Path path = pathValue.asPath();
                    TransportLineNodeDTO dto = new TransportLineNodeDTO();
                    // 读取节点数据
                    path.nodes().forEach(node -> {
                        Map<String, Object> map = node.asMap();
                        OrganDTO organDTO = BeanUtil.toBeanIgnoreError(map, OrganDTO.class);

                        //取第一个标签作为类型
                        organDTO.setType(OrganTypeEnum.valueOf(CollUtil.getFirst(node.labels())).getCode());
                        //查询出来的数据，x：经度，y：纬度
                        organDTO.setLatitude(BeanUtil.getProperty(map.get("location"), "y"));
                        organDTO.setLongitude(BeanUtil.getProperty(map.get("location"), "x"));

                        dto.getNodeList().add(organDTO);
                    });

                    //提取关系中的 cost 数据，进行求和计算，算出该路线的总成本
                    path.relationships().forEach(relationship -> {
                        Map<String, Object> objectMap = relationship.asMap();
                        double cost = Convert.toDouble(objectMap.get("cost"), 0d);
                        dto.setCost(NumberUtil.add(cost, dto.getCost().doubleValue()));
                    });

                    //取2位小数
                    dto.setCost(NumberUtil.round(dto.getCost(), 2).doubleValue());
                    return dto;
                }).one();

        return optional.orElse(null);
    }
}

测试

编写测试用例：

java

package com.sl.sdn.repository;

import com.sl.sdn.dto.TransportLineNodeDTO;
import com.sl.sdn.entity.node.AgencyEntity;
import com.sl.sdn.repository.TransportLineRepository;
import org.junit.jupiter.api.Test;
import org.springframework.boot.test.context.SpringBootTest;

import javax.annotation.Resource;

import static org.junit.jupiter.api.Assertions.*;

@SpringBootTest
class TransportLineRepositoryTest {

    @Resource
    private TransportLineRepository transportLineRepository;

    @Test
    void findShortestPath() {
        AgencyEntity start = AgencyEntity.builder().bid(100280L).build();
        AgencyEntity end = AgencyEntity.builder().bid(210057L).build();
        TransportLineNodeDTO transportLineNodeDTO = this.transportLineRepository.findShortestPath(start, end);
        System.out.println(transportLineNodeDTO);
    }
}

测试结果： :::tips TransportLineNodeDTO(nodeList=[OrganDTO(id=100280, name=北京市昌平区定泗路, type=3, phone=010-86392987, address=北七家镇定泗路苍龙街交叉口, latitude=40.11765281246394, longitude=116.37212849638287), OrganDTO(id=90001, name=昌平区转运中心, type=2, phone=null, address=昌平区转运中心, latitude=40.220952, longitude=116.231034), OrganDTO(id=8001, name=北京市转运中心, type=1, phone=null, address=北京市转运中心, latitude=39.904179, longitude=116.407387), OrganDTO(id=8002, name=上海市转运中心, type=1, phone=null, address=上海市转运中心, latitude=31.230525, longitude=121.473667), OrganDTO(id=90003, name=浦东新区转运中心, type=2, phone=null, address=浦东新区转运中心, latitude=31.221461, longitude=121.544346), OrganDTO(id=210057, name=上海市浦东新区南汇, type=3, phone=18821179169, address=园春路8号, latitude=31.035240152911637, longitude=121.73459966751048)], cost=11577.8) :::

练习

练习1

练习内容：官方电影数据示例学习，在前面体验了电影数据，其他的操作自行学习体验。

练习2

练习内容：实现成本优先的路线查询。

面试连环问

INFO

面试官问：

你所做的物流项目中，运输路线错综复杂，你们如何进行计算路线的？是距离优先还是成本优先？
为什么选择使用Neo4j图数据库存储路线？
路线运输模型在Neo4j中是如何设计的？
在Neo4j中如何设置关系的查询深度？
在SDN中如何自定义Cypher查询？可以直接定义JPA方法，为什么还要自定义查询？

课程安排

路线规划需求分析
熟悉路线规划项目工程
实现机构数据同步
实现路线管理
综合功能测试

背景说明

通过前面的Neo4j的学习，你已经基本掌握了Neo4j的使用，接下来就需要应用Neo4j来实现路线规划微服务了。目前路线规划微服务中的代码框架基本上已经写好了，但是具体的实现并没有编写，所以就需要你来填充这些关键核心的代码。

需求分析

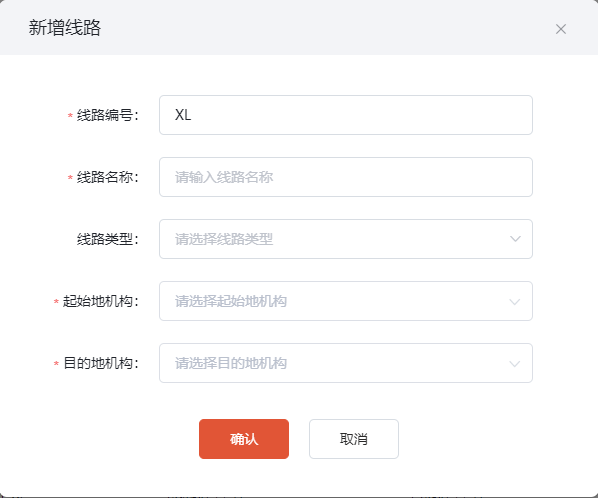

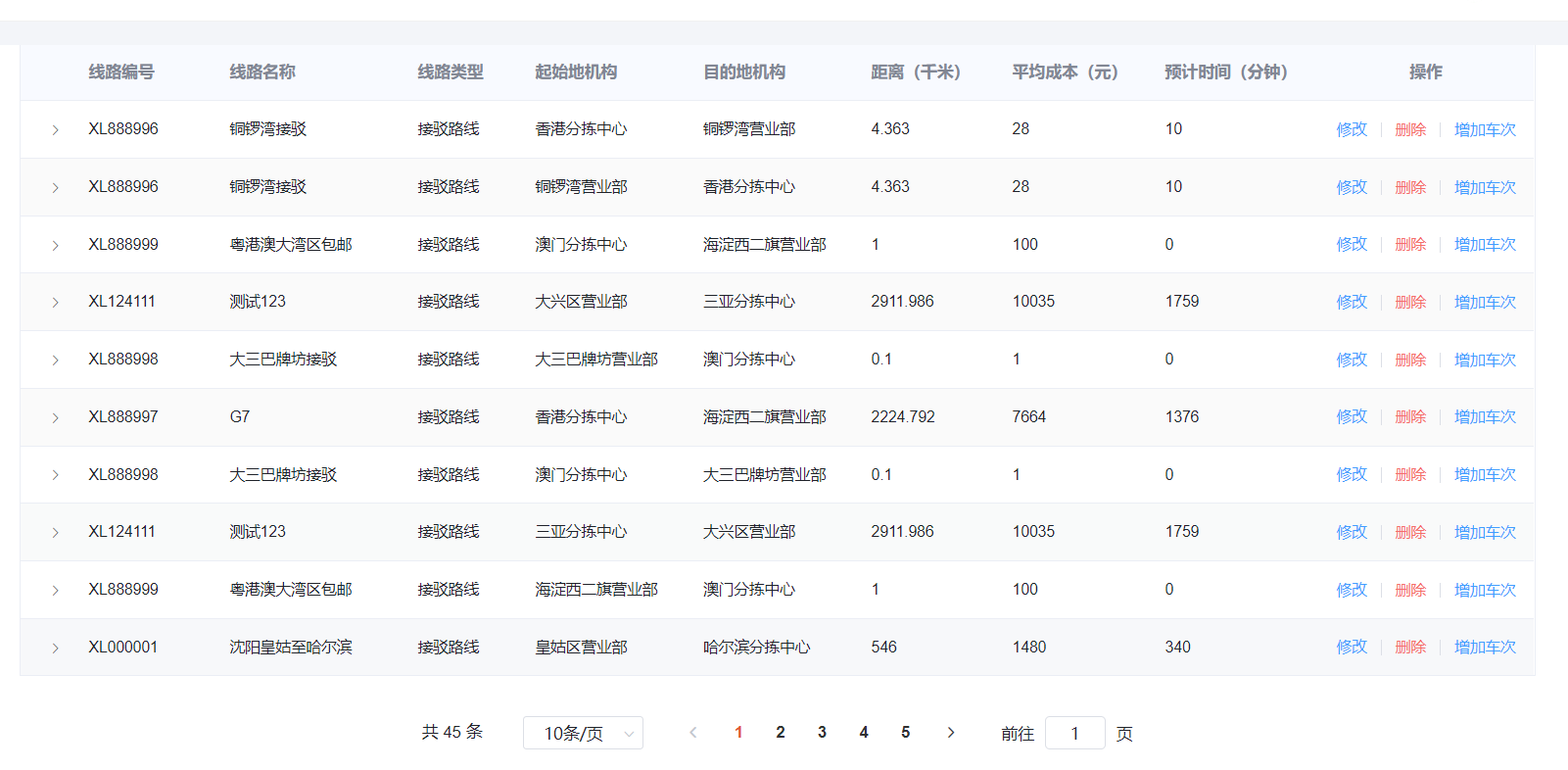

对于运输路线规划，总的需求有两个，一个是机构管理，一个是路线管理。其中，机构的管理是需要与【权限管家】系统中的【组织管理】中的数据进行同步，该同步是需要通过MQ完成的。路线管理，主要提供路线的维护，最核心的服务是提供路线规划查询服务。

DANGER

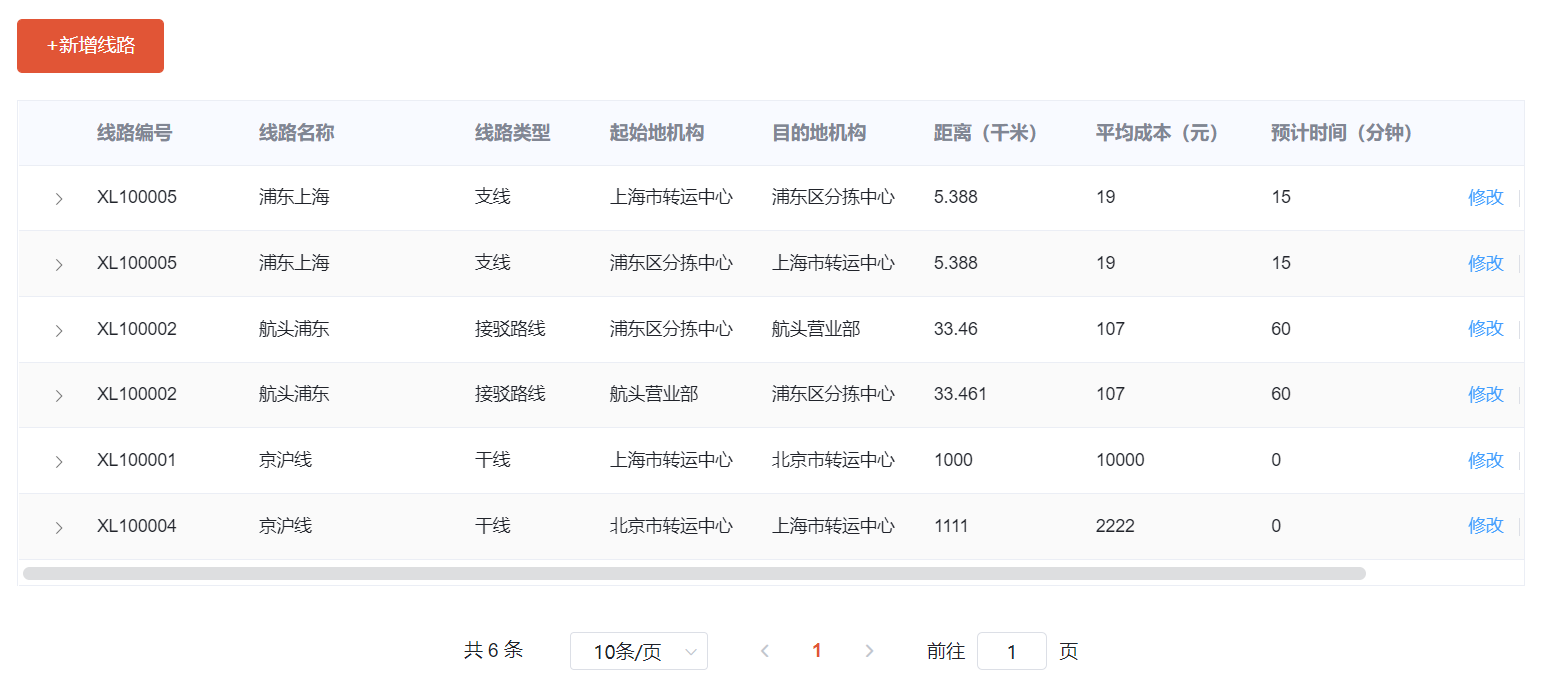

需要说明的是，一个完整的运输路线是由多个转运节点组合完成的，并且每一个转运路线都是双向往返的，也就是A与B节点直接的路线必须是成对创建的。

项目工程

拉取代码

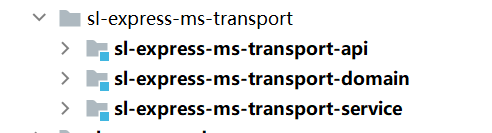

拉取sl-express-ms-transport相关的代码：

工程名	git地址
sl-express-ms-transport-api	http://git.sl-express.com/sl/sl-express-ms-transport-api
sl-express-ms-transport-domain	http://git.sl-express.com/sl/sl-express-ms-transport-domain.git
sl-express-ms-transport-service	http://git.sl-express.com/sl/sl-express-ms-transport-service.git

配置文件

在配置文件中引入了如下共享配置：

文件名	说明
shared-spring-rabbitmq.yml	关于rabbitmq的统一配置，其中有对于消息消费失败处理的配置项
shared-spring-eaglemap.yml	自研对接地图服务商的中台服务EagleMap的配置
shared-spring-neo4j.yml	neo4j的相关配置

shared-spring-rabbitmq.yml

yaml

#rabbitmq的基础配置
spring:
  rabbitmq: #mq的配置
    host: 192.168.150.101
    port: 5672
    username: sl
    password: sl321
    virtual-host: /dispatch
    publisher-confirm-type: correlated #发送消息的异步回调，记录消息是否发送成功
    publisher-returns: true #开启publish-return功能，消息到达交换机，但是没有到达对列表
    template:
      mandatory: true #消息路由失败时的策略, true: 调用ReturnCallback, false：丢弃消息
    listener:
      simple:
        acknowledge-mode: auto #，出现异常时返回nack，消息回滚到mq；没有异常，返回ack
        retry:
          enabled: true ## 开启消费者失败重试
          initial-interval: 1000 ## 初识的失败等待时长为1秒
          multiplier: 1 ## 失败的等待时长倍数，下次等待时长 = multiplier * last-interval
          max-attempts: 3 ## 最大重试次数
          stateless: true ## true无状态；false有状态。如果业务中包含事务，这里改为false

shared-spring-eaglemap.yml

INFO

关于EagleMap使用，在后面讲解。

yaml

eagle:
  host: 192.168.150.101 #EagleMap服务地址
  port: 8484 #EagleMap服务端口
  timeout: 20000 #http请求的超时时间

shared-spring-neo4j.yml

yaml

spring:
  data:
    neo4j:
      database: ${neo4j.database}
  neo4j:
    authentication:
      username: ${neo4j.username}
      password: ${neo4j.password}
    uri: ${neo4j.uri}

具体的参数值在sl-express-transport.properties文件中：

properties

neo4j.uri=neo4j://192.168.150.101:7687
neo4j.username=neo4j
neo4j.password=neo4j123
neo4j.database=neo4j

jdbc.url = jdbc:mysql://192.168.150.101:3306/sl_transport?useUnicode=true&characterEncoding=utf8&autoReconnect=true&allowMultiQueries=true&useSSL=false
jdbc.username = root
jdbc.password = 123

#权限系统对接的交换机
rabbitmq.exchange = itcast-auth

代码结构

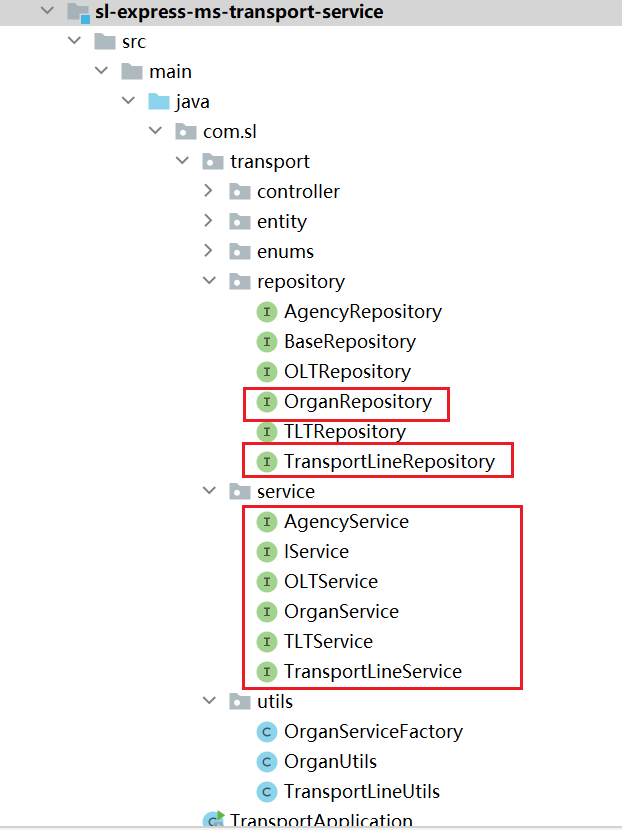

下面是路线规划微服务代码结构，主要是实现下面选中的部分：

DANGER

关于Entity，与sl-express-sdn工程的类似，只是属性多了一些，按照项目的业务需求制定的。

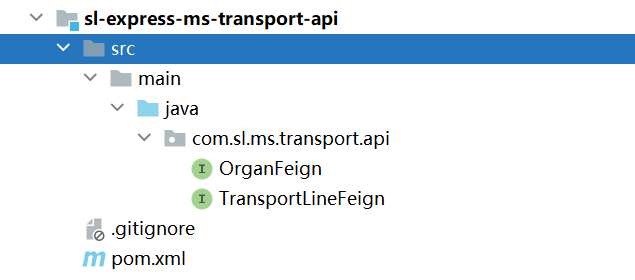

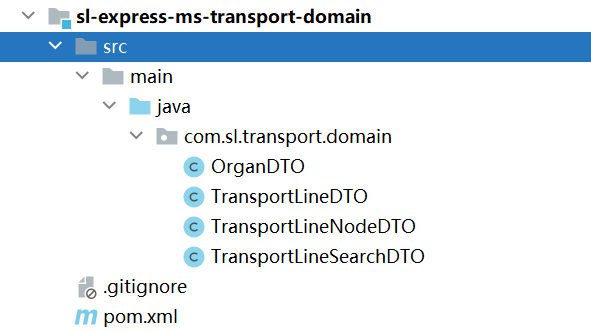

Feign接口定义： domain定义：

sl-express-mq

在项目中，为了统一使用RabbitMQ，所以将MQ的使用进行了封装，使用方法参考文档《sl-express-mq使用手册》

发送消息

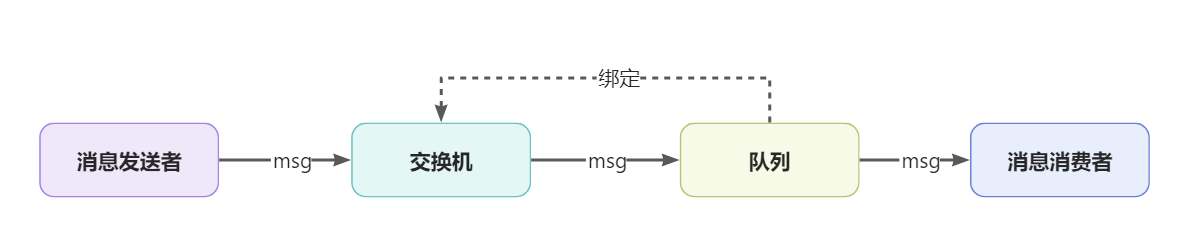

对于发送消息的场景，正常情况没有问题，直接发送即可：如果是非正常情况就需要特殊处理了，一般会有三种非正常情况需要处理：

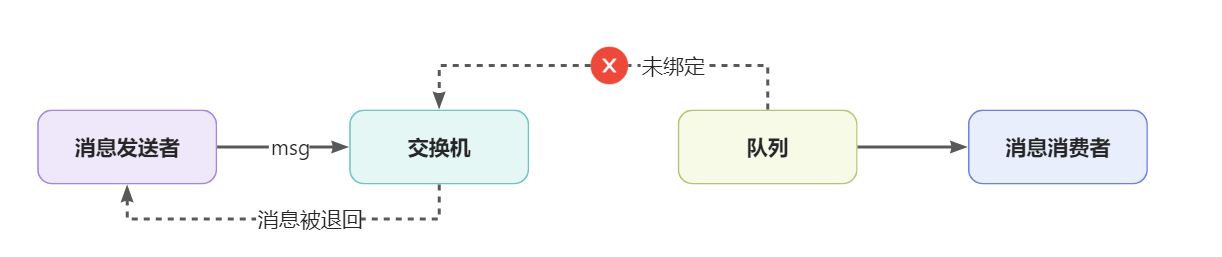

第一种情况，消息发送到交换机（exchange），但是没有队列与交换机绑定，消息会丢失。

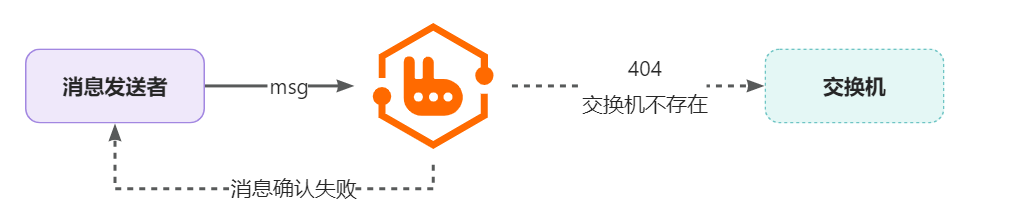

第二种情况，在消息的发送后进行确认，如果发送失败需要将消息持久化，例如：发送的交换机不存在的情况。

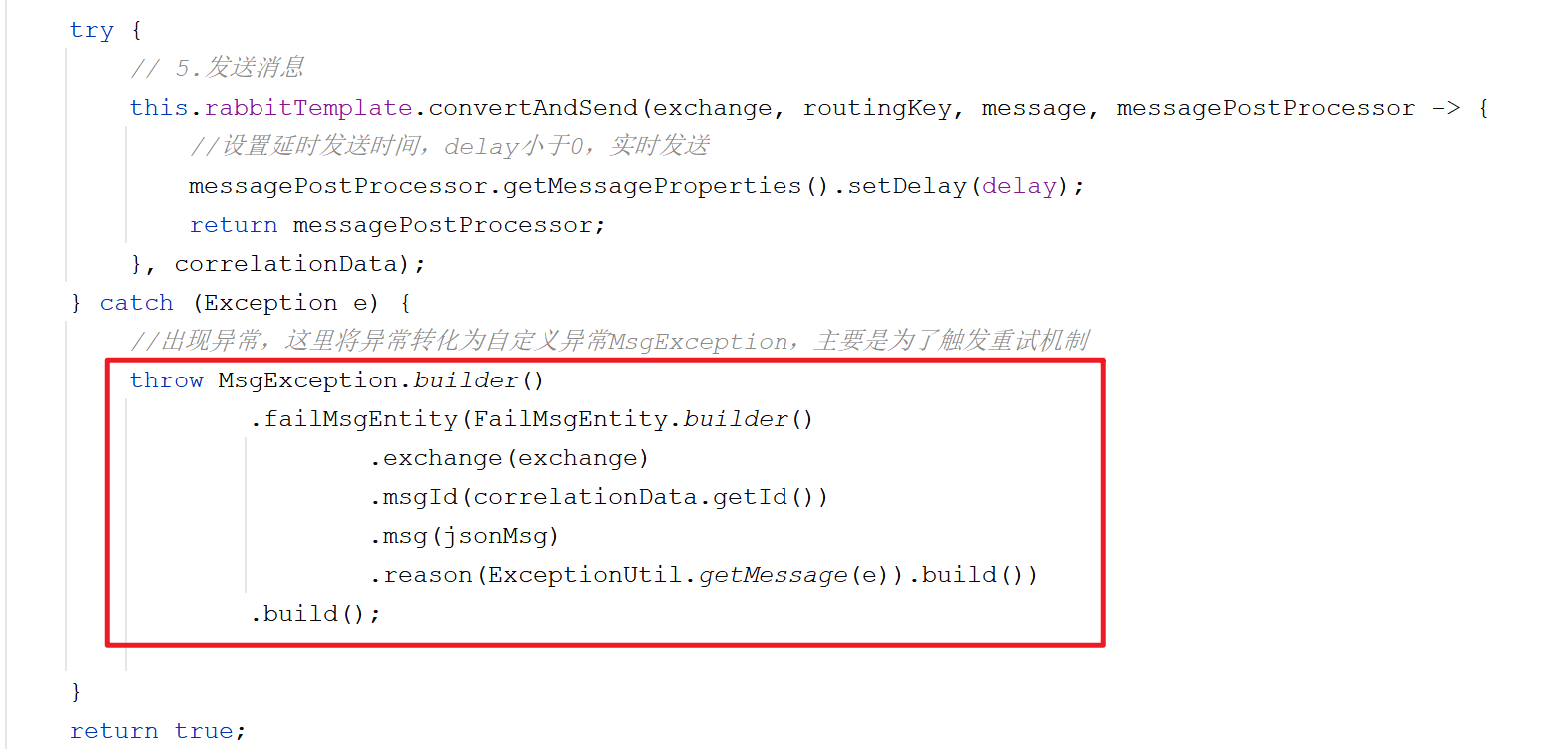

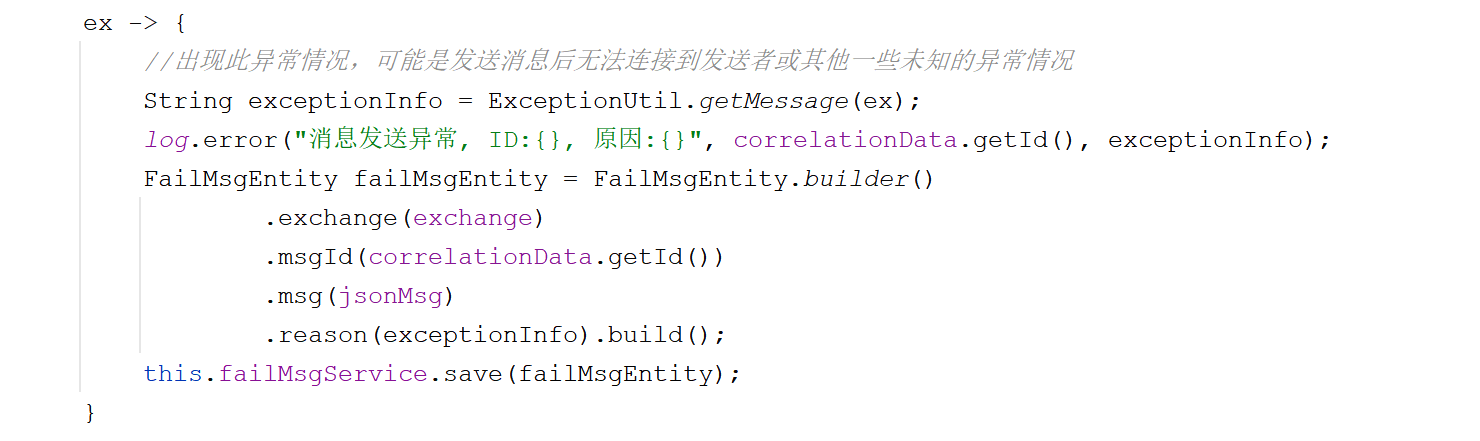

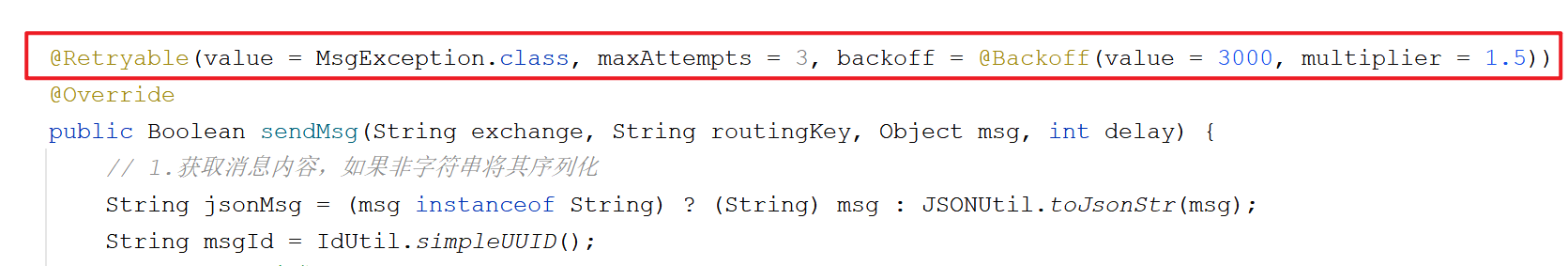

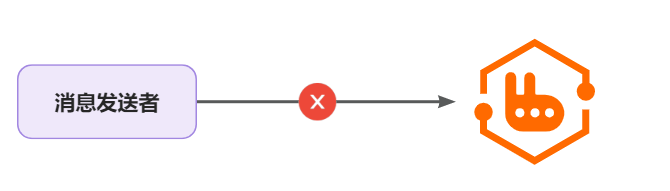

第三种情况，由于网络、MQ服务宕机等原因导致消息没有发送到MQ服务器。

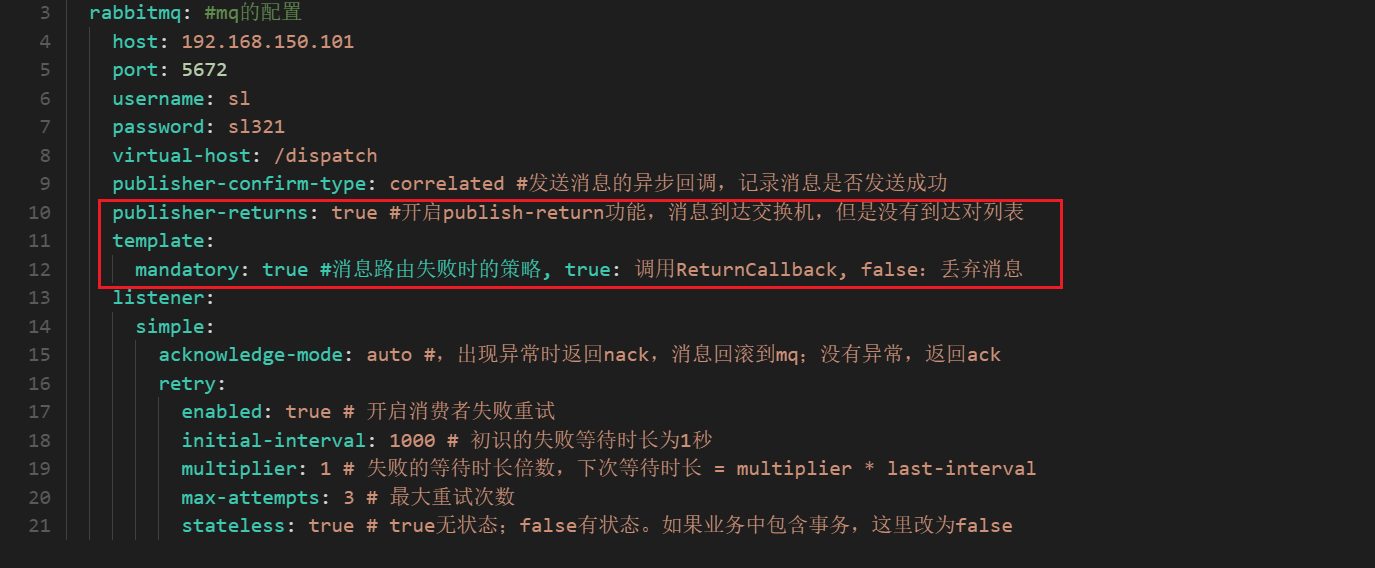

第一种情况： 对于消息只是到了交换机，并没有到达队列，这种情况记录日志即可，因为我们也不确定哪个队列需要这个消息。配置如下（nacos中的shared-spring-rabbitmq.yml文件）：

java

package com.sl.mq.config;

import cn.hutool.core.util.StrUtil;
import com.sl.transport.common.constant.Constants;
import lombok.extern.slf4j.Slf4j;
import org.springframework.amqp.rabbit.core.RabbitTemplate;
import org.springframework.beans.BeansException;
import org.springframework.context.ApplicationContext;
import org.springframework.context.ApplicationContextAware;
import org.springframework.context.annotation.Configuration;

@Slf4j
@Configuration
public class MessageConfig implements ApplicationContextAware {

    /**
     * 发送者回执 没有路由到队列的情况
     *
     * @param applicationContext 应用上下文
     * @throws BeansException 异常
     */
    @Override
    public void setApplicationContext(ApplicationContext applicationContext) throws BeansException {
        // 获取RabbitTemplate
        RabbitTemplate rabbitTemplate = applicationContext.getBean(RabbitTemplate.class);
        // 设置ReturnCallback
        rabbitTemplate.setReturnsCallback(message -> {
            if (StrUtil.contains(message.getExchange(), Constants.MQ.DELAYED_KEYWORD)) {
                //延迟消息没有发到队列是正常情况，无需记录日志
                return;
            }
            // 投递失败，记录日志
            log.error("消息没有投递到队列，应答码：{}，原因：{}，交换机：{}，路由键：{},消息：{}",
                    message.getReplyCode(), message.getReplyText(), message.getExchange(), message.getRoutingKey(), message.getMessage());
        });
    }

}

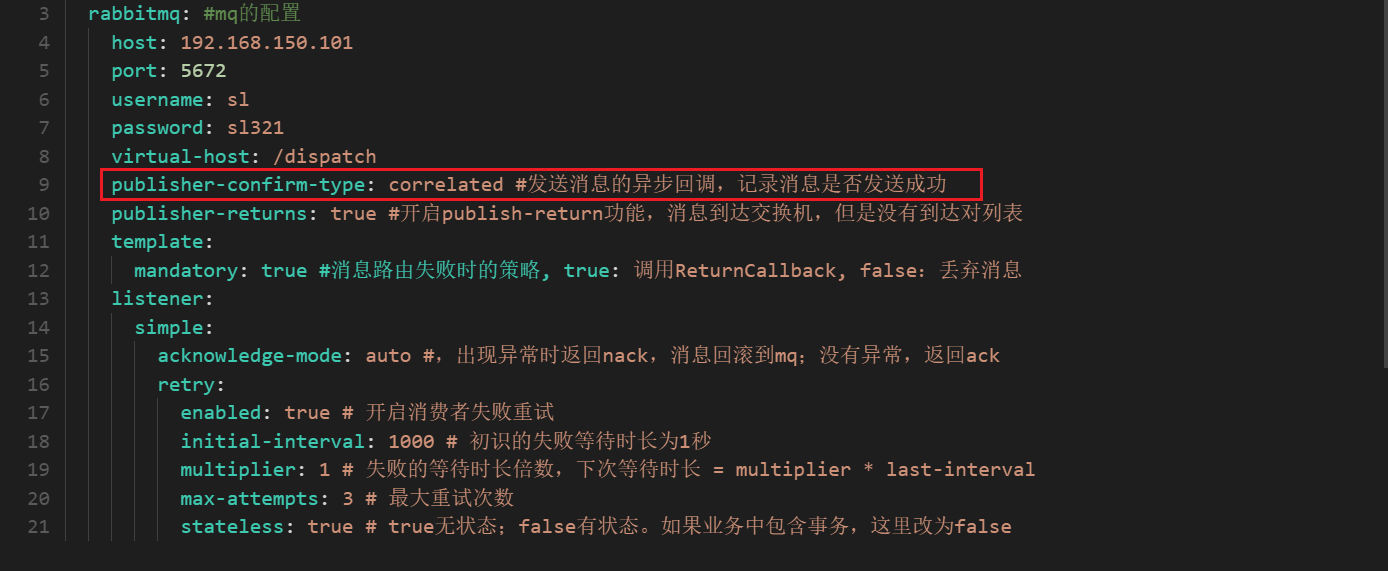

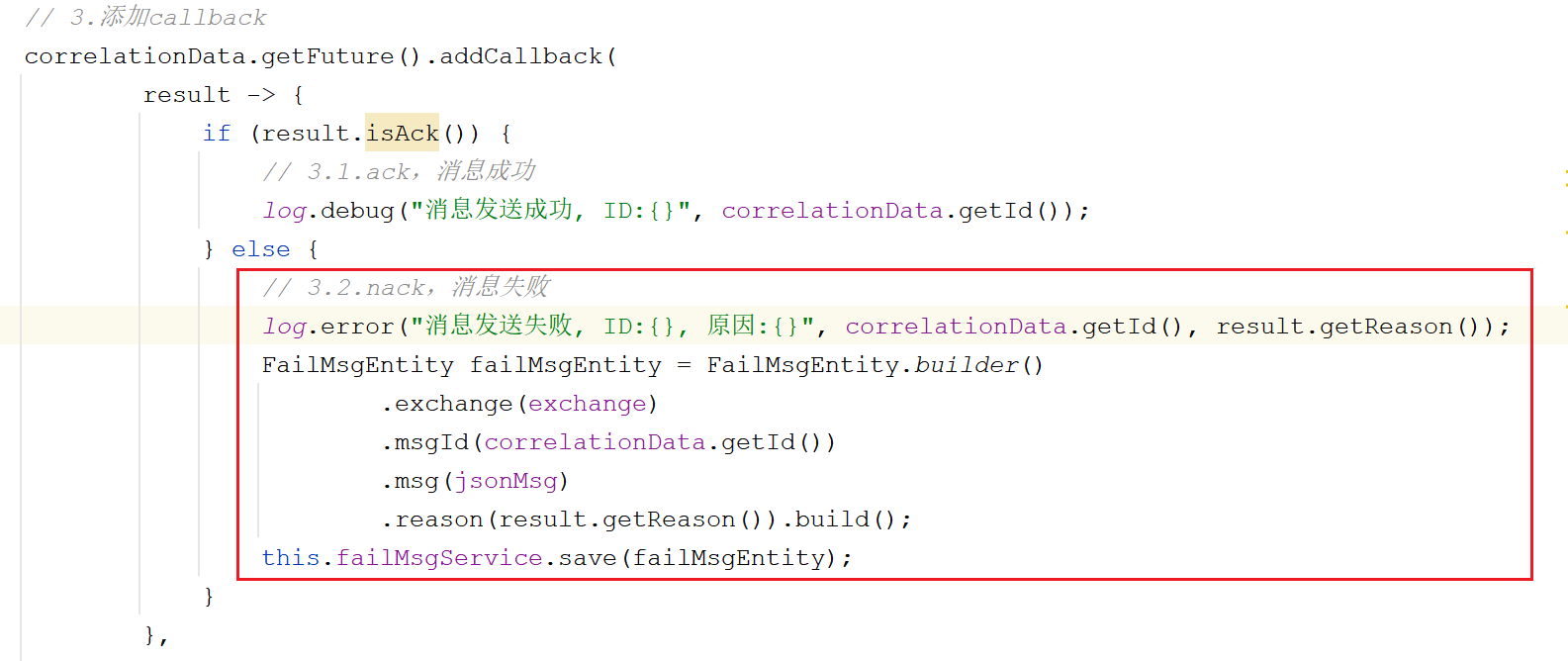

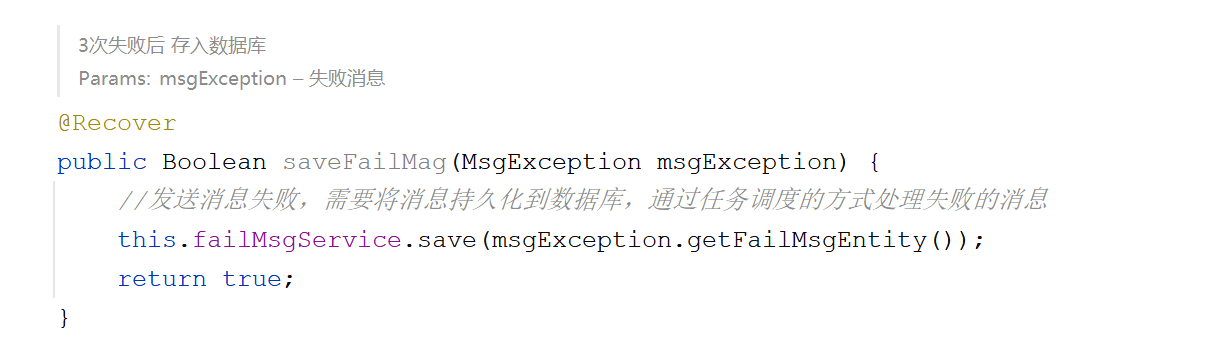

第二种情况： 在配文件中开启配置publisher-confirm-type，即可在发送消息时添加回调方法：在代码中进行处理，将消息数据持久化到数据库中，后续通过xxl-job进行处理，将消息进行重新发送。同样，如果出现异常情况也是将消息持久化： 第三种情况： 将发送消息的代码进行try{}catch{}处理，如果出现异常会通过Spring-retry机制进重试，最多重试3次，如果依然失败就将消息数据进行持久化：设置重试：最终的落库操作： xxl-job任务，主要负责从数据库中查询出错误消息数据然后进行重试：

java

package com.sl.mq.job;

import cn.hutool.core.collection.CollUtil;
import com.baomidou.mybatisplus.core.conditions.query.LambdaQueryWrapper;
import com.sl.mq.entity.FailMsgEntity;
import com.sl.mq.service.FailMsgService;
import com.sl.mq.service.MQService;
import com.xxl.job.core.handler.annotation.XxlJob;
import lombok.extern.slf4j.Slf4j;
import org.springframework.boot.autoconfigure.condition.ConditionalOnBean;
import org.springframework.stereotype.Component;

import javax.annotation.Resource;
import java.util.List;

/**
 * 失败消息的处理任务
 */
@Slf4j
@Component
@ConditionalOnBean({MQService.class, FailMsgService.class})
public class FailMsgJob {

    @Resource
    private FailMsgService failMsgService;
    @Resource
    private MQService mqService;

    @XxlJob("failMsgJob")
    public void execute() {
        //查询失败的数据，每次最多处理100条错误消息
        LambdaQueryWrapper<FailMsgEntity> queryWrapper = new LambdaQueryWrapper<FailMsgEntity>()
                .orderByAsc(FailMsgEntity::getCreated)
                .last("limit 100");
        List<FailMsgEntity> failMsgEntityList = this.failMsgService.list(queryWrapper);
        if (CollUtil.isEmpty(failMsgEntityList)) {
            return;
        }

        for (FailMsgEntity failMsgEntity : failMsgEntityList) {
            try {
                //发送消息
                this.mqService.sendMsg(failMsgEntity.getExchange(), failMsgEntity.getRoutingKey(), failMsgEntity.getMsg());
                //删除数据
                this.failMsgService.removeById(failMsgEntity.getId());
            } catch (Exception e) {
                log.error("处理错误消息失败, failMsgEntity = {}", failMsgEntity);
            }
        }
    }
}

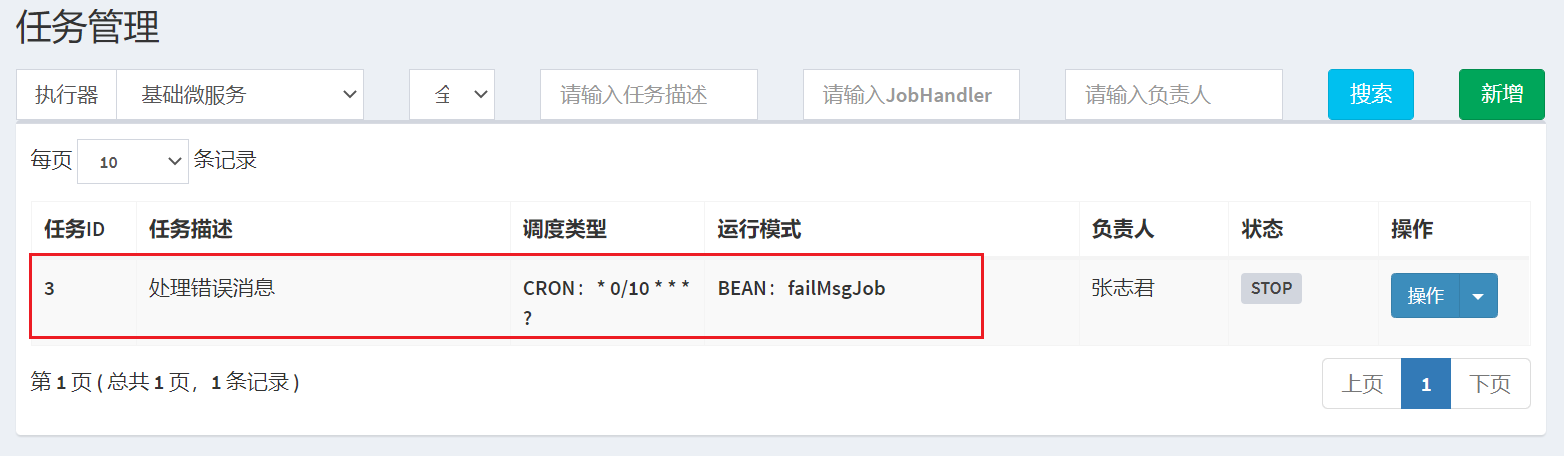

xxl-job中的任务调度：

消费消息

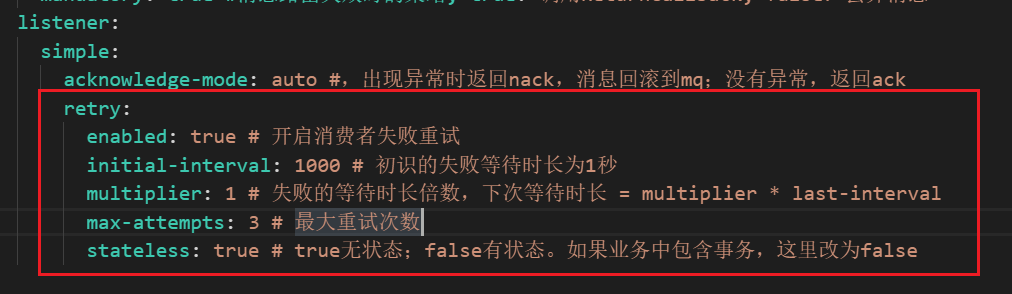

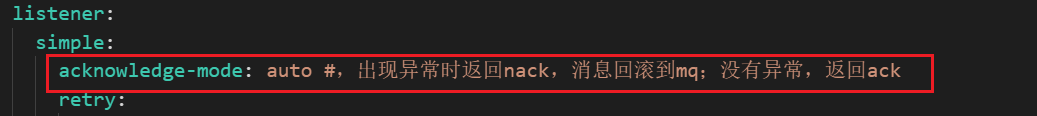

对于消息的消费，首先采用的自动确认策略：如果出现消费错误，会进行重试，最多重试3次：如果3次后依然失败，需要将消息发送到指定的队列，为了区分不同的微服务，所以会针对不同微服务创建不同的队列，但是交换机是同一个：

java

package com.sl.mq.config;

import com.sl.transport.common.constant.Constants;
import org.springframework.amqp.core.Binding;
import org.springframework.amqp.core.BindingBuilder;
import org.springframework.amqp.core.Queue;
import org.springframework.amqp.core.TopicExchange;
import org.springframework.amqp.rabbit.core.RabbitTemplate;
import org.springframework.amqp.rabbit.retry.MessageRecoverer;
import org.springframework.amqp.rabbit.retry.RepublishMessageRecoverer;
import org.springframework.beans.factory.annotation.Value;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;

@Configuration
public class ErrorMessageConfig {

    @Value("${spring.application.name}") //获取微服务的名称
    private String appName;

    @Bean
    public TopicExchange errorMessageExchange() {
        //定义错误消息的交换机，类型为：topic
        return new TopicExchange(Constants.MQ.Exchanges.ERROR, true, false);
    }

    @Bean
    public Queue errorQueue() {
        //【前缀+微服务】名作为错误消息存放的队列名称，并且开启了持久化
        return new Queue(Constants.MQ.Queues.ERROR_PREFIX + appName, true);
    }

    @Bean
    public Binding errorBinding(Queue errorQueue, TopicExchange errorMessageExchange) {
        //完成绑定关系
        return BindingBuilder.bind(errorQueue).to(errorMessageExchange).with(appName);
    }

    @Bean
    public MessageRecoverer republishMessageRecoverer(RabbitTemplate rabbitTemplate) {
        //设置全部重试失败后进行重新发送消息，指定了交换机以及路由key
        //需要注意的是，路由key是应用名称，与上述的绑定关系中的路由key一致
        return new RepublishMessageRecoverer(rabbitTemplate, Constants.MQ.Exchanges.ERROR, appName);
    }
}

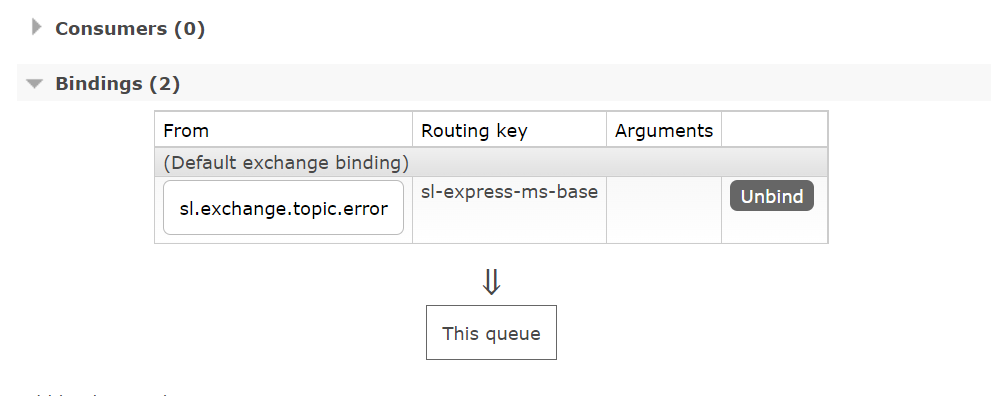

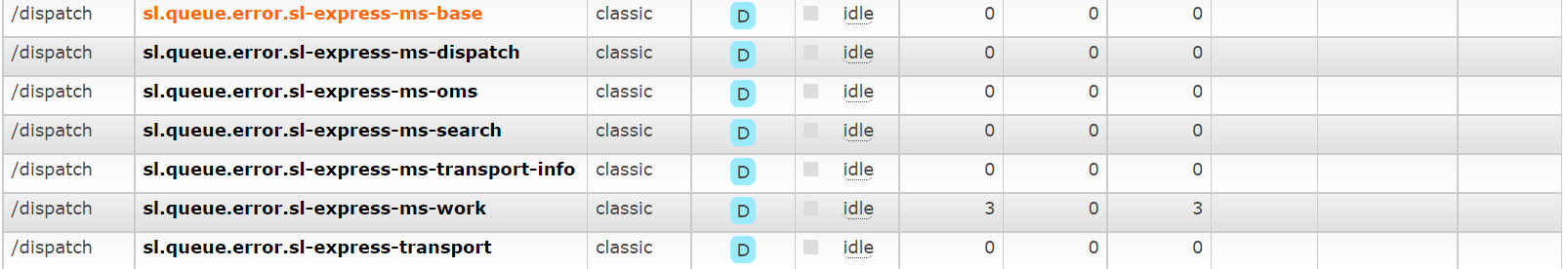

最终会以微服务名称创建队列：其绑定关系如下：

统一封装

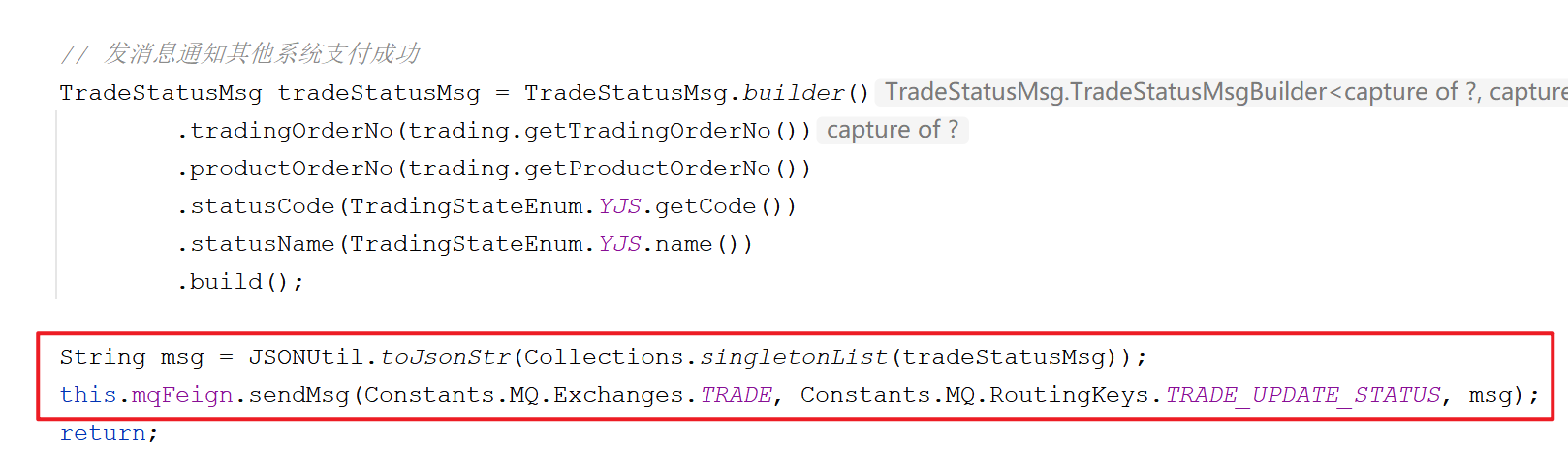

为了在各个微服务中方便发送消息，所以在sl-express-ms-base微服务中进行了封装，使用时com.sl.ms.base.api.common.MQFeign调用即可。在base微服务中添加了配置以及启用Spring-retry机制：使用示例如下：

发送时指定交换机、路由key、消息内容、延时时间（毫秒）即可。

机构同步

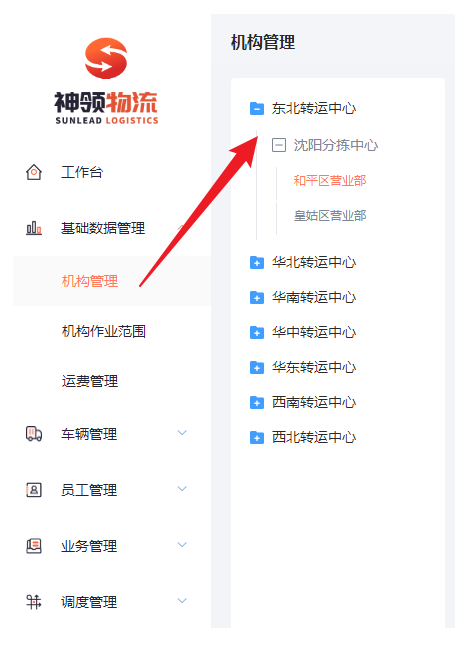

机构的新增、更新、删除是在权限管家中完成的，需要是操作后同步到路线规划微服务中，这里采用的是MQ消息通知的方式。

业务流程

权限管家配置

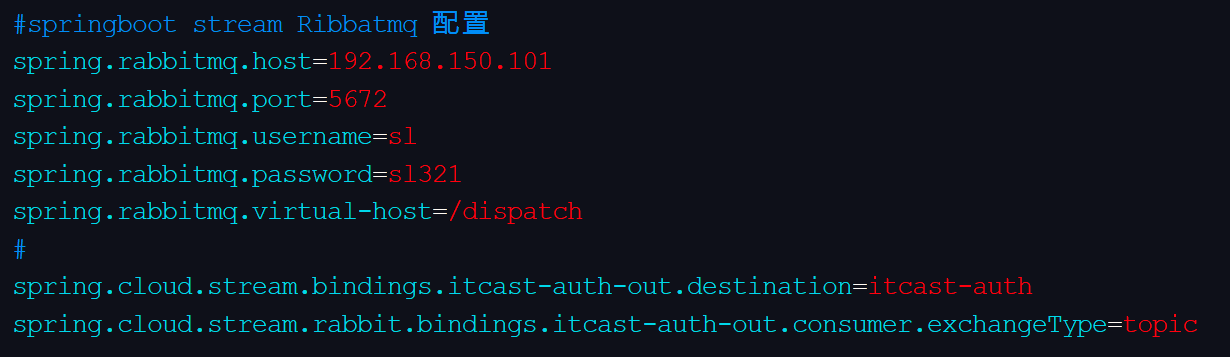

权限管家的MQ配置是在 /itcast/itcast-auth-server/application-test.properties文件中，如下：可以看出，消息发往的交换机为：itcast-auth，交换机的类型为：topic 发送消息的规则如下：

INFO

消息为json字符串
- 如：{"type":"ORG","content":[{"managerId":"1","parentId":"0","name":"测试组织","id":"973902113476182273","status":true}] ,"operation":"UPDATE"}
type表示变更的对象，比如组织：ORG
content为更改对象列表
operation类型列表
- 新增-ADD
- 修改-UPDATE
- 删除-DEL ::: 所以，对应的在sl-express-transport.properties中配置相同的交换机。

业务规范

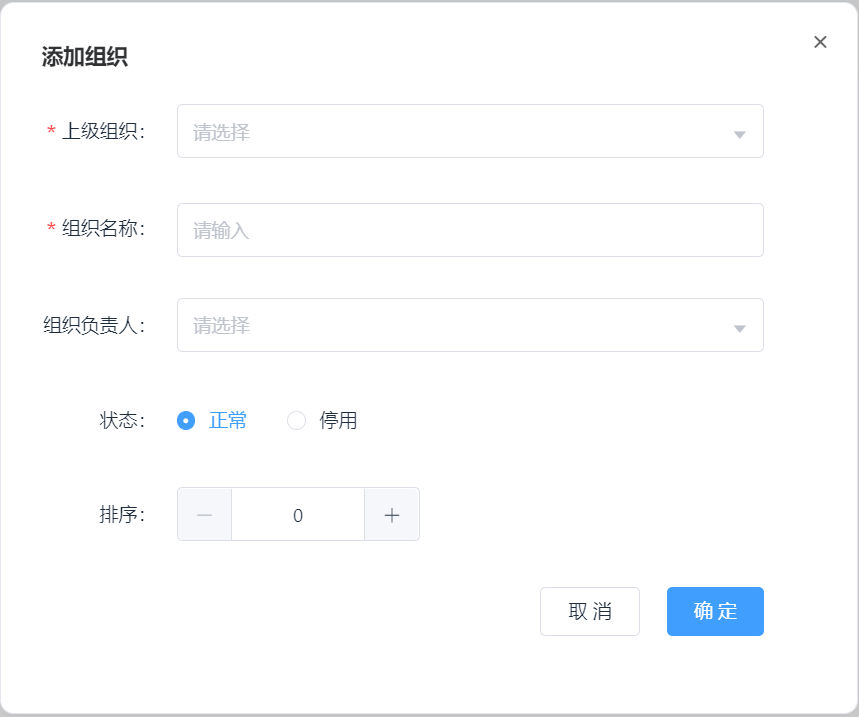

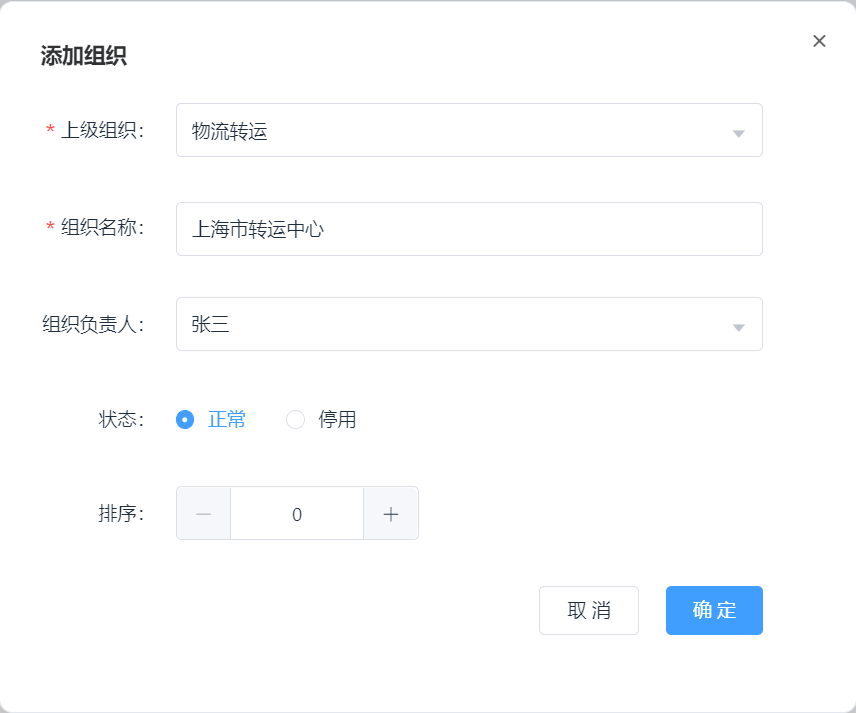

上图是在权限管家中新增组织的界面，可以从界面中看出，添加的组织并没有标识是【网点】还是【转运中心】，所以，在这里我们做一下约定，按照机构名称的后缀进行区分，具体规则如下：

xxx转运中心 → 一级转运中心（OLT）
xxx分拣中心 → 二级转运中心（TLT）
xxx营业部 → 网点（AGENCY）

具体实现

java

package com.sl.transport.mq;

import cn.hutool.core.util.StrUtil;
import cn.hutool.json.JSONObject;
import cn.hutool.json.JSONUtil;
import com.sl.transport.common.constant.Constants;
import com.sl.transport.entity.node.AgencyEntity;
import com.sl.transport.entity.node.BaseEntity;
import com.sl.transport.entity.node.OLTEntity;
import com.sl.transport.entity.node.TLTEntity;
import com.sl.transport.enums.OrganTypeEnum;
import com.sl.transport.service.IService;
import com.sl.transport.utils.OrganServiceFactory;
import lombok.extern.slf4j.Slf4j;
import org.springframework.amqp.core.ExchangeTypes;
import org.springframework.amqp.core.TopicExchange;
import org.springframework.amqp.rabbit.annotation.Exchange;
import org.springframework.amqp.rabbit.annotation.Queue;
import org.springframework.amqp.rabbit.annotation.QueueBinding;
import org.springframework.amqp.rabbit.annotation.RabbitListener;
import org.springframework.beans.factory.annotation.Value;
import org.springframework.context.annotation.Bean;
import org.springframework.stereotype.Component;

/**
 * 对于权限管家系统消息的处理
 */
@Slf4j
@Component
public class AuthMQListener {

    @RabbitListener(bindings = @QueueBinding(
            value = @Queue(name = Constants.MQ.Queues.AUTH_TRANSPORT),
            exchange = @Exchange(name = "${rabbitmq.exchange}", type = ExchangeTypes.TOPIC),
            key = "#"
    ))
    public void listenAgencyMsg(String msg) {
        //{"type":"ORG","operation":"ADD","content":[{"id":"977263044792942657","name":"55","parentId":"0","managerId":null,"status":true}]}
        log.info("接收到消息 -> {}", msg);
        JSONObject jsonObject = JSONUtil.parseObj(msg);
        String type = jsonObject.getStr("type");
        if (!StrUtil.equalsIgnoreCase(type, "ORG")) {
            //非机构消息
            return;
        }
        String operation = jsonObject.getStr("operation");
        JSONObject content = (JSONObject) jsonObject.getJSONArray("content").getObj(0);
        String name = content.getStr("name");
        Long parentId = content.getLong("parentId");

        IService iService;
        BaseEntity entity;
        if (StrUtil.endWith(name, "转运中心")) {
            //一级转运中心
            iService = OrganServiceFactory.getBean(OrganTypeEnum.OLT.getCode());
            entity = new OLTEntity();
            entity.setParentId(0L);
        } else if (StrUtil.endWith(name, "分拣中心")) {
            //二级转运中心
            iService = OrganServiceFactory.getBean(OrganTypeEnum.TLT.getCode());
            entity = new TLTEntity();
            entity.setParentId(parentId);
        } else if (StrUtil.endWith(name, "营业部")) {
            //网点
            iService = OrganServiceFactory.getBean(OrganTypeEnum.AGENCY.getCode());
            entity = new AgencyEntity();
            entity.setParentId(parentId);
        } else {
            return;
        }

        //设置参数
        entity.setBid(content.getLong("id"));
        entity.setName(name);
        entity.setStatus(content.getBool("status"));

        switch (operation) {
            case "ADD": {
                iService.create(entity);
                break;
            }
            case "UPDATE": {
                iService.update(entity);
                break;
            }
            case "DEL": {
                iService.deleteByBid(entity.getBid());
                break;
            }
        }

    }

}

DANGER

由于Service还没有具体实现，暂时不对代码测试，后面实现后进行测试。

IService

在Service中一些方法是通用的，比如新增、更新、删除等，这个通用的方法可以写到一个Service中，其他的Service继承该Service即可。

IService

接口定义：

java

package com.sl.transport.service;

import com.sl.transport.entity.node.BaseEntity;

/**
 * 基础服务实现
 */
public interface IService<T extends BaseEntity> {

    /**
     * 根据业务id查询数据
     *
     * @param bid 业务id
     * @return 节点数据
     */
    T queryByBid(Long bid);

    /**
     * 新增节点
     *
     * @param t 节点数据
     * @return 新增的节点数据
     */
    T create(T t);

    /**
     * 更新节点
     *
     * @param t 节点数据
     * @return 更新的节点数据
     */
    T update(T t);

    /**
     * 根据业务id删除数据
     *
     * @param bid 业务id
     * @return 是否删除成功
     */
    Boolean deleteByBid(Long bid);

}

ServiceImpl

下面编写具体的实现类：

java

package com.sl.transport.service.impl;

import cn.hutool.core.bean.BeanUtil;
import cn.hutool.core.bean.copier.CopyOptions;
import com.sl.transport.common.util.ObjectUtil;
import com.sl.transport.entity.node.BaseEntity;
import com.sl.transport.repository.BaseRepository;
import com.sl.transport.service.IService;
import org.springframework.beans.factory.annotation.Autowired;

/**
 * 基础服务的实现
 */
public class ServiceImpl<R extends BaseRepository, T extends BaseEntity> implements IService<T> {

    @Autowired
    private R repository;

    @Override
    public T queryByBid(Long bid) {
        return (T) this.repository.findByBid(bid).orElse(null);
    }

    @Override
    public T create(T t) {
        t.setId(null);//id由neo4j自动生成
        return (T) this.repository.save(t);
    }

    @Override
    public T update(T t) {
        //先查询，再更新
        T tData = this.queryByBid(t.getBid());
        if (ObjectUtil.isEmpty(tData)) {
            return null;
        }
        BeanUtil.copyProperties(t, tData, CopyOptions.create().ignoreNullValue().setIgnoreProperties("id", "bid"));
        return (T) this.repository.save(tData);
    }

    @Override
    public Boolean deleteByBid(Long bid) {
        return this.repository.deleteByBid(bid) > 0;
    }
}

AgencyServiceImpl

网点服务实现类：

java

package com.sl.transport.service.impl;

import com.sl.transport.entity.node.AgencyEntity;
import com.sl.transport.repository.AgencyRepository;
import com.sl.transport.service.AgencyService;
import org.springframework.stereotype.Service;

@Service
public class AgencyServiceImpl extends ServiceImpl<AgencyRepository, AgencyEntity> implements AgencyService {

}

OLTServiceImpl

一级转运中心服务实现类：

java

package com.sl.transport.service.impl;

import com.sl.transport.entity.node.OLTEntity;
import com.sl.transport.repository.OLTRepository;
import com.sl.transport.service.OLTService;
import org.springframework.stereotype.Service;

@Service
public class OLTServiceImpl extends ServiceImpl<OLTRepository, OLTEntity>
        implements OLTService {
}

TLTServiceImpl

二级转运中心服务实现类：

java

package com.sl.transport.service.impl;

import com.sl.transport.entity.node.TLTEntity;
import com.sl.transport.repository.TLTRepository;
import com.sl.transport.service.TLTService;
import org.springframework.stereotype.Service;

@Service
public class TLTServiceImpl extends ServiceImpl<TLTRepository, TLTEntity>
        implements TLTService {

}

单元测试

编写测试用例：

java

package com.sl.transport.service;

import com.sl.transport.entity.node.AgencyEntity;
import org.junit.jupiter.api.Test;
import org.springframework.boot.test.context.SpringBootTest;

import javax.annotation.Resource;

@SpringBootTest
class AgencyServiceTest {

    @Resource
    private AgencyService agencyService;

    @Test
    public void testQueryByBid(){
        AgencyEntity agencyEntity = this.agencyService.queryByBid(25073L);
        System.out.println(agencyEntity);
		//AgencyEntity(super=BaseEntity(id=18, parentId=null, bid=25073, name=江苏省南京市玄武区紫金墨香苑, managerName=null, phone=025-58765331,025-83241955,025-83241881, address=栖霞区燕尧路100号, location=Point [x=32.117016, y=118.863193], status=null, extra=null))
    }

}

🚨注意：需要将OrganController、TransportLineController中的@RestController注释掉才能测试，否则会抛出异常。

测试机构同步

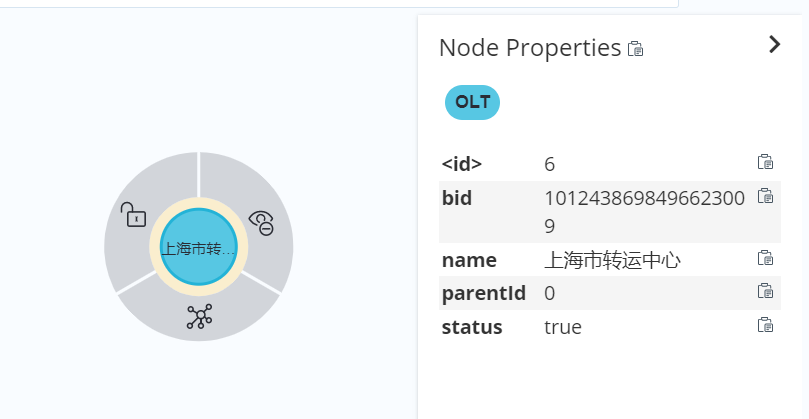

将Neo4j中的数据全部删除：MATCH (n) DETACH DELETE n 创建机构：可以看到对应的Neo4j中已经有数据：同理可以测试更新、删除操作。

机构管理

按照业务系统的需求，会通过bid查询机构，无需指定type，也就是说，我们需要将网点和转运中心都看作是机构，需要实现两个查询方法：

根据bid查询
查询机构列表

接口定义

java

package com.sl.transport.service;

import com.sl.transport.domain.OrganDTO;

import java.util.List;

/**
 * @author zzj
 * @version 1.0
 */
public interface OrganService {

    /**
     * 无需指定type，根据id查询
     *
     * @param bid 机构id
     * @return 机构信息
     */
    OrganDTO findByBid(Long bid);

    /**
     * 无需指定type，根据ids查询
     *
     * @param bids 机构ids
     * @return 机构信息
     */
    List<OrganDTO> findByBids(List<Long> bids);

    /**
     * 查询所有的机构，如果name不为空的按照name模糊查询
     *
     * @param name 机构名称
     * @return 机构列表
     */
    List<OrganDTO> findAll(String name);

    /**
     * 查询机构树
     * @return 机构树
     */
    String findAllTree();
}

具体实现

java

package com.sl.transport.service.impl;

import cn.hutool.core.bean.BeanUtil;
import cn.hutool.core.collection.CollUtil;
import cn.hutool.core.lang.tree.Tree;
import cn.hutool.core.lang.tree.TreeUtil;
import cn.hutool.core.util.ObjectUtil;
import com.fasterxml.jackson.core.JsonProcessingException;
import com.fasterxml.jackson.databind.ObjectMapper;
import com.sl.transport.common.exception.SLException;
import com.sl.transport.domain.OrganDTO;
import com.sl.transport.enums.ExceptionEnum;
import com.sl.transport.repository.OrganRepository;
import com.sl.transport.service.OrganService;
import org.springframework.stereotype.Service;

import javax.annotation.Resource;
import java.util.List;

@Service
public class OrganServiceImpl implements OrganService {
    @Resource
    private OrganRepository organRepository;
    @Resource
    private ObjectMapper objectMapper;

    @Override
    public OrganDTO findByBid(Long bid) {
        OrganDTO organDTO = this.organRepository.findByBid(bid);
        if (ObjectUtil.isNotEmpty(organDTO)) {
            return organDTO;
        }
        throw new SLException(ExceptionEnum.ORGAN_NOT_FOUND);
    }

    @Override
    public List<OrganDTO> findByBids(List<Long> bids) {
        List<OrganDTO> organDTOS = this.organRepository.findByBids(bids);
        if (ObjectUtil.isNotEmpty(organDTOS)) {
            return organDTOS;
        }
        throw new SLException(ExceptionEnum.ORGAN_NOT_FOUND);
    }

    @Override
    public List<OrganDTO> findAll(String name) {
        return this.organRepository.findAll(name);
    }

    @Override
    public String findAllTree() {
        return "";
    }
}

OrganRepositoryImpl

下面对于OrganRepository接口进行实现：

java

package com.sl.transport.repository.impl;

import cn.hutool.core.bean.BeanUtil;
import cn.hutool.core.collection.CollUtil;
import cn.hutool.core.collection.ListUtil;
import cn.hutool.core.util.ObjectUtil;
import cn.hutool.core.util.StrUtil;
import com.sl.transport.domain.OrganDTO;
import com.sl.transport.enums.OrganTypeEnum;
import com.sl.transport.repository.OrganRepository;
import org.neo4j.driver.internal.InternalPoint2D;
import org.springframework.data.neo4j.core.Neo4jClient;
import org.springframework.stereotype.Component;

import javax.annotation.Resource;
import java.util.List;
import java.util.Map;

@Component
public class OrganRepositoryImpl implements OrganRepository {

    @Resource
    private Neo4jClient neo4jClient;

    @Override
    public OrganDTO findByBid(Long bid) {
        String cypherQuery = StrUtil.format("MATCH (n)\n" +
                "WHERE n.bid = {}\n" +
                "RETURN n", bid);
        return CollUtil.getFirst(executeQuery(cypherQuery));
    }

    @Override
    public List<OrganDTO> findByBids(List<Long> bids) {
        String cypherQuery = StrUtil.format("MATCH (n)\n" +
                "WHERE n.bid in {}\n" +
                "RETURN n", bids);
        return executeQuery(cypherQuery);
    }

    @Override
    public List<OrganDTO> findAll(String name) {
        name = StrUtil.removeAll(name, '\'', '"');
        String cypherQuery = StrUtil.isEmpty(name) ?
                "MATCH (n) RETURN n" :
                StrUtil.format("MATCH (n) WHERE n.name CONTAINS '{}' RETURN n", name);
        return executeQuery(cypherQuery);
    }

    private List<OrganDTO> executeQuery(String cypherQuery) {
        return ListUtil.toList(this.neo4jClient.query(cypherQuery)
                .fetchAs(OrganDTO.class) //设置响应的类型
                .mappedBy((typeSystem, record) -> { //对结果进行封装处理
                    Map<String, Object> map = record.get("n").asMap();
                    OrganDTO organDTO = BeanUtil.toBean(map, OrganDTO.class);
                    InternalPoint2D location = (InternalPoint2D) map.get("location");
                    if (ObjectUtil.isNotEmpty(location)) {
                        organDTO.setLongitude(location.x());
                        organDTO.setLatitude(location.y());
                    }
                    //获取类型
                    String type = CollUtil.getFirst(record.get("n").asNode().labels());
                    organDTO.setType(OrganTypeEnum.valueOf(type).getCode());
                    return organDTO;
                }).all());
    }
}

测试用例

java

package com.sl.transport.service;

import com.sl.transport.domain.OrganDTO;
import org.junit.jupiter.api.Test;
import org.springframework.boot.test.context.SpringBootTest;

import javax.annotation.Resource;

import java.util.List;

import static org.junit.jupiter.api.Assertions.*;

@SpringBootTest
class OrganServiceTest {

    @Resource
    private OrganService organService;

    @Test
    void findByBid() {
		//bid值要改成自己neo4j中的值
        OrganDTO organDTO = this.organService.findByBid(1012479939628238305L);
        System.out.println(organDTO);
    }

    @Test
    void findAll() {
		//查询包含“上海”关键字的机构
        List<OrganDTO> list = this.organService.findAll("上海");
        list.forEach(System.out::println);
    }
}

整合测试

基于swagger接口进行测试：http://127.0.0.1:18083/doc.html

DANGER

测试时，由于部分Service还没有实现，会导致启动报错，所以需要将报错Controller中的@RestController注释掉。

树形结构

在后台系统中，对于机构数据的展现需要通过树形结构展现，如下：所以在com.sl.transport.service.OrganService中findAllTree()方法中封装了树形结构。具体的封装逻辑采用hutool工具包中的TreeUtil，参考文档：点击查看代码实现如下：

java

    @Override
    public String findAllTree() {
        List<OrganDTO> organList = this.findAll(null);
        if (CollUtil.isEmpty(organList)) {
            return "";
        }

        //构造树结构
        List<Tree<Long>> treeNodes = TreeUtil.build(organList, 0L,
                (organDTO, tree) -> {
                    tree.setId(organDTO.getId());
                    tree.setParentId(organDTO.getParentId());
                    tree.putAll(BeanUtil.beanToMap(organDTO));
                    tree.remove("bid");
                });

        try {
            return this.objectMapper.writeValueAsString(treeNodes);
        } catch (JsonProcessingException e) {
            throw new SLException("序列化json出错！", e);
        }
    }

数据类似这样：

json

[
  {
    "id": "1012438698496623009",
    "parentId": "0",
    "name": "上海市转运中心",
    "type": 1,
    "phone": null,
    "address": null,
    "latitude": null,
    "longitude": null,
    "managerName": null,
    "extra": null,
    "status": true,
    "children": [
      {
        "id": "1012479939628238305",
        "parentId": "1012438698496623009",
        "name": "浦东区分拣中心",
        "type": 2,
        "phone": null,
        "address": null,
        "latitude": null,
        "longitude": null,
        "managerName": null,
        "extra": null,
        "status": true
      }
    ]
  },
  {
    "id": "1012479716659037537",
    "parentId": "0",
    "name": "北京市转运中心",
    "type": 1,
    "phone": null,
    "address": null,
    "latitude": null,
    "longitude": null,
    "managerName": null,
    "extra": null,
    "status": true
  }
]

功能测试：

🔔如果测试没有数据，需要自行在权限管家中创建相对应的网点、转运中心等数据，进行测试。

编辑机构

在后台系统中可以对机构数据进行编辑，主要是填充一些属性数据，例如：经纬度、详细地址。如下：经纬度是如何计算出来的呢？这里使用的是高德地图的API进行查询的，将中文字段转化为经纬度值，我们是直接调用的高德地图的API吗，不是的，我们是通过EagleMap调用的。

EagleMap介绍

EagleMap是黑马程序员研究院自研的地图中台服务，它可以对接多个地图服务商，目前已经完成百度地图和高德地图的对接。目前EagleMap已经部署安装在101机器中，配置文件所在的位置：/itcast/eaglemap/app/application.yml

DANGER

在这里强烈建议将高德地图的ak改成自己的，不要使用默认的，因为使用人多了可能会被封号，将不能正常使用。更改了ak后，要记得重启EagleMap服务docker restart eagle-map-serverweb API的申请：https://lbs.amap.com/dev/key申请时注意【服务平台】选项，需要申请【Web端(JS API)】和【Web服务】的key。

具体的使用，参考sdk使用手册：

路线管理

路线管理是在路线规划中核心的功能，用户在下单时、订单转运单时会进行调用路线规划，后台系统对路线进行维护管理。路线类型如下：

干线
- 一级转运中心到一级转运中心
支线
- 一级转运中心与二级转运中心之间线路
接驳路线
- 二级转运中心到网点
专线（暂时不支持）
- 任务城市到任意城市
临时线路（暂时不支持）
- 任意转运中心到任意转运中心
  DANGER
  新增路线业务规则：干线：起点终点无顺序，支线：起点必须是二级转运中心，接驳路线：起点必须是网点

业务流程

Repository

接口定义

java

package com.sl.transport.repository;

import com.sl.transport.common.util.PageResponse;
import com.sl.transport.domain.TransportLineNodeDTO;
import com.sl.transport.domain.TransportLineSearchDTO;
import com.sl.transport.entity.line.TransportLine;
import com.sl.transport.entity.node.AgencyEntity;
import com.sl.transport.entity.node.BaseEntity;

import java.util.List;

/**
 * 运输路线查询
 */
public interface TransportLineRepository {

    /**
     * 查询两个网点之间最短的路线，查询深度为：10
     *
     * @param start 开始网点
     * @param end   结束网点
     * @return 路线
     */
    TransportLineNodeDTO findShortestPath(AgencyEntity start, AgencyEntity end);

    /**
     * 查询两个网点之间最短的路线，最大查询深度为：10
     *
     * @param start 开始网点
     * @param end   结束网点
     * @param depth 查询深度，最大为：10
     * @return 路线
     */
    TransportLineNodeDTO findShortestPath(AgencyEntity start, AgencyEntity end, int depth);

    /**
     * 查询两个网点之间的路线列表，成本优先 > 转运节点优先
     *
     * @param start 开始网点
     * @param end   结束网点
     * @param depth 查询深度
     * @param limit 返回路线的数量
     * @return 路线
     */
    List<TransportLineNodeDTO> findPathList(AgencyEntity start, AgencyEntity end, int depth, int limit);

    /**
     * 查询数据节点之间的关系数量
     *
     * @param firstNode  第一个节点
     * @param secondNode 第二个节点
     * @return 数量
     */
    Long queryCount(BaseEntity firstNode, BaseEntity secondNode);

    /**
     * 新增路线
     *
     * @param firstNode     第一个节点
     * @param secondNode    第二个节点
     * @param transportLine 路线数据
     * @return 新增关系的数量
     */
    Long create(BaseEntity firstNode, BaseEntity secondNode, TransportLine transportLine);

    /**
     * 更新路线
     *
     * @param transportLine 路线数据
     * @return 更新的数量
     */
    Long update(TransportLine transportLine);

    /**
     * 删除路线
     *
     * @param lineId 关系id
     * @return 删除关系的数量
     */
    Long remove(Long lineId);

    /**
     * 分页查询路线
     *
     * @param transportLineSearchDTO 搜索参数
     * @return 路线列表
     */
    PageResponse<TransportLine> queryPageList(TransportLineSearchDTO transportLineSearchDTO);


    /**
     * 根据ids批量查询路线
     *
     * @param ids id列表
     * @return 路线列表
     */
    List<TransportLine> queryByIds(Long... ids);

    /**
     * 根据id查询路线
     *
     * @param id 路线id
     * @return 路线数据
     */
    TransportLine queryById(Long id);
}

接口实现

java

package com.sl.transport.repository.impl;

import cn.hutool.core.bean.BeanUtil;
import cn.hutool.core.collection.CollUtil;
import cn.hutool.core.collection.ListUtil;
import cn.hutool.core.convert.Convert;
import cn.hutool.core.map.MapUtil;
import cn.hutool.core.util.ObjectUtil;
import cn.hutool.core.util.PageUtil;
import cn.hutool.core.util.StrUtil;
import com.sl.transport.common.util.PageResponse;
import com.sl.transport.domain.TransportLineNodeDTO;
import com.sl.transport.domain.TransportLineSearchDTO;
import com.sl.transport.entity.line.TransportLine;
import com.sl.transport.entity.node.AgencyEntity;
import com.sl.transport.entity.node.BaseEntity;
import com.sl.transport.repository.TransportLineRepository;
import com.sl.transport.utils.TransportLineUtils;
import org.neo4j.driver.Record;
import org.neo4j.driver.internal.value.PathValue;
import org.neo4j.driver.types.Relationship;
import org.springframework.data.neo4j.core.Neo4jClient;
import org.springframework.data.neo4j.core.schema.Node;
import org.springframework.stereotype.Component;

import javax.annotation.Resource;
import java.util.Collection;
import java.util.List;
import java.util.Map;
import java.util.Optional;

/**
 * 对于路线的各种操作
 */
@Component
public class TransportLineRepositoryImpl implements TransportLineRepository {

    @Resource
    private Neo4jClient neo4jClient;

    @Override
    public TransportLineNodeDTO findShortestPath(AgencyEntity start, AgencyEntity end) {
        return this.findShortestPath(start, end, 10);
    }

    @Override
    public TransportLineNodeDTO findShortestPath(AgencyEntity start, AgencyEntity end, int depth) {
        //获取网点数据在Neo4j中的类型
        String type = AgencyEntity.class.getAnnotation(Node.class).value()[0];
        //构造查询语句
        String cypherQuery = StrUtil.format(
                "MATCH path = shortestPath((start:{}) -[*..{}]-> (end:{}))\n" +
                        "WHERE start.bid = $startId AND end.bid = $endId AND start.status = true AND end.status = true\n" +
                        "RETURN path", type, depth, type);
        Collection<TransportLineNodeDTO> transportLineNodeDTOS = this.executeQueryPath(cypherQuery, start, end);
        if (CollUtil.isEmpty(transportLineNodeDTOS)) {
            return null;
        }
        for (TransportLineNodeDTO transportLineNodeDTO : transportLineNodeDTOS) {
            return transportLineNodeDTO;
        }
        return null;
    }

    private List<TransportLineNodeDTO> executeQueryPath(String cypherQuery, AgencyEntity start, AgencyEntity end) {
        return ListUtil.toList(this.neo4jClient.query(cypherQuery)
                .bind(start.getBid()).to("startId") //设置参数
                .bind(end.getBid()).to("endId") //设置参数
                .fetchAs(TransportLineNodeDTO.class) //设置响应的类型
                .mappedBy((typeSystem, record) -> { //对结果进行封装处理
                    PathValue pathValue = (PathValue) record.get(0);
                    return TransportLineUtils.convert(pathValue);
                }).all());
    }

    @Override
    public List<TransportLineNodeDTO> findPathList(AgencyEntity start, AgencyEntity end, int depth, int limit) {
        //获取网点数据在Neo4j中的类型
        String type = AgencyEntity.class.getAnnotation(Node.class).value()[0];
        //构造查询语句
        String cypherQuery = StrUtil.format(
                "MATCH path = (start:{}) -[*..{}]-> (end:{})\n" +
                        "WHERE start.bid = $startId AND end.bid = $endId AND start.status = true AND end.status = true\n" +
                        "UNWIND relationships(path) AS r\n" +
                        "WITH sum(r.cost) AS cost, path\n" +
                        "RETURN path ORDER BY cost ASC, LENGTH(path) ASC LIMIT {}", type, depth, type, limit);
        return this.executeQueryPath(cypherQuery, start, end);
    }

    @Override
    public Long queryCount(BaseEntity firstNode, BaseEntity secondNode) {
        String firstNodeType = firstNode.getClass().getAnnotation(Node.class).value()[0];
        String secondNodeType = secondNode.getClass().getAnnotation(Node.class).value()[0];
        String cypherQuery = StrUtil.format(
                "MATCH (m:{}) -[r]- (n:{})\n" +
                        "WHERE m.bid = $firstBid AND n.bid = $secondBid\n" +
                        "RETURN count(r) AS c", firstNodeType, secondNodeType);
        Optional<Long> optional = this.neo4jClient.query(cypherQuery)
                .bind(firstNode.getBid()).to("firstBid")
                .bind(secondNode.getBid()).to("secondBid")
                .fetchAs(Long.class)
                .mappedBy((typeSystem, record) -> Convert.toLong(record.get("c")))
                .one();
        return optional.orElse(0L);
    }

    @Override
    public Long create(BaseEntity firstNode, BaseEntity secondNode, TransportLine transportLine) {
        String firstNodeType = firstNode.getClass().getAnnotation(Node.class).value()[0];
        String secondNodeType = secondNode.getClass().getAnnotation(Node.class).value()[0];
        String cypherQuery = StrUtil.format(
                "MATCH (m:{} {bid : $firstBid})\n" +
                        "WITH m\n" +
                        "MATCH (n:{} {bid : $secondBid})\n" +
                        "WITH m,n\n" +
                        "CREATE\n" +
                        " (m) -[r:IN_LINE {cost:$cost, number:$number, type:$type, name:$name, distance:$distance, time:$time, extra:$extra, startOrganId:$startOrganId, endOrganId:$endOrganId,created:$created, updated:$updated}]-> (n),\n" +
                        " (m) <-[:OUT_LINE {cost:$cost, number:$number, type:$type, name:$name, distance:$distance, time:$time, extra:$extra, startOrganId:$endOrganId, endOrganId:$startOrganId, created:$created, updated:$updated}]- (n)\n" +
                        "RETURN count(r) AS c", firstNodeType, secondNodeType);
        Optional<Long> optional = this.neo4jClient.query(cypherQuery)
                .bindAll(BeanUtil.beanToMap(transportLine))
                .bind(firstNode.getBid()).to("firstBid")
                .bind(secondNode.getBid()).to("secondBid")
                .fetchAs(Long.class)
                .mappedBy((typeSystem, record) -> Convert.toLong(record.get("c")))
                .one();
        return optional.orElse(0L);
    }

    @Override
    public Long update(TransportLine transportLine) {
        String cypherQuery = "MATCH () -[r]-> ()\n" +
                "WHERE id(r) = $id\n" +
                "SET r.cost = $cost , r.number = $number, r.name = $name ,r.distance = $distance ,r.time = $time, r.startOrganId = $startOrganId, r.endOrganId = $endOrganId, r.updated = $updated , r.extra = $extra \n" +
                "RETURN count(r) AS c";
        Optional<Long> optional = this.neo4jClient.query(cypherQuery)
                .bindAll(BeanUtil.beanToMap(transportLine))
                .fetchAs(Long.class)
                .mappedBy((typeSystem, record) -> Convert.toLong(record.get("c")))
                .one();
        return optional.orElse(0L);
    }

    @Override
    public Long remove(Long lineId) {
        String cypherQuery = "MATCH () -[r]-> ()\n" +
                "WHERE id(r) = $lineId\n" +
                "DETACH DELETE r\n" +
                "RETURN count(r) AS c";
        Optional<Long> optional = this.neo4jClient.query(cypherQuery)
                .bind(lineId).to("lineId")
                .fetchAs(Long.class)
                .mappedBy((typeSystem, record) -> Convert.toLong(record.get("c")))
                .one();
        return optional.orElse(0L);
    }

    @Override
    public PageResponse<TransportLine> queryPageList(TransportLineSearchDTO transportLineSearchDTO) {
        int page = Math.max(transportLineSearchDTO.getPage(), 1);
        int pageSize = transportLineSearchDTO.getPageSize();
        int skip = (page - 1) * pageSize;
        Map<String, Object> searchParam = BeanUtil.beanToMap(transportLineSearchDTO, false, true);
        MapUtil.removeAny(searchParam, "page", "pageSize");
        //构建查询语句，第一个是查询数据，第二个是查询数量
        String[] cyphers = this.buildPageQueryCypher(searchParam);
        String cypherQuery = cyphers[0];

        //数据
        List<TransportLine> list = ListUtil.toList(this.neo4jClient.query(cypherQuery)
                .bind(skip).to("skip")
                .bind(pageSize).to("limit")
                .bindAll(searchParam)
                .fetchAs(TransportLine.class)
                .mappedBy((typeSystem, record) -> {
                    //封装数据
                    return this.toTransportLine(record);
                }).all());

        // 数据总数
        String countCypher = cyphers[1];
        Long total = this.neo4jClient.query(countCypher)
                .bindAll(searchParam)
                .fetchAs(Long.class)
                .mappedBy((typeSystem, record) -> Convert.toLong(record.get("c")))
                .one().orElse(0L);

        PageResponse<TransportLine> pageResponse = new PageResponse<>();
        pageResponse.setPage(page);
        pageResponse.setPageSize(pageSize);
        pageResponse.setItems(list);
        pageResponse.setCounts(total);
        Long pages = Convert.toLong(PageUtil.totalPage(Convert.toInt(total), pageSize));
        pageResponse.setPages(pages);

        return pageResponse;
    }

    private String[] buildPageQueryCypher(Map<String, Object> searchParam) {
        String queryCypher;
        String countCypher;
        if (CollUtil.isEmpty(searchParam)) {
            //无参数
            queryCypher = "MATCH (m) -[r]-> (n) RETURN m,r,n ORDER BY id(r) DESC SKIP $skip LIMIT $limit";
            countCypher = "MATCH () -[r]-> () RETURN count(r) AS c";
        } else {
            //有参数
            String cypherPrefix = "MATCH (m) -[r]-> (n)";
            StringBuilder sb = new StringBuilder();
            sb.append(cypherPrefix).append(" WHERE 1=1 ");
            for (String key : searchParam.keySet()) {
                Object value = searchParam.get(key);
                if (value instanceof String) {
                    if (StrUtil.isNotBlank(Convert.toStr(value))) {
                        sb.append(StrUtil.format("AND r.{} CONTAINS ${} \n", key, key));
                    }
                } else {
                    sb.append(StrUtil.format("AND r.{} = ${} \n", key, key));
                }
            }
            String cypher = sb.toString();
            queryCypher = cypher + "RETURN m,r,n ORDER BY id(r) DESC SKIP $skip LIMIT $limit";
            countCypher = cypher + "RETURN count(r) AS c";
        }
        return new String[]{queryCypher, countCypher};
    }

    @Override
    public List<TransportLine> queryByIds(Long... ids) {
        String cypherQuery = "MATCH (m) -[r]-> (n)\n" +
                "WHERE id(r) in $ids\n" +
                "RETURN m,r,n";
        return ListUtil.toList(this.neo4jClient.query(cypherQuery)
                .bind(ids).to("ids")
                .fetchAs(TransportLine.class)
                .mappedBy((typeSystem, record) -> {
                    //封装数据
                    return this.toTransportLine(record);
                }).all());
    }

    private TransportLine toTransportLine(Record record) {
        org.neo4j.driver.types.Node startNode = record.get("m").asNode();
        org.neo4j.driver.types.Node endNode = record.get("n").asNode();
        Relationship relationship = record.get("r").asRelationship();
        Map<String, Object> map = relationship.asMap();

        TransportLine transportLine = BeanUtil.toBeanIgnoreError(map, TransportLine.class);
        transportLine.setStartOrganName(startNode.get("name").asString());
        transportLine.setStartOrganId(startNode.get("bid").asLong());
        transportLine.setEndOrganName(endNode.get("name").asString());
        transportLine.setEndOrganId(endNode.get("bid").asLong());
        transportLine.setId(relationship.id());
        return transportLine;
    }

    @Override
    public TransportLine queryById(Long id) {
        List<TransportLine> transportLines = this.queryByIds(id);
        if (CollUtil.isNotEmpty(transportLines)) {
            return transportLines.get(0);
        }
        return null;
    }

}

路线Service

接口定义

java

package com.sl.transport.service;

import com.sl.transport.common.util.PageResponse;
import com.sl.transport.domain.TransportLineNodeDTO;
import com.sl.transport.domain.TransportLineSearchDTO;
import com.sl.transport.entity.line.TransportLine;

import java.util.List;

/**
 * 计算路线相关业务
 */
public interface TransportLineService {

    /**
     * 新增路线
     *
     * @param transportLine 路线数据
     * @return 是否成功
     */
    Boolean createLine(TransportLine transportLine);

    /**
     * 更新路线
     *
     * @param transportLine 路线数据
     * @return 是否成功
     */
    Boolean updateLine(TransportLine transportLine);

    /**
     * 删除路线
     *
     * @param id 路线id
     * @return 是否成功
     */
    Boolean deleteLine(Long id);

    /**
     * 分页查询路线
     *
     * @param transportLineSearchDTO 搜索参数
     * @return 路线列表
     */
    PageResponse<TransportLine> queryPageList(TransportLineSearchDTO transportLineSearchDTO);

    /**
     * 查询两个网点之间最短的路线，最大查询深度为：10
     *
     * @param startId 开始网点id
     * @param endId   结束网点id
     * @return 路线
     */
    TransportLineNodeDTO queryShortestPath(Long startId, Long endId);

    /**
     * 查询两个网点之间成本最低的路线，最大查询深度为：10
     *
     * @param startId 开始网点id
     * @param endId   结束网点id
     * @return 路线集合
     */
    TransportLineNodeDTO findLowestPath(Long startId, Long endId);

    /**
     * 根据调度策略查询路线
     *
     * @param startId 开始网点id
     * @param endId   结束网点id
     * @return 路线
     */
    TransportLineNodeDTO queryPathByDispatchMethod(Long startId, Long endId);

    /**
     * 根据ids批量查询路线
     *
     * @param ids id列表
     * @return 路线列表
     */
    List<TransportLine> queryByIds(Long... ids);

    /**
     * 根据id查询路线
     *
     * @param id 路线id
     * @return 路线数据
     */
    TransportLine queryById(Long id);

}

接口实现

java

package com.sl.transport.service.impl;

import cn.hutool.core.bean.BeanUtil;
import cn.hutool.core.bean.copier.CopyOptions;
import cn.hutool.core.collection.CollUtil;
import cn.hutool.core.convert.Convert;
import cn.hutool.core.map.MapUtil;
import cn.hutool.core.util.NumberUtil;
import cn.hutool.core.util.ObjectUtil;
import cn.hutool.core.util.StrUtil;
import cn.hutool.json.JSONObject;
import cn.hutool.json.JSONUtil;
import com.itheima.em.sdk.EagleMapTemplate;
import com.itheima.em.sdk.enums.ProviderEnum;
import com.itheima.em.sdk.vo.Coordinate;
import com.sl.transport.common.exception.SLException;
import com.sl.transport.common.util.PageResponse;
import com.sl.transport.domain.*;
import com.sl.transport.entity.line.TransportLine;
import com.sl.transport.entity.node.AgencyEntity;
import com.sl.transport.entity.node.BaseEntity;
import com.sl.transport.entity.node.OLTEntity;
import com.sl.transport.entity.node.TLTEntity;
import com.sl.transport.enums.DispatchMethodEnum;
import com.sl.transport.enums.ExceptionEnum;
import com.sl.transport.enums.TransportLineEnum;
import com.sl.transport.repository.TransportLineRepository;
import com.sl.transport.service.CostConfigurationService;
import com.sl.transport.service.DispatchConfigurationService;
import com.sl.transport.service.OrganService;
import com.sl.transport.service.TransportLineService;
import org.springframework.stereotype.Service;

import javax.annotation.Resource;
import java.util.List;
import java.util.Map;
import java.util.stream.Collectors;

/**
 * 路线相关业务
 *
 * @author zzj
 * @version 1.0
 */
@Service
public class TransportLineServiceImpl implements TransportLineService {

    @Resource
    private TransportLineRepository transportLineRepository;
    @Resource
    private EagleMapTemplate eagleMapTemplate;
    @Resource
    private OrganService organService;
    @Resource
    private DispatchConfigurationService dispatchConfigurationService;
    @Resource
    private CostConfigurationService costConfigurationService;

    // 新增路线业务规则：干线：起点终点无顺序，支线：起点必须是二级转运中心，接驳路线：起点必须是网点
    @Override
    public Boolean createLine(TransportLine transportLine) {
        TransportLineEnum transportLineEnum = TransportLineEnum.codeOf(transportLine.getType());
        if (null == transportLineEnum) {
            throw new SLException(ExceptionEnum.TRANSPORT_LINE_TYPE_ERROR);
        }

        if (ObjectUtil.equal(transportLine.getStartOrganId(), transportLine.getEndOrganId())) {
            //起点终点不能相同
            throw new SLException(ExceptionEnum.TRANSPORT_LINE_ORGAN_CANNOT_SAME);
        }

        BaseEntity firstNode;
        BaseEntity secondNode;
        switch (transportLineEnum) {
            case TRUNK_LINE: {
                // 干线
                firstNode = OLTEntity.builder().bid(transportLine.getStartOrganId()).build();
                secondNode = OLTEntity.builder().bid(transportLine.getEndOrganId()).build();
                break;
            }
            case BRANCH_LINE: {
                // 支线，起点必须是 二级转运中心
                firstNode = TLTEntity.builder().bid(transportLine.getStartOrganId()).build();
                secondNode = OLTEntity.builder().bid(transportLine.getEndOrganId()).build();
                break;
            }
            case CONNECT_LINE: {
                // 接驳路线，起点必须是 网点
                firstNode = AgencyEntity.builder().bid(transportLine.getStartOrganId()).build();
                secondNode = TLTEntity.builder().bid(transportLine.getEndOrganId()).build();
                break;
            }
            default: {
                throw new SLException(ExceptionEnum.TRANSPORT_LINE_TYPE_ERROR);
            }
        }

        if (ObjectUtil.hasEmpty(firstNode, secondNode)) {
            throw new SLException(ExceptionEnum.START_END_ORGAN_NOT_FOUND);
        }

        //判断路线是否已经存在
        Long count = this.transportLineRepository.queryCount(firstNode, secondNode);
        if (count > 0) {
            throw new SLException(ExceptionEnum.TRANSPORT_LINE_ALREADY_EXISTS);
        }

        transportLine.setId(null);
        transportLine.setCreated(System.currentTimeMillis());
        transportLine.setUpdated(transportLine.getCreated());
        //补充信息
        this.infoFromMap(firstNode, secondNode, transportLine);

        count = this.transportLineRepository.create(firstNode, secondNode, transportLine);
        return count > 0;
    }

    /**
     * 通过地图查询距离、时间，计算成本
     *
     * @param firstNode     开始节点
     * @param secondNode    结束节点
     * @param transportLine 路线对象
     */
    private void infoFromMap(BaseEntity firstNode, BaseEntity secondNode, TransportLine transportLine) {
        //查询节点数据
        OrganDTO startOrgan = this.organService.findByBid(firstNode.getBid());
        if (ObjectUtil.hasEmpty(startOrgan, startOrgan.getLongitude(), startOrgan.getLatitude())) {
            throw new SLException("请先完善机构信息");
        }
        OrganDTO endOrgan = this.organService.findByBid(secondNode.getBid());
        if (ObjectUtil.hasEmpty(endOrgan, endOrgan.getLongitude(), endOrgan.getLatitude())) {
            throw new SLException("请先完善机构信息");
        }

        //查询地图服务商
        Coordinate origin = new Coordinate(startOrgan.getLongitude(), startOrgan.getLatitude());
        Coordinate destination = new Coordinate(endOrgan.getLongitude(), endOrgan.getLatitude());
        //设置高德地图参数，默认是不返回预计耗时的，需要额外设置参数
        Map<String, Object> param = MapUtil.<String, Object>builder().put("show_fields", "cost").build();
        String driving = this.eagleMapTemplate.opsForDirection().driving(ProviderEnum.AMAP, origin, destination, param);
        if (StrUtil.isEmpty(driving)) {
            return;
        }
        JSONObject jsonObject = JSONUtil.parseObj(driving);
        //时间，单位：秒
        Long duration = Convert.toLong(jsonObject.getByPath("route.paths[0].cost.duration"), -1L);
        transportLine.setTime(duration);
        //距离，单位：米
        Double distance = Convert.toDouble(jsonObject.getByPath("route.paths[0].distance"), -1d);
        transportLine.setDistance(NumberUtil.round(distance, 0).doubleValue());

        // 总成本 = 每公里平均成本 * 距离（单位：米） / 1000
        Double cost = costConfigurationService.findCostByType(transportLine.getType());
        transportLine.setCost(NumberUtil.round(cost * distance / 1000, 2).doubleValue());
    }

    @Override
    public Boolean updateLine(TransportLine transportLine) {
        // 先查后改
        TransportLine transportLineData = this.queryById(transportLine.getId());
        if (null == transportLineData) {
            throw new SLException(ExceptionEnum.TRANSPORT_LINE_NOT_FOUND);
        }

        //拷贝数据，忽略null值以及不能修改的字段
        BeanUtil.copyProperties(transportLine, transportLineData, CopyOptions.create().setIgnoreNullValue(true)
                .setIgnoreProperties("type", "startOrganId", "startOrganName", "endOrganId", "endOrganName"));

        transportLineData.setUpdated(System.currentTimeMillis());
        Long count = this.transportLineRepository.update(transportLineData);
        return count > 0;
    }

    @Override
    public Boolean deleteLine(Long id) {
        Long count = this.transportLineRepository.remove(id);
        return count > 0;
    }

    @Override
    public PageResponse<TransportLine> queryPageList(TransportLineSearchDTO transportLineSearchDTO) {
        return this.transportLineRepository.queryPageList(transportLineSearchDTO);
    }

    @Override
    public TransportLineNodeDTO queryShortestPath(Long startId, Long endId) {
        AgencyEntity start = AgencyEntity.builder().bid(startId).build();
        AgencyEntity end = AgencyEntity.builder().bid(endId).build();
        if (ObjectUtil.hasEmpty(start, end)) {
            throw new SLException(ExceptionEnum.START_END_ORGAN_NOT_FOUND);
        }
        return this.transportLineRepository.findShortestPath(start, end);
    }

    @Override
    public TransportLineNodeDTO findLowestPath(Long startId, Long endId) {
        AgencyEntity start = AgencyEntity.builder().bid(startId).build();
        AgencyEntity end = AgencyEntity.builder().bid(endId).build();

        if (ObjectUtil.hasEmpty(start, end)) {
            throw new SLException(ExceptionEnum.START_END_ORGAN_NOT_FOUND);
        }

        List<TransportLineNodeDTO> pathList = this.transportLineRepository.findPathList(start, end, 10, 1);
        if (CollUtil.isNotEmpty(pathList)) {
            return pathList.get(0);
        }
        return null;
    }

    /**
     * 根据调度策略查询路线
     *
     * @param startId 开始网点id
     * @param endId   结束网点id
     * @return 路线
     */
    @Override
    public TransportLineNodeDTO queryPathByDispatchMethod(Long startId, Long endId) {
        //调度方式配置
        DispatchConfigurationDTO configuration = this.dispatchConfigurationService.findConfiguration();
        int method = configuration.getDispatchMethod();

        //调度方式，1转运次数最少，2成本最低
        if (ObjectUtil.equal(DispatchMethodEnum.SHORTEST_PATH.getCode(), method)) {
            return this.queryShortestPath(startId, endId);
        } else {
            return this.findLowestPath(startId, endId);
        }
    }

    @Override
    public List<TransportLine> queryByIds(Long... ids) {
        return this.transportLineRepository.queryByIds(ids);
    }

    @Override
    public TransportLine queryById(Long id) {
        return this.transportLineRepository.queryById(id);
    }
}

路线成本

需求

在后台系统中，可以针对路线成本进行设置：计算路线成本：距离 * 每公里平均成本

Controller

java

package com.sl.transport.controller;

import com.sl.transport.domain.CostConfigurationDTO;
import com.sl.transport.service.CostConfigurationService;
import io.swagger.annotations.Api;
import io.swagger.annotations.ApiOperation;
import org.springframework.validation.annotation.Validated;
import org.springframework.web.bind.annotation.*;

import javax.annotation.Resource;
import java.util.List;

/**
 * 成本配置相关业务对外提供接口服务
 */
@Api(tags = "成本配置")
@RequestMapping("cost-configuration")
@Validated
@RestController
public class CostConfigurationController {
    @Resource
    private CostConfigurationService costConfigurationService;

    @ApiOperation(value = "查询成本配置")
    @GetMapping
    public List<CostConfigurationDTO> findConfiguration() {
        return costConfigurationService.findConfiguration();
    }

    @ApiOperation(value = "保存成本配置")
    @PostMapping
    public void saveConfiguration(@RequestBody List<CostConfigurationDTO> dto) {
        costConfigurationService.saveConfiguration(dto);
    }
}

Service

java

package com.sl.transport.service;

import com.sl.transport.domain.CostConfigurationDTO;

import java.util.List;

/**
 * 成本配置相关业务
 */
public interface CostConfigurationService {
    /**
     * 查询成本配置
     *
     * @return 成本配置
     */
    List<CostConfigurationDTO> findConfiguration();

    /**
     * 保存成本配置
     * @param dto 成本配置
     */
    void saveConfiguration(List<CostConfigurationDTO> dto);

    /**
     * 查询成本根据类型
     * @param type 类型
     * @return 成本
     */
    Double findCostByType(Integer type);
}

ServiceImpl

java

package com.sl.transport.service.impl;

import cn.hutool.core.convert.Convert;
import cn.hutool.core.util.ObjectUtil;
import com.sl.transport.common.exception.SLException;
import com.sl.transport.domain.CostConfigurationDTO;
import com.sl.transport.enums.ExceptionEnum;
import com.sl.transport.enums.TransportLineEnum;
import com.sl.transport.service.CostConfigurationService;
import org.springframework.data.redis.core.StringRedisTemplate;
import org.springframework.stereotype.Service;

import javax.annotation.Resource;
import java.util.List;
import java.util.Map;
import java.util.stream.Collectors;

/**
 * 成本配置相关业务
 */
@Service
public class CostConfigurationServiceImpl implements CostConfigurationService {

    /**
     * 成本配置 redis key
     */
    private static final String SL_TRANSPORT_COST_REDIS_KEY = "SL_TRANSPORT_COST_CONFIGURATION";

    /**
     * 默认成本配置
     */
    private static final Map<Object, Object> DEFAULT_COST = Map.of(
            TransportLineEnum.TRUNK_LINE.getCode(), 0.8,
            TransportLineEnum.BRANCH_LINE.getCode(), 1.2,
            TransportLineEnum.CONNECT_LINE.getCode(), 1.5);

    @Resource
    private StringRedisTemplate stringRedisTemplate;

    /**
     * 查询成本配置
     *
     * @return 成本配置
     */
    @Override
    public List<CostConfigurationDTO> findConfiguration() {
        Map<Object, Object> entries = stringRedisTemplate.opsForHash().entries(SL_TRANSPORT_COST_REDIS_KEY);
        if (ObjectUtil.isEmpty(entries)) {
            // 使用默认值
            entries = DEFAULT_COST;
        }
        // 返回
        return entries.entrySet().stream()
                .map(v -> new CostConfigurationDTO(Convert.toInt(v.getKey()), Convert.toDouble(v.getValue())))
                .collect(Collectors.toList());
    }

    /**
     * 保存成本配置
     *
     * @param dto 成本配置
     */
    @Override
    public void saveConfiguration(List<CostConfigurationDTO> dto) {
        Map<Object, Object> map = dto.stream().collect(Collectors.toMap(v -> v.getTransportLineType().toString(), v -> v.getCost().toString()));
        stringRedisTemplate.opsForHash().putAll(SL_TRANSPORT_COST_REDIS_KEY, map);
    }

    /**
     * 查询成本根据类型
     *
     * @param type 类型
     * @return 成本
     */
    @Override
    public Double findCostByType(Integer type) {
        if (ObjectUtil.isEmpty(type)) {
            throw new SLException(ExceptionEnum.TRANSPORT_LINE_TYPE_ERROR);
        }
        // 查询redis
        Object o = stringRedisTemplate.opsForHash().get(SL_TRANSPORT_COST_REDIS_KEY, type.toString());
        if (ObjectUtil.isNotEmpty(o)) {
            return Convert.toDouble(o);
        }
        // 返回默认值
        return Convert.toDouble(DEFAULT_COST.get(type));
    }
}

测试

新增路线：新增成功：同理可以测试其他类型路线。查询路线列表：查询到数据：

综合测试

功能测试

下面我们可以整合到后台管理系统中进行测试。查询路线：新增路线：

DANGER

新增路线时路线的距离和成本系统会自动进行计算，距离是通过高德地图服务查询的实际距离，成本按照所设置的成本进行计算（同一标准在计算路线时是可行的，但是不能作为真实的成本进行利润计算），在编辑路线时可以修改距离和成本。

完善下数据：

Jenkins构建任务

如果在路线下没有service的构建任务，就需要创建一个构建任务：点击新建任务：输入任务名称，名称与工程名一致：选择复制一个已有的任务：设置描述：端口设置为：18083：设置名称：设置git地址：点击保存：测试构建：测试：http://192.168.150.101:18083/doc.html 可以正常查询到数据：

导入数据

前面都是基于测试数据进行测试的，实际上我们已经构造了一些初始数据，可以直接导入使用，具体命令如下：

shell

#停止neo4j微服务
docker stop neo4j

#将数据文件neo4j.dump上传到挂载目录下：/var/lib/docker/volumes/neo4j/_data

#执行如下命令进行导入
#参数：--from：指定dump文件路径，--force：强制替换现有库
docker run -it --rm -v neo4j:/data neo4j:4.4.5 neo4j-admin load --from=/data/neo4j.dump --force

#启动neo4j微服务
docker start neo4j

#在管理工具中查询：match (n) return n

#如果需要备份数据，可以用dump命令进行导出数据（导出也是需要先停止服务），示例如下：
docker run -it --rm -v neo4j:/data neo4j:4.4.5 neo4j-admin dump --to=/data/neo4j2.dump --database=neo4j

导入的数据如下：

由于导入数据会覆盖之前插入的测试数据，会导致数据只存在权限系统中，出现脏数据，需要手动删除权限系统中对应的测试数据。

练习

练习1

今日代码量较大，动手编写代码实现相关的业务功能。

练习2

自己构造数据，进一步的完善数据和熟悉业务流程。

面试连环问

INFO

面试官问：

你们物流项目中的路线规划是怎么做的？
如何确定路线的成本和距离？成本计算规则是什么？该成本会计算到公司利润核算中吗？
对于路线的往返你们是怎么设计的？为什么成对创建的？
路线支持修改起点或终点机构吗？请说明理由。

路线服务 ​

课程安排 ​

背景说明 ​

需求分析 ​

路线分析 ​

问题分析 ​

问题解决 ​

Neo4j快速入门 ​

什么是Neo4j？ ​

版本说明 ​

部署安装 ​

Neo4j web 工具介绍 ​

体验Neo4j ​

加载数据 ​

查询数据 ​

数据结构 ​

Cypher入门 ​

创建数据 ​

查询数据 ​

构造数据 ​

基本查询 ​

关系深度查询 ​

分页查询 ​

更新数据 ​

删除数据 ​

索引 ​

SDN快速入门 ​

创建工程 ​

编写配置文件 ​

基础代码 ​

SDNApplication ​

Entity ​

DTO ​

Repository ​

AgencyRepository ​

JPA自定义方法规则 ​

OLTRepository ​

OrganRepository ​

TLTRepository ​

复杂查询 ​

定义Repository ​

编写实现 ​

测试 ​

练习 ​

练习1 ​

练习2 ​

面试连环问 ​

课程安排 ​

背景说明 ​

需求分析 ​

项目工程 ​

拉取代码 ​

配置文件 ​

shared-spring-rabbitmq.yml ​

shared-spring-eaglemap.yml ​

shared-spring-neo4j.yml ​

代码结构 ​

sl-express-mq ​

发送消息 ​

消费消息 ​

统一封装 ​

机构同步 ​

业务流程 ​

权限管家配置 ​

业务规范 ​

具体实现 ​

IService ​

IService ​

ServiceImpl ​

AgencyServiceImpl ​

OLTServiceImpl ​

TLTServiceImpl ​

单元测试 ​

测试机构同步 ​

机构管理 ​

接口定义 ​

具体实现 ​

OrganRepositoryImpl ​

测试用例 ​

整合测试 ​

路线服务

课程安排

背景说明

需求分析

路线分析

问题分析

问题解决

Neo4j快速入门

什么是Neo4j？

版本说明

部署安装

Neo4j web 工具介绍

体验Neo4j

加载数据

查询数据

数据结构

Cypher入门

创建数据

查询数据

构造数据

基本查询

关系深度查询

分页查询

更新数据

删除数据

索引

SDN快速入门

创建工程

编写配置文件

基础代码

SDNApplication

Entity

DTO

Repository

AgencyRepository

JPA自定义方法规则

OLTRepository

OrganRepository

TLTRepository

复杂查询

定义Repository

编写实现

测试

练习

练习1

练习2

面试连环问

课程安排

背景说明

需求分析

项目工程

拉取代码

配置文件

shared-spring-rabbitmq.yml

shared-spring-eaglemap.yml

shared-spring-neo4j.yml

代码结构

sl-express-mq

发送消息

消费消息

统一封装

机构同步

业务流程

权限管家配置

业务规范

具体实现

IService

IService

ServiceImpl

AgencyServiceImpl

OLTServiceImpl

TLTServiceImpl

单元测试

测试机构同步

机构管理

接口定义

具体实现

OrganRepositoryImpl

测试用例

整合测试
