Day08-排行榜功能

在昨天的学习中,我们实现了积分功能,并且也将用户的积分明细保存到了数据库。但是并没有形成排行榜。

那么排行榜该如何实现呢?

是不是简单的SQL查询就可以形成榜单呢?

今天我们就一起来分析一下。

实时排行榜

榜单分为两类:

  • 实时榜单:也就是本赛季的榜单
  • 历史榜单:也就是历史赛季的榜单

本节我们先分析一下实现实时榜单功能。

💡思考:

思路分析

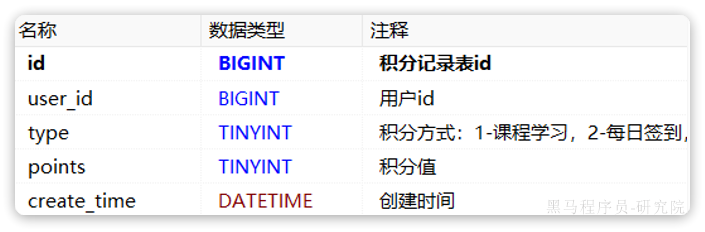

目前,我们有一个积分记录明细表,结构如下:


一个用户可能产生很多条积分记录,数据结构大概像这样:

iduserIdtypepointsc_time
19527110
2952843
3952921
4952827
5952943
6952821
79527110
8952943
9952735

要想形成排行榜,我们在查询数据库时,需要先对用户分组,再对积分求和,最终按照积分和排序,Sql语句是这样:

SQL
SELECT user_id, SUM(points)
FROM points_record
GROUP BY user_id ORDER BY SUM(points)

要知道,每个用户都可能会有数十甚至上百条积分记录,当用户规模达到百万规模,可能产生的积分记录就是数以亿计。

要在每次查询排行榜时,在内存中对这么多数据做分组、求和、排序,对内存和CPU的占用会非常恐怖,不太靠谱。

那该怎么办呢?


在这里给大家介绍两种不同的实现思路:

  • 方案一:基于MySQL的离线排序
  • 方案二:基于Redis的SortedSet

首先说方案一:简单来说,就是将数据库中的数据查询出来,在内存中自己利用算法实现排序,而后将排序得到的榜单保存到数据库中。但由于这个排序比较复杂,我们无法实时更新排行榜,而是每隔几分钟计算一次排行榜。这种方案实现起来比较复杂,而且实时性较差。不过优点是不会一直占用系统资源。


再说方案二:Redis的SortedSet底层采用了跳表的数据结构,因此可以非常高效的实现排序功能,百万用户排序轻松搞定。而且每当用户积分发生变更时,我们可以实时更新Redis中的用户积分,而SortedSet也会实时更新排名。实现起来简单、高效,实时性也非常好。缺点就是需要一直占用Redis的内存,当用户量达到数千万万时,性能有一定的下降。

当系统用户量规模达到数千万,乃至数亿时,我们可以采用分治的思想,将用户数据按照积分范围划分为多个桶,例如:

0 ~ 100分、101 ~ 200分、201 ~ 300分、301 ~ 500分、501 ~ 800分、801 ~ 1200分、1201 ~ 1500分、1501 ~ 2000分

在Redis内为每个桶创建一个SortedSet类型的key,这样就可以将数据分散,减少单个KEY的数据规模了。而要计算排名时,只需要按照范围查询出用户积分所在的桶,再累加分值比他高的桶的用户数量即可。依然非常简单、高效。


综上,我们推荐基于Redis的SortedSet来实现排行榜功能。

SortedSet的常用命令,可以参考官网:https://redis.io/commands/?group=sorted-set


生成实时榜单

既然要使用Redis的SortedSet来实现排行榜,就需要在用户每次积分变更时,累加积分到Redis的SortedSet中。因此,我们要对之前的新增积分功能做简单改造,如图中绿色部分:

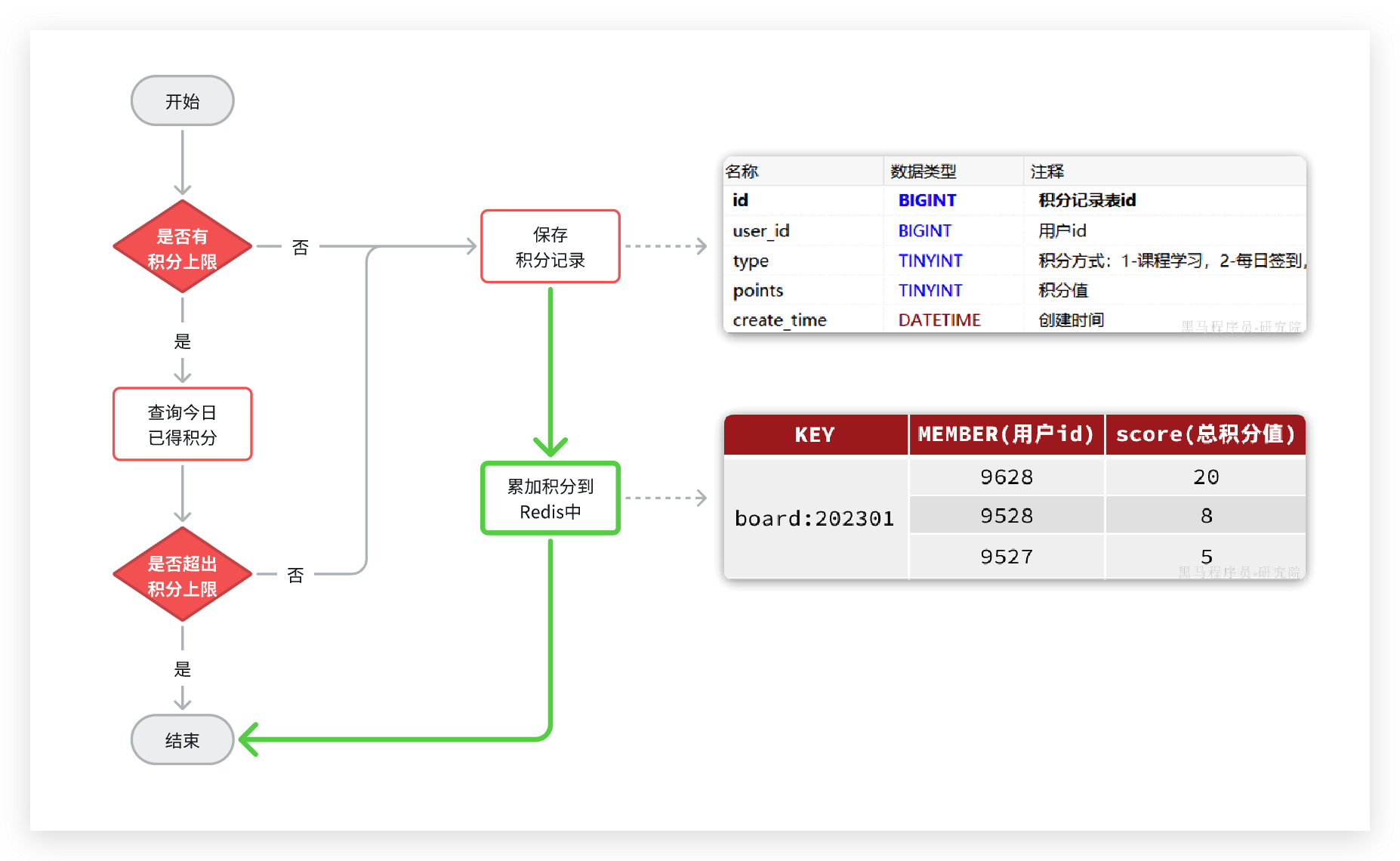

image-20240214023218815

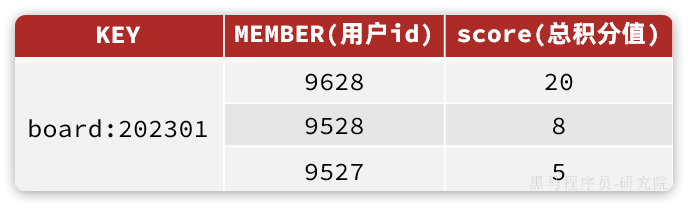

在Redis中,使用SortedSet结构,以赛季的日期为key,以用户id为member,以积分和为score. 每当用户新增积分,就累加到score中,SortedSet排名就会实时更新。这样一个实时的当前赛季榜单就出现了。


定义Redis的KEY前缀

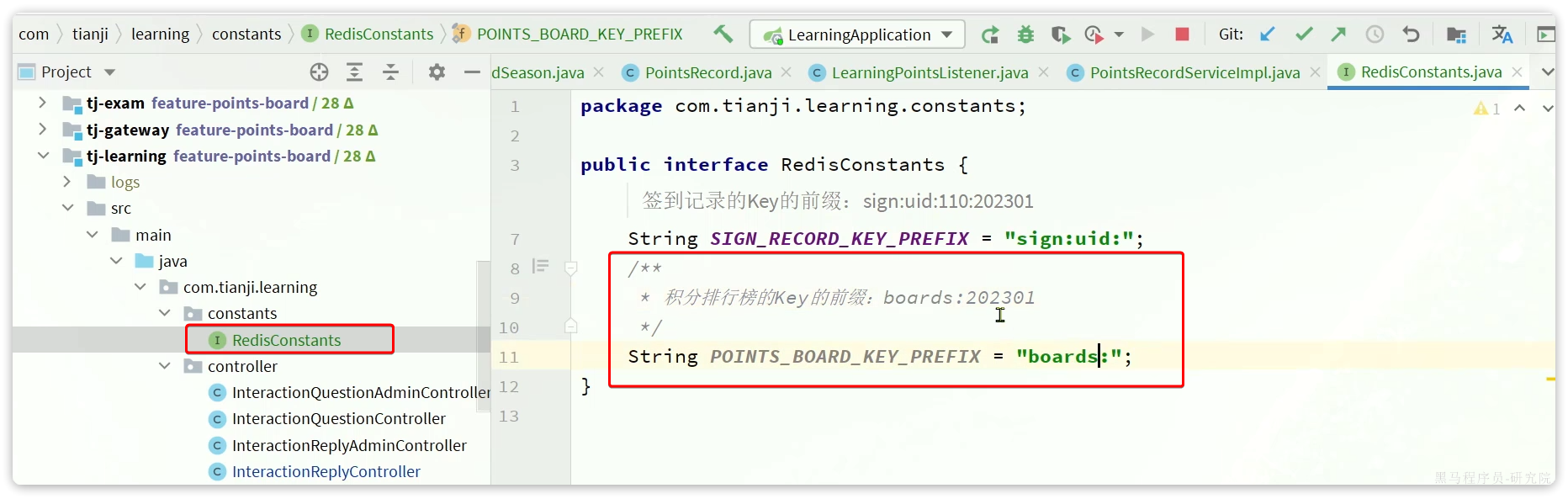

tj-learningRedisConstants中定义一个新的KEY前缀:

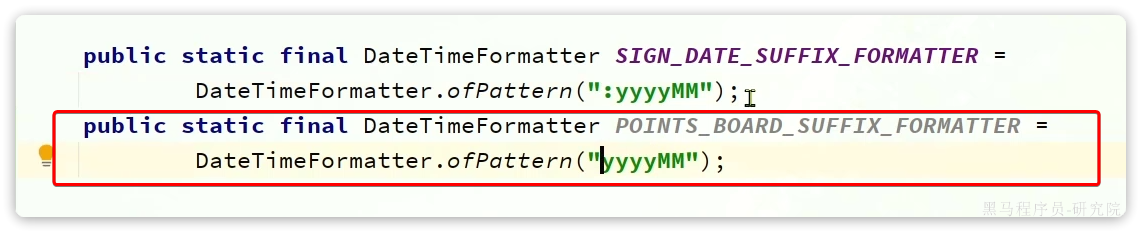

注意,KEY的后缀是时间戳,我们最好定义一个DateTimeFormatter,方便后期使用。因此,我们需要修改tj-commom中的DateUtils,添加一个DateTimeFormatter的常量:



更新积分到Redis

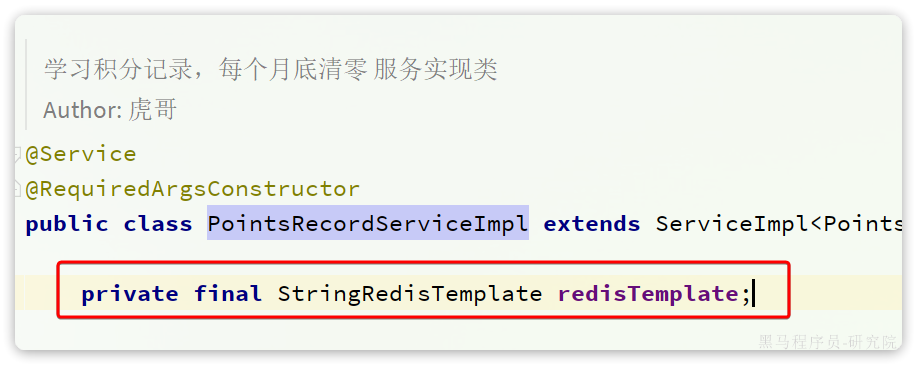

接下来,我们改造tj-learning中的com.tianji.learning.service.impl.PointsRecordServiceImpl,首先注入StringRedisTemplate



然后,改造其中的addPointsRecord方法,添加积分到Redis中:

Java
@Override
public void addPointsRecord(Long userId, int points, PointsRecordType type) {
    LocalDateTime now = LocalDateTime.now();
    int maxPoints = type.getMaxPoints();
    // 1.判断当前方式有没有积分上限
    int realPoints = points;
    if(maxPoints > 0) {
        // 2.有,则需要判断是否超过上限
        LocalDateTime begin = DateUtils.getDayStartTime(now);
        LocalDateTime end = DateUtils.getDayEndTime(now);
        // 2.1.查询今日已得积分
        int currentPoints = queryUserPointsByTypeAndDate(userId, type, begin, end);
        // 2.2.判断是否超过上限
        if(currentPoints >= maxPoints) {
            // 2.3.超过,直接结束
            return;
        }
        // 2.4.没超过,保存积分记录
        if(currentPoints + points > maxPoints){
            realPoints = maxPoints - currentPoints;
        }
    }
    // 3.没有,直接保存积分记录
    PointsRecord p = new PointsRecord();
    p.setPoints(realPoints);
    p.setUserId(userId);
    p.setType(type);
    save(p);
    // 4.更新总积分到Redis
    String key = RedisConstants.POINTS_BOARD_KEY_PREFIX + now.format(DateUtils.POINTS_BOARD_SUFFIX_FORMATTER);
    redisTemplate.opsForZSet().incrementScore(key, userId.toString(), realPoints);
}

查询积分榜

在个人中心,学生可以查看指定赛季积分排行榜(只显示前100 ),还可以查看自己总积分和排名。而且排行榜分为本赛季榜单和历史赛季榜单。

我们可以在一个接口中同时实现这两类榜单的查询。


分析和设计接口

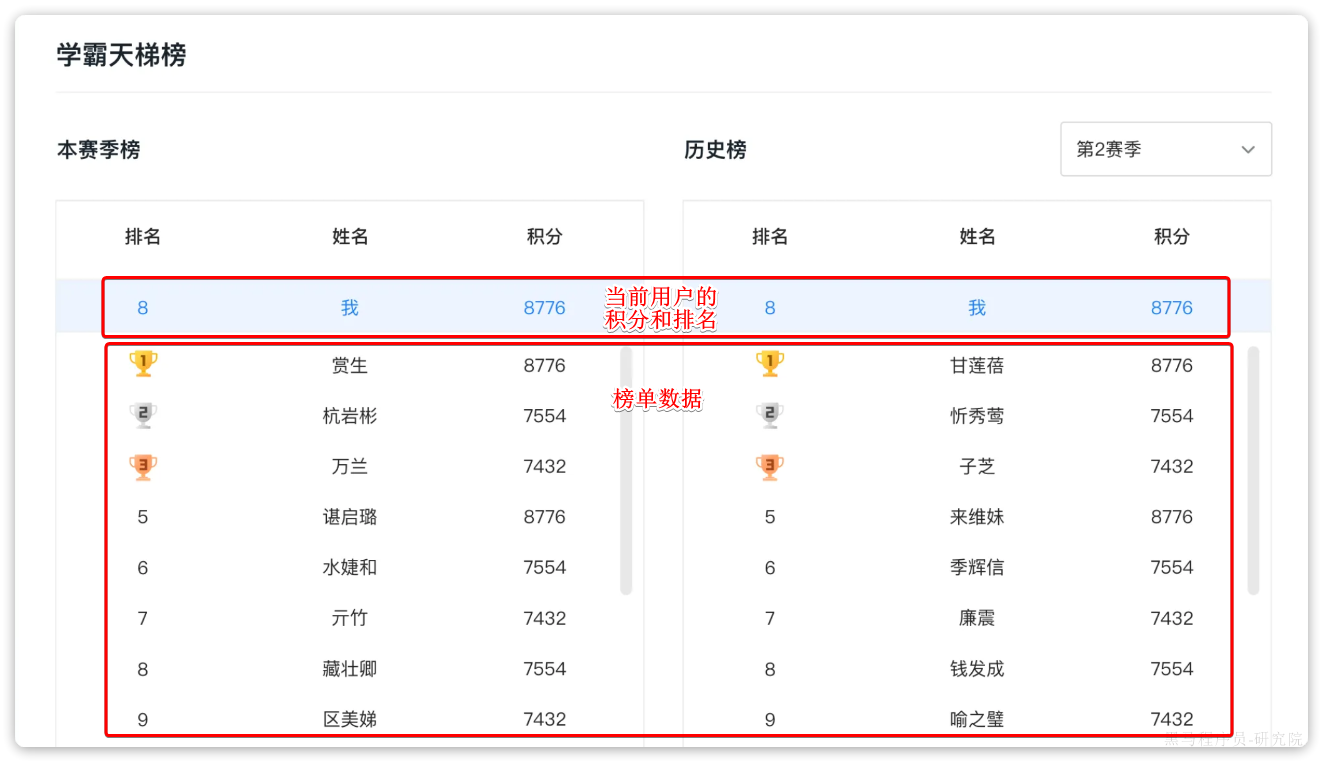

首先,我们来看一下页面原型(这里我给出的是原型对应的设计稿,也就是最终前端设计的页面效果):


首先我们分析一下请求参数:

  • 榜单数据非常多,不可能一次性查询出来,因此这里一定是分页查询(滚动分页),需要分页参数。
  • 由于要查询历史榜单需要知道赛季,因此参数中需要指定赛季id。当赛季id为空,我们认定是查询当前赛季。这样就可以把两个接口合二为一。

然后是返回值,无论是历史榜单还是当前榜单,结构都一样。分为两部分:

  • 当前用户的积分和排名。当前用户不一定上榜,因此需要单独查询
  • 榜单数据。就是N个用户的积分、排名形成的集合。

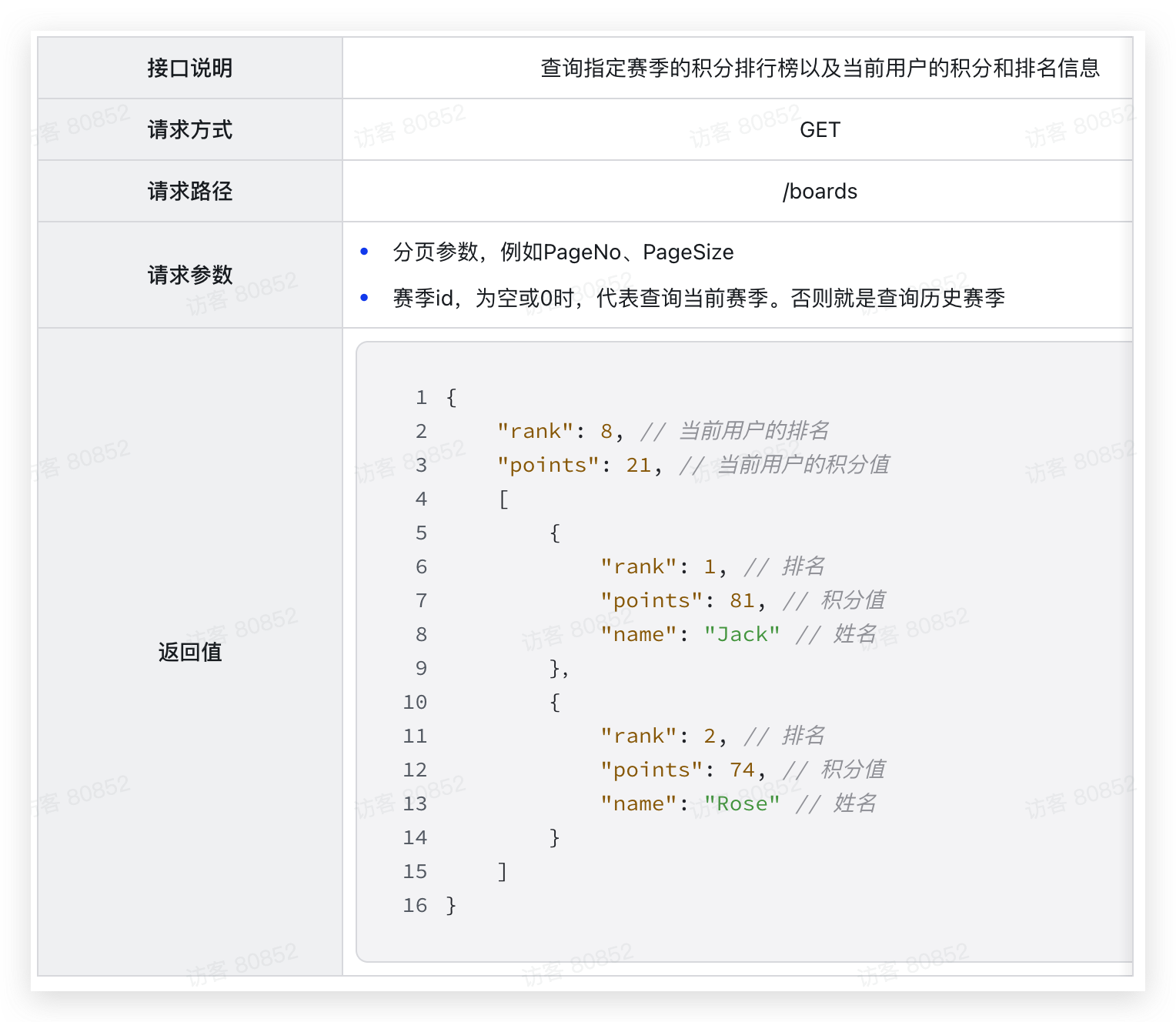

综上,接口信息如下:

image-20240214023326783

实体类

查询积分排行榜接口中包括3个实体:

  • 查询条件QUERY实体
  • 分页返回结果VO实体
  • 分页中每一条数据的VO实体

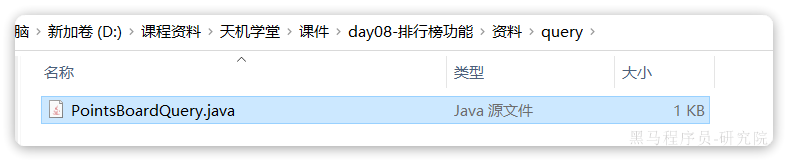

这些在课前资料中都提供好了。

首先是QUERY实体:

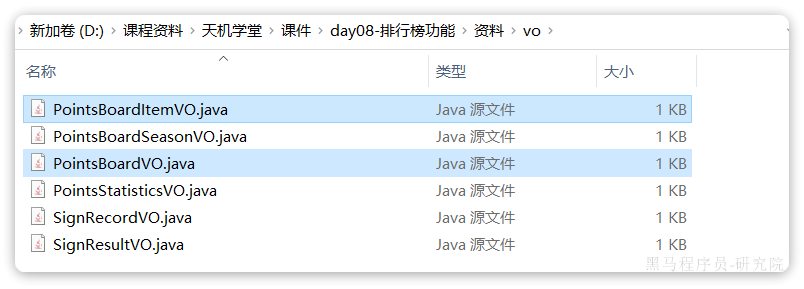

然后是分页VO实体、分页条目VO实体:



实现接口

首先,在tj-learningcom.tianji.learning.controller.PointsBoardController中定义接口:

Java
package com.tianji.learning.controller;

import com.tianji.common.utils.BeanUtils;
import com.tianji.common.utils.CollUtils;
import com.tianji.learning.domain.po.PointsBoardSeason;
import com.tianji.learning.domain.query.PointsBoardQuery;
import com.tianji.learning.domain.vo.PointsBoardVO;
import com.tianji.learning.service.IPointsBoardService;
import io.swagger.annotations.Api;
import io.swagger.annotations.ApiOperation;
import lombok.RequiredArgsConstructor;
import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.bind.annotation.RestController;

import java.time.LocalDateTime;
import java.util.List;

/**
 * <p>
 * 学霸天梯榜 控制器
 * </p>
 */
@RestController
@RequiredArgsConstructor
@RequestMapping("/boards")
@Api(tags = "积分相关接口")
public class PointsBoardController {

    private final IPointsBoardService pointsBoardService;

    @GetMapping
    @ApiOperation("分页查询指定赛季的积分排行榜")
    public PointsBoardVO queryPointsBoardBySeason(PointsBoardQuery query){
        return pointsBoardService.queryPointsBoardBySeason(query);
    }

}

然后,在com.tianji.learning.service.IPointsBoardService中定义service方法:

Java
package com.tianji.learning.service;

import com.baomidou.mybatisplus.extension.service.IService;
import com.tianji.learning.domain.po.PointsBoard;
import com.tianji.learning.domain.query.PointsBoardQuery;
import com.tianji.learning.domain.vo.PointsBoardVO;

import java.util.List;

/**
 * <p>
 * 学霸天梯榜 服务类
 * </p>
 */
public interface IPointsBoardService extends IService<PointsBoard> {
    PointsBoardVO queryPointsBoardBySeason(PointsBoardQuery query);
}

然后,在com.tianji.learning.service.impl.PointsBoardServiceImpl中实现方法:

Java
package com.tianji.learning.service.impl;

import com.baomidou.mybatisplus.extension.plugins.pagination.Page;
import com.baomidou.mybatisplus.extension.service.impl.ServiceImpl;
import com.tianji.api.client.user.UserClient;
import com.tianji.api.dto.user.UserDTO;
import com.tianji.common.utils.CollUtils;
import com.tianji.common.utils.DateUtils;
import com.tianji.common.utils.UserContext;
import com.tianji.learning.constants.RedisConstants;
import com.tianji.learning.domain.po.PointsBoard;
import com.tianji.learning.domain.query.PointsBoardQuery;
import com.tianji.learning.domain.vo.PointsBoardItemVO;
import com.tianji.learning.domain.vo.PointsBoardVO;
import com.tianji.learning.mapper.PointsBoardMapper;
import com.tianji.learning.service.IPointsBoardService;
import com.tianji.learning.utils.TableInfoContext;
import lombok.RequiredArgsConstructor;
import org.springframework.data.redis.core.BoundZSetOperations;
import org.springframework.data.redis.core.StringRedisTemplate;
import org.springframework.data.redis.core.ZSetOperations;
import org.springframework.stereotype.Service;

import java.time.LocalDateTime;
import java.util.*;
import java.util.stream.Collectors;

import static com.tianji.learning.constants.LearningConstants.POINTS_BOARD_TABLE_PREFIX;

/**
 * <p>
 * 学霸天梯榜 服务实现类
 * </p>
 *
 * @author 虎哥
 */
@Service
@RequiredArgsConstructor
public class PointsBoardServiceImpl extends ServiceImpl<PointsBoardMapper, PointsBoard> implements IPointsBoardService {

    private final StringRedisTemplate redisTemplate;

    private final UserClient userClient;

    @Override
    public PointsBoardVO queryPointsBoardBySeason(PointsBoardQuery query) {
        // 1.判断是否是查询当前赛季
        Long season = query.getSeason();
        boolean isCurrent = season == null || season == 0;
        // 2.获取Redis的Key
        LocalDateTime now = LocalDateTime.now();
        String key = RedisConstants.POINTS_BOARD_KEY_PREFIX + now.format(DateUtils.POINTS_BOARD_SUFFIX_FORMATTER);
        // 2.查询我的积分和排名
        PointsBoard myBoard = isCurrent ?
                queryMyCurrentBoard(key) : // 查询当前榜单(Redis)
                queryMyHistoryBoard(season); // 查询历史榜单(MySQL)
        // 3.查询榜单列表
        List<PointsBoard> list = isCurrent ?
                queryCurrentBoardList(key, query.getPageNo(), query.getPageSize()) :
                queryHistoryBoardList(query);
        // 4.封装VO
        PointsBoardVO vo = new PointsBoardVO();
        // 4.1.处理我的信息
        if (myBoard != null) {
            vo.setPoints(myBoard.getPoints());
            vo.setRank(myBoard.getRank());
        }
        if (CollUtils.isEmpty(list)) {
            return vo;
        }
        // 4.2.查询用户信息
        Set<Long> uIds = list.stream().map(PointsBoard::getUserId).collect(Collectors.toSet());
        List<UserDTO> users = userClient.queryUserByIds(uIds);
        Map<Long, String> userMap = new HashMap<>(uIds.size());
        if(CollUtils.isNotEmpty(users)) {
            userMap = users.stream().collect(Collectors.toMap(UserDTO::getId, UserDTO::getName));
        }
        // 4.3.转换VO
        List<PointsBoardItemVO> items = new ArrayList<>(list.size());
        for (PointsBoard p : list) {
            PointsBoardItemVO v = new PointsBoardItemVO();
            v.setPoints(p.getPoints());
            v.setRank(p.getRank());
            v.setName(userMap.get(p.getUserId()));
            items.add(v);
        }
        vo.setBoardList(items);
        return vo;
    }

    private List<PointsBoard> queryHistoryBoardList(PointsBoardQuery query) {
        // TODO
        return null;
    }

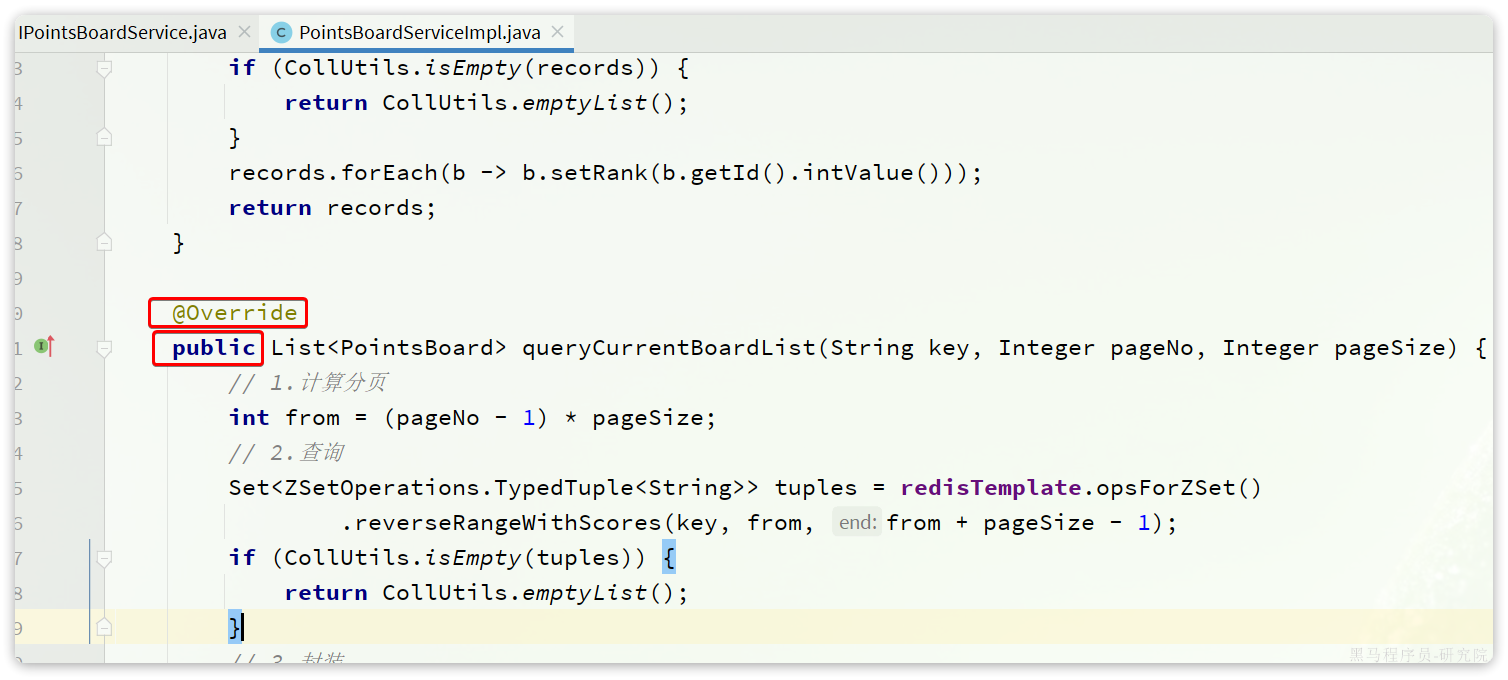

    public List<PointsBoard> queryCurrentBoardList(String key, Integer pageNo, Integer pageSize) {
        // 1.计算分页
        int from = (pageNo - 1) * pageSize;
        // 2.查询
        Set<ZSetOperations.TypedTuple<String>> tuples = redisTemplate.opsForZSet()
                .reverseRangeWithScores(key, from, from + pageSize - 1);
        if (CollUtils.isEmpty(tuples)) {
            return CollUtils.emptyList();
        }
        // 3.封装
        int rank = from + 1;
        List<PointsBoard> list = new ArrayList<>(tuples.size());
        for (ZSetOperations.TypedTuple<String> tuple : tuples) {
            String userId = tuple.getValue();
            Double points = tuple.getScore();
            if (userId == null || points == null) {
                continue;
            }
            PointsBoard p = new PointsBoard();
            p.setUserId(Long.valueOf(userId));
            p.setPoints(points.intValue());
            p.setRank(rank++);
            list.add(p);
        }
        return list;
    }

    private PointsBoard queryMyHistoryBoard(Long season) {
        // TODO
        return null;
    }

    private PointsBoard queryMyCurrentBoard(String key) {
        // 1.绑定key
        BoundZSetOperations<String, String> ops = redisTemplate.boundZSetOps(key);
        // 2.获取当前用户信息
        String userId = UserContext.getUser().toString();
        // 3.查询积分
        Double points = ops.score(userId);
        // 4.查询排名
        Long rank = ops.reverseRank(userId);
        // 5.封装返回
        PointsBoard p = new PointsBoard();
        p.setPoints(points == null ? 0 : points.intValue());
        p.setRank(rank == null ? 0 : rank.intValue() + 1);
        return p;
    }
}

历史排行榜

在天机学堂项目中,积分排行榜是分赛季的,每一个月是一个赛季。因此每到每个月的月初,就会进入一个新的赛季。所有用户的积分应该清零,重新累积。

但是,我们能把Redis中的榜单数据直接清空吗?显然不行!Redis中的榜单数据是上个月的数据,属于历史榜单了,直接清空就丢失了一个赛季的数据。

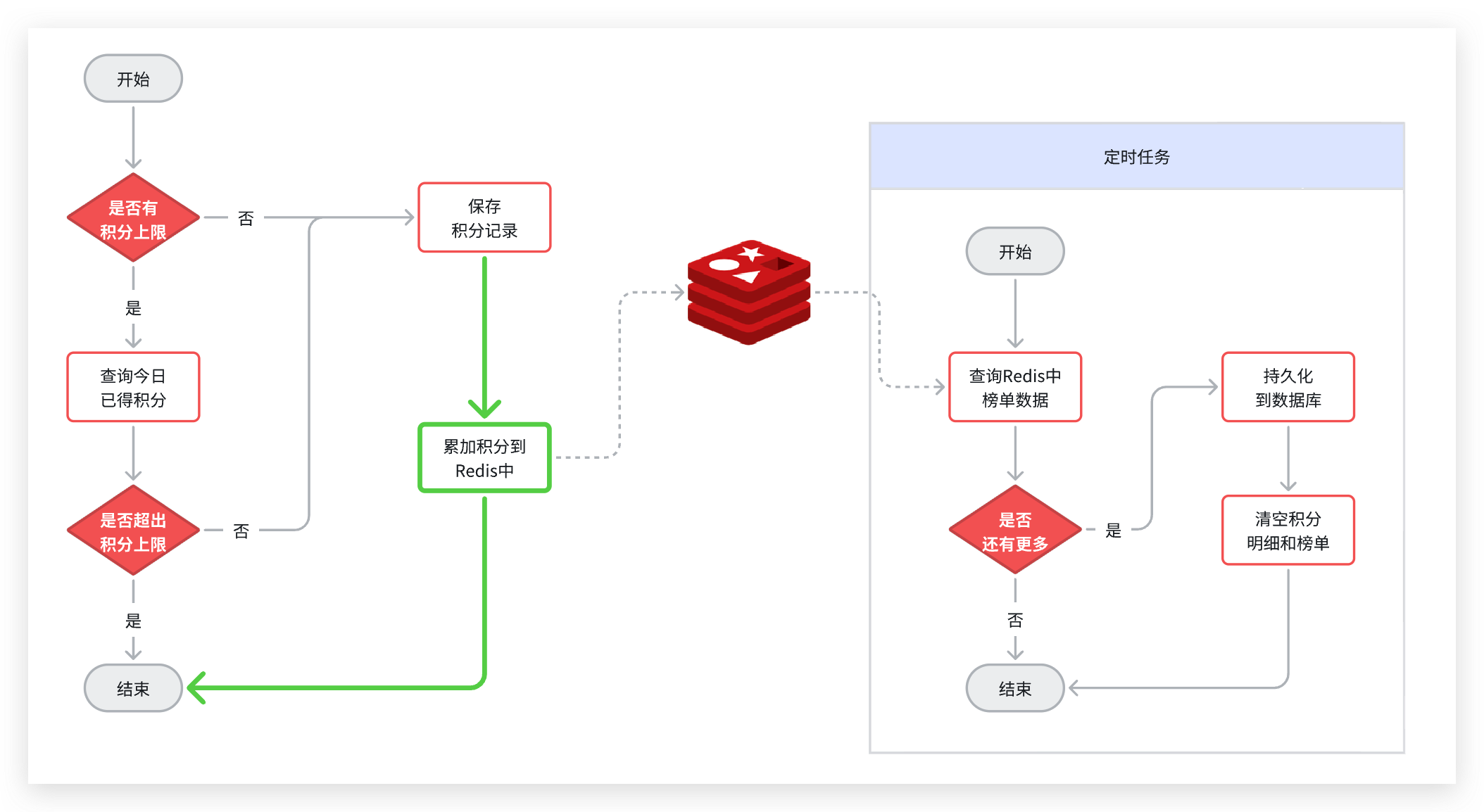

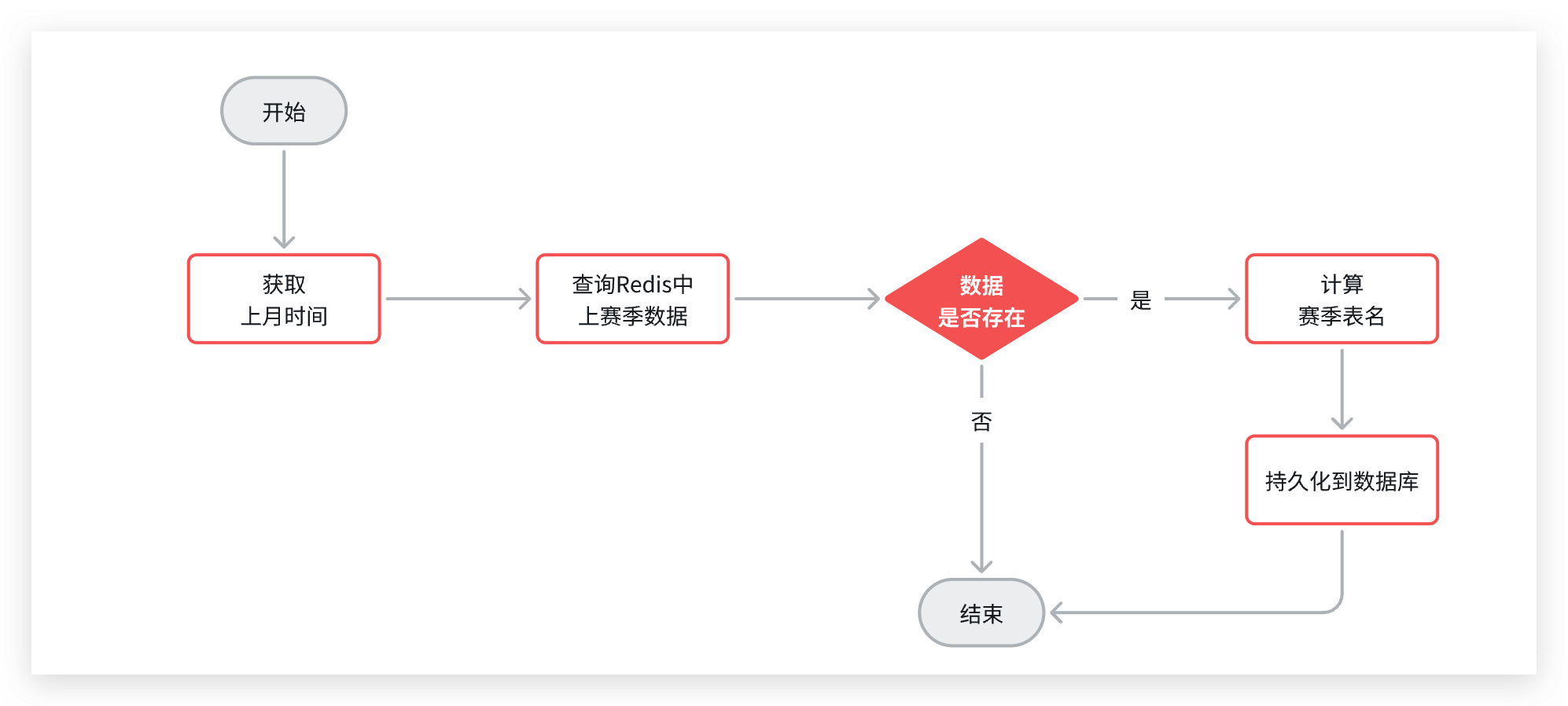

因此,我们必须将Redis中的历史数据持久化到数据库中,然后再清零。如图:

image-20240214023844466

不过,这里就有一个问题需要解决:

假如有数百万用户,这就意味着每个赛季榜单都有数百万数据。随着时间推移,历史赛季越来越多,如果全部保存到一张表中,数据量会非常恐怖!

该怎么办呢?


海量数据存储策略

对于数据库的海量数据存储,方案有很多,常见的有:



分区

表分区(Partition)是一种数据存储方案,可以解决单表数据较多的问题。MySQL5.1开始支持表分区功能。

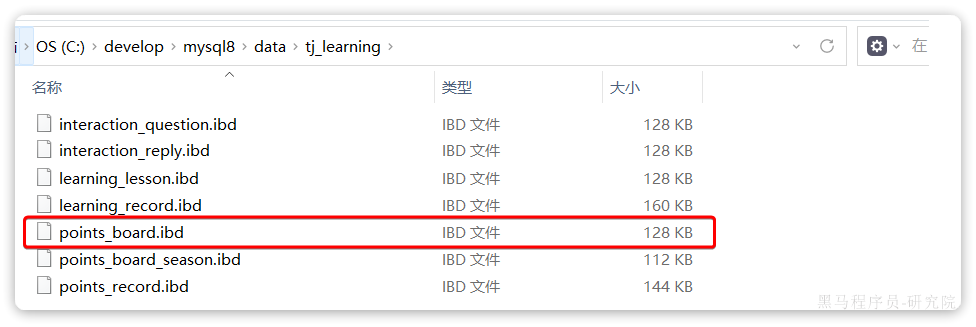

数据库的表最终肯定是保存在磁盘中,对于InoDB引擎,一张表的数据在磁盘上对应一个ibd文件。如图,我们的积分榜单表对应的文件:



如果表数据过多,就会导致文件体积非常大。文件就会跨越多个磁盘分区,数据检索时的速度就会非常慢。


为了解决这个问题,MySQL在5.1版本引入表分区功能。简单来说,就是按照某种规则,把表数据对应的ibd文件拆分成多个文件来存储。从物理上来看,一张表的数据被拆到多个表文件存储了;从逻辑上来看,他们对外表现是一张表。

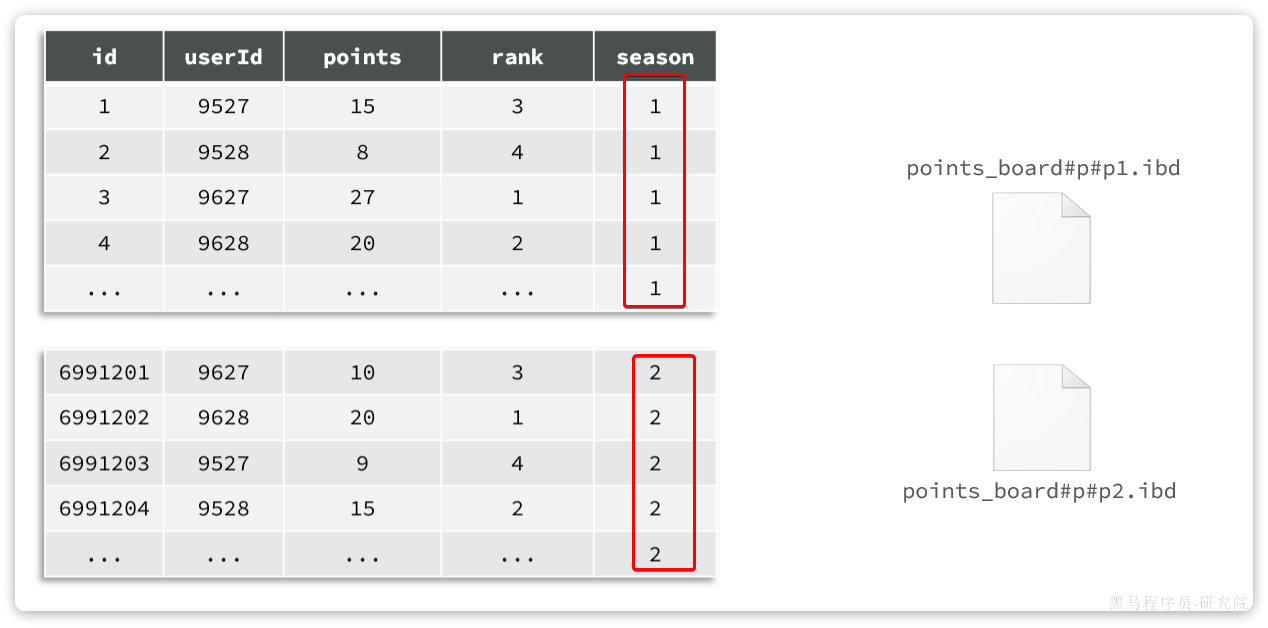

例如,我们的历史榜单数据,可以按照赛季切分:


此时,赛季榜单表的磁盘文件就被分成了两个文件。但逻辑上还是一张表。增删改查的方式不会有什么变化,只不过底层MySQL底层的处理上会有变更。例如检索时可以只检索某个文件,而不是全部。


这样做有几个好处:

  • 可以存储更多的数据,突破单表上限。甚至可以存储到不同磁盘,突破磁盘上限
  • 查询时可以根据规则只检索某一个文件,提高查询效率
  • 数据统计时,可以多文件并行统计,最后汇总结果,提高统计效率
  • 对于一些历史数据,如果不需要时,可以直接删除分区文件,提高删除效率

表分区的本质是对数据的水平拆分,而拆分的方式也有多种,常见的有:

  • Range分区:按照指定字段的取值范围分区
  • List分区:按照指定字段的枚举值分区,必须提前指定好所有的分区值,如果数据找不到分区会报错
  • Hash分区:基于字段做hash运算后分区,一般做hash运算的字段都是数值类型
  • Key分区:根据指定字段的值做运算的结果分区,与hash分区类似,但不限定字段类型

对于赛季榜单来说,最合适的分区方式是基于赛季值分区,我们希望同一个赛季放到一个分区。这就只能使用List分区,而List分区却需要枚举出所有可能的分区值。但是赛季分区id是无限的,无法全部枚举,所以就非常尴尬。


MySQL的表分区详细信息可参考下面的文档:

https://www.cnblogs.com/wenxuehai/p/15901779.html


分表

分表是一种表设计方案,由开发者在创建表时按照自己的业务需求拆分表。也就是说这是开发者自己对表的处理,与数据库无关。


而且,一旦做了分表,无论是逻辑上,还是物理上,就从一张表变成了多张表!增删改查的方式就发生了变化,必须自己考虑要去哪张表做数据处理。

分区则在逻辑上是同一张表,增删改查与以前没有区别。这就是分区和分表最大的一种区别。


水平分表

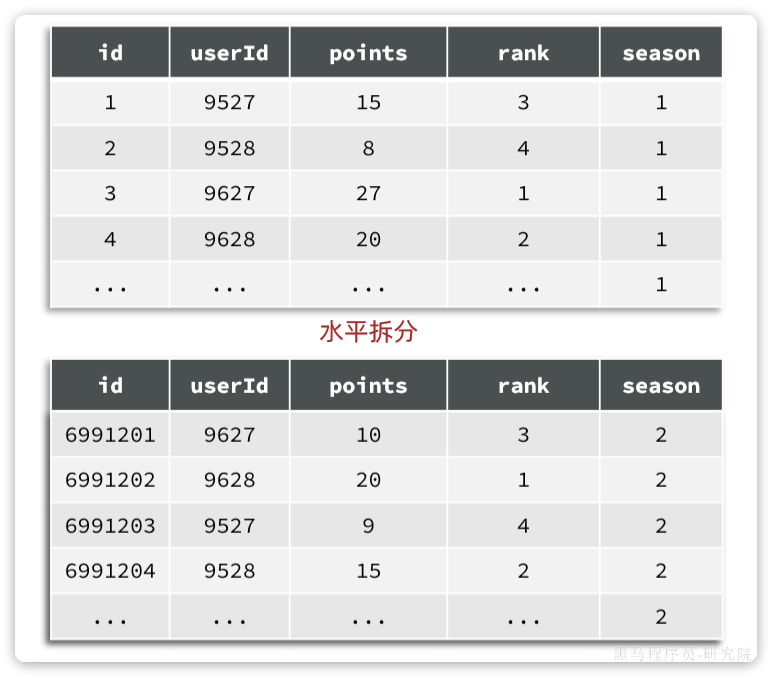

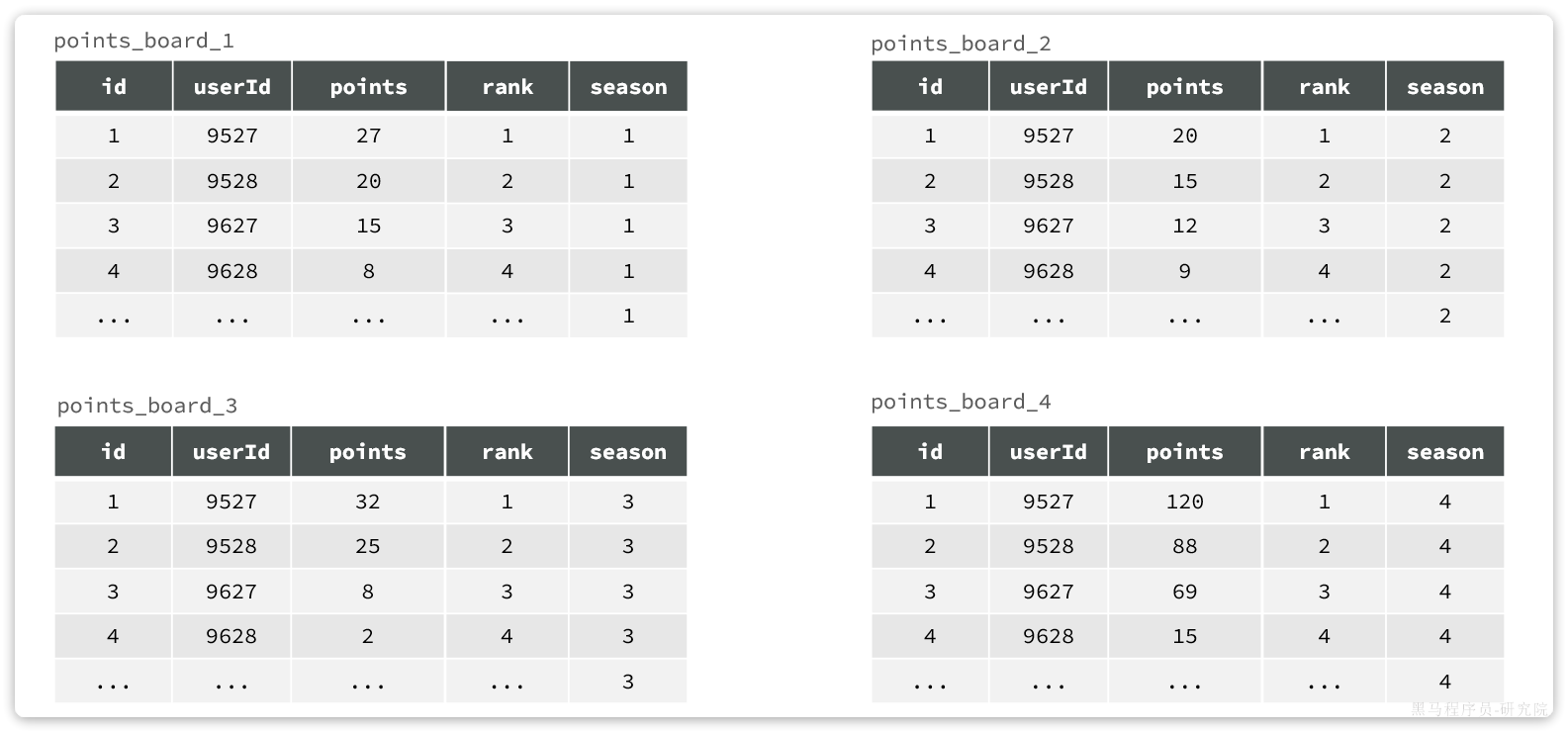

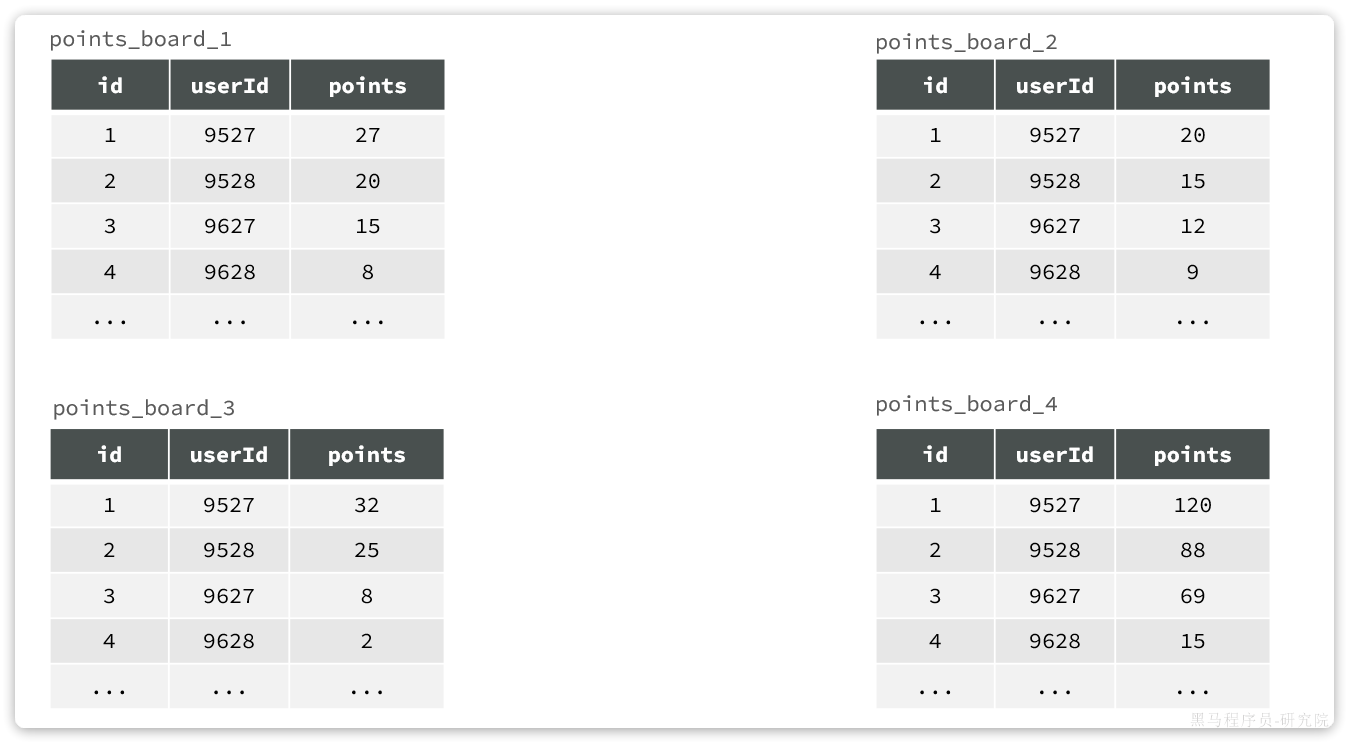

例如,对于赛季榜单,我们可以按照赛季拆分为多张表,每一个赛季一张新的表。如图:


这种方式就是水平分表,表结构不变,仅仅是每张表数据不同。查询赛季1,就找第一张表。查询赛季2,就找第二张表。

由于分表是开发者的行为,因此拆分方式更加灵活。除了水平分表,也可以做垂直分表


垂直分表

什么是垂直分表呢?

如果一张表的字段非常多,比如达到30个以上,这样的表我们称为宽表。宽表由于字段太多,单行数据体积就会非常大,虽然数据不多,但可能表体积也会非常大!从而影响查询效率。

例如一个用户信息表,除了用户基本信息,还包含很多其它功能信息:

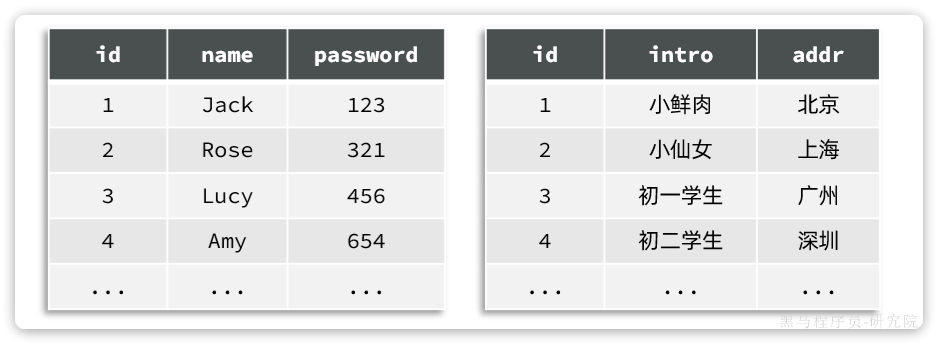

这个时候,我们就可以把其中的一些不常用字段拆分出去。一张表中包含登录常用字段,另一张表包含其它字段:


这个时候一张表就变成了两张表。而且两张表的结构不同数据也不同。这种按照字段拆分表的方式,称为垂直拆分


优缺点

分表方案与分区方案相比有一些优点:

  • 拆分方式更加灵活
  • 而且可以解决单表字段过多的问题

但是也有一些确定:

  • 增删改查时,需要自己判断访问哪张表
  • 垂直拆分还会导致事务问题及数据关联问题:原本一张表的操作,变为多张表操作。

不过,在开发中我们很多情况下业务需求复杂,更看重分表的灵活性。因此,我们大多数情况下都会选择分表方案。

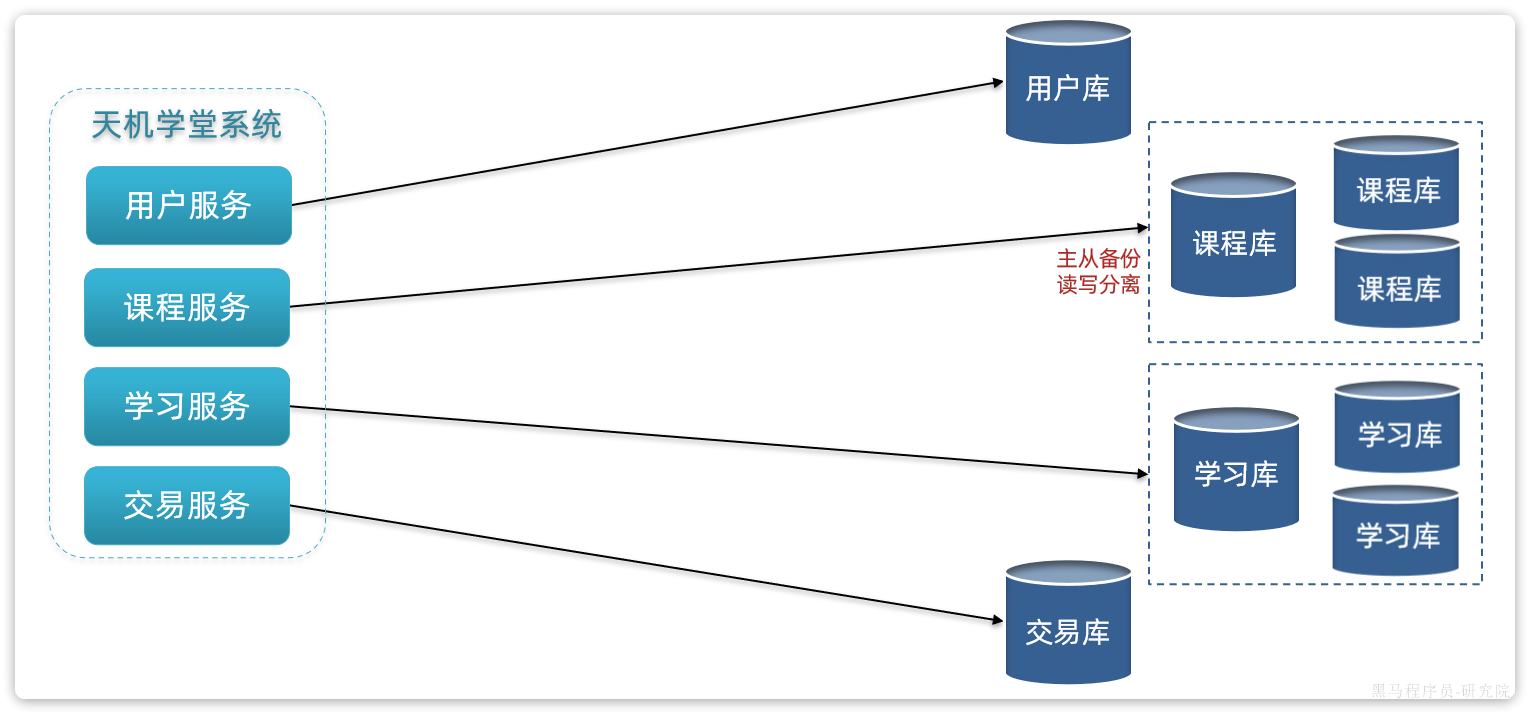

分库和集群

无论是分区,还是分表,我们刚才的分析都是建立在单个数据库的基础上。但是单个数据库也存在一些问题:

  • 单点故障问题:数据库发生故障,整个系统就会瘫痪
  • 单库的性能瓶颈问题:单库受服务器限制,其网络带宽、CPU、连接数都有瓶颈
  • 单库的存储瓶颈问题:单库的磁盘空间有上限,如果磁盘过大,数据检索的速度又会变慢

综上,在大型系统中,我们除了要做分表、还需要对数据做分库,建立综合集群。


首先,在微服务项目中,我们会按照项目模块,每个微服务使用独立的数据库,因此每个库的表是不同的,这种分库模式成为垂直分库

而为了保证单节点的高可用性,我们会给数据库建立主从集群,主节点向从节点同步数据。两者结构一样,可以看做是水平扩展


这个时候就会出现垂直分库、水平扩展的综合集群,如图:



这种模式的优缺点:

优点:

  • 解决了海量数据存储问题,突破了单机存储瓶颈
  • 提高了并发能力,突破了单机性能瓶颈
  • 避免了单点故障

缺点:

  • 成本非常高
  • 数据聚合统计比较麻烦
  • 主从同步的一致性问题
  • 分布式事务问题

历史榜单的存储策略

天机学堂项目是一个教育类项目,用户规模并不会很高,一般在十多万到百万级别。因此最终的数据规模也并不会非常庞大。

综合之前的分析,结合天机学堂的项目情况,我们可以对榜单数据做分表,但是暂时不需要做分库和集群。


由于我们要解决的是数据过多问题,因此分表的方式选择水平分表。具体来说,就是按照赛季拆分,每一个赛季是一个独立的表,如图:


不过这里我们可以做一些简化:

  • 我们可以将id采用自增id,那么id就是排名,排名字段就不需要了。
  • 不同赛季用不同表,那么赛季字段就不需要了。

综上,最终表结构可以是这样:


不过这就存在一个问题,每个赛季要有不同的表,这些表什么时候创建呢?


显然,应该在每个赛季刚开始的时候(月初)来创建新的赛季榜单表。每个月的月初执行一个创建表的任务,我们可以利用定时任务来实现。

由于表的名称中包含赛季id,因此在定时任务中我们还要先查询赛季信息,获取赛季id,拼接得到表名,最后创建表。

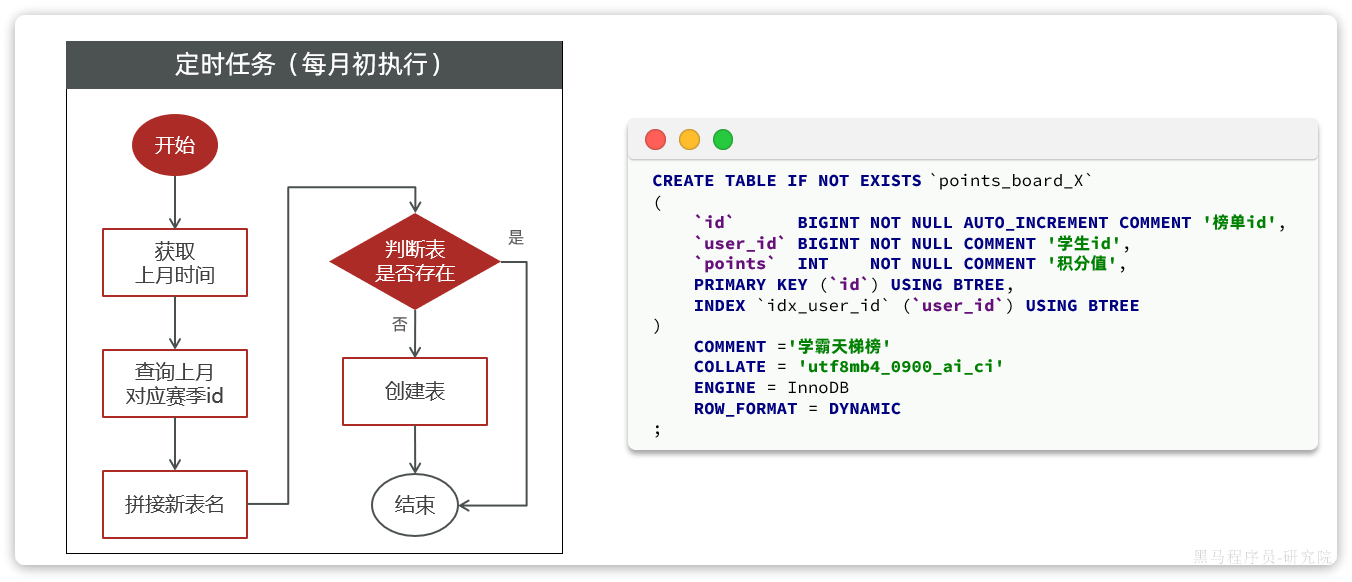

大概流程如图:



表结构如下:

SQL
 CREATE TABLE IF NOT EXISTS `points_board_X`
 (
    `id`      BIGINT NOT NULL AUTO_INCREMENT COMMENT '榜单id',
    `user_id` BIGINT NOT NULL COMMENT '学生id',
    `points`  INT    NOT NULL COMMENT '积分值',
    PRIMARY KEY (`id`) USING BTREE,
    INDEX `idx_user_id` (`user_id`) USING BTREE
 )
    COMMENT ='学霸天梯榜'
    COLLATE = 'utf8mb4_0900_ai_ci'
    ENGINE = InnoDB
    ROW_FORMAT = DYNAMIC
 ;

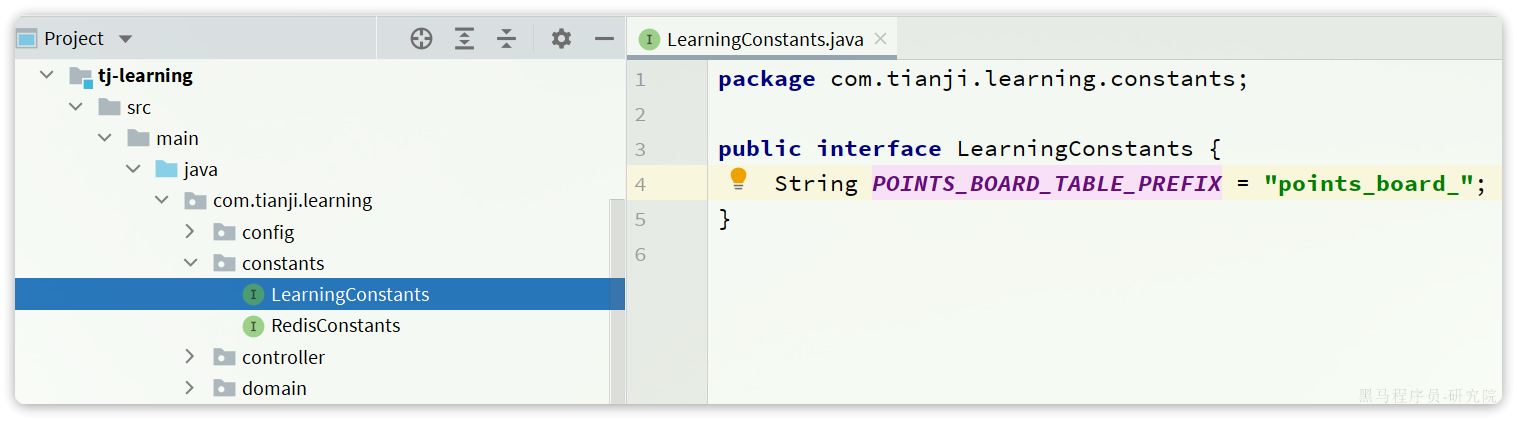

表名称的前缀是points_board_,我们应该将其定义为常量。在tj-learning模块中定义:

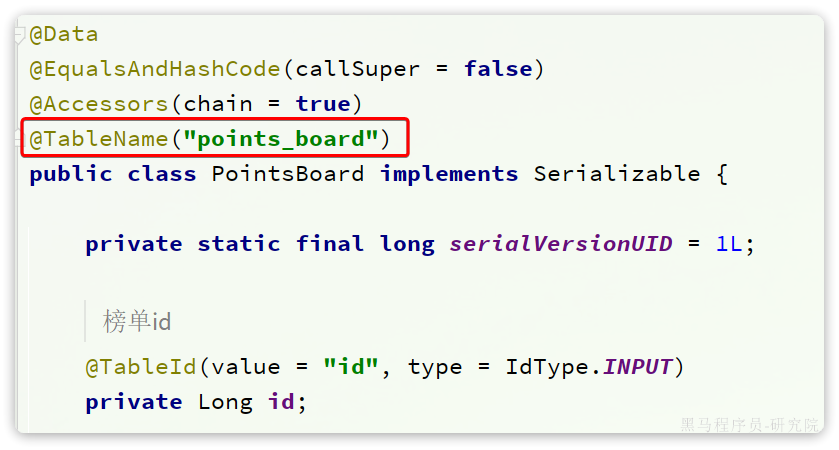

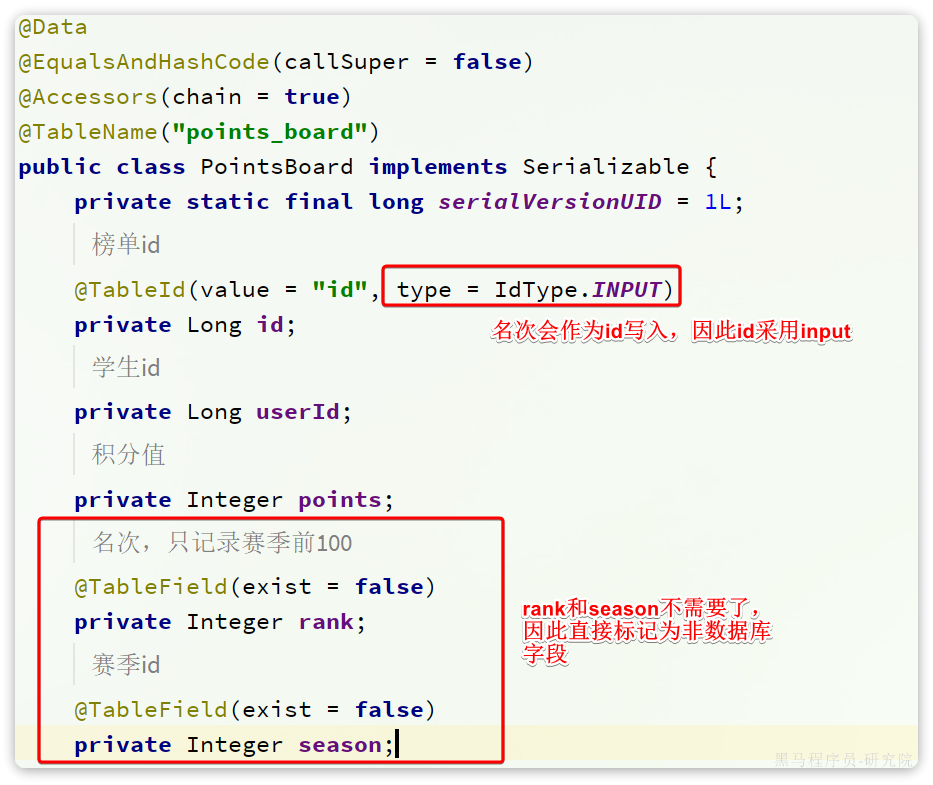

同时,表中的字段少了2个(rank、season),因此我们需要修改对应的实体类:



定时任务生成榜单表

接下来,我们通过SpringTask定义一个定时任务,在每月初动态生成赛季榜单表。


定时任务

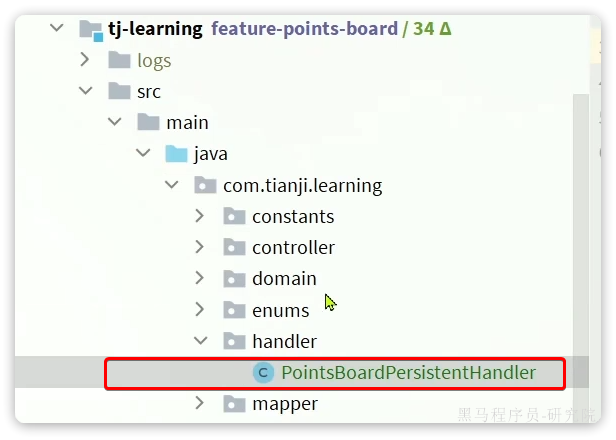

首先,在tj-learning模块下定义一个任务处理类:


代码如下:

Java
package com.tianji.learning.handler;

import com.tianji.common.utils.CollUtils;
import com.tianji.common.utils.DateUtils;
import com.tianji.learning.service.IPointsBoardSeasonService;
import com.tianji.learning.service.IPointsBoardService;
import lombok.RequiredArgsConstructor;
import org.springframework.stereotype.Component;

import java.time.LocalDateTime;
import java.util.List;

import static com.tianji.learning.constants.LearningConstants.POINTS_BOARD_TABLE_PREFIX;

@Component
@RequiredArgsConstructor
public class PointsBoardPersistentHandler {

    private final IPointsBoardSeasonService seasonService;

    private final IPointsBoardService pointsBoardService;

    @Scheduled(cron = "0 0 3 1 * ?") // 每月1号,凌晨3点执行
    public void createPointsBoardTableOfLastSeason(){
        // 1.获取上月时间
        LocalDateTime time = LocalDateTime.now().minusMonths(1);
        // 2.查询赛季id
        Integer season = seasonService.querySeasonByTime(time);
        if (season == null) {
            // 赛季不存在
            return;
        }
        // 3.创建表
        pointsBoardService.createPointsBoardTableBySeason(season);
    }
}

这里调用了两个service的方法,一个是查询赛季,一个是创建表。


查询赛季id

首先,我们在tj-learning模块的com.tianji.learning.service.IPointsBoardSeasonService中定义查询赛季的方法:

Java
package com.tianji.learning.service;

import com.baomidou.mybatisplus.extension.service.IService;
import com.tianji.learning.domain.po.PointsBoardSeason;

import java.time.LocalDateTime;

/**
 * <p>
 *  服务类
 * </p>
 */
public interface IPointsBoardSeasonService extends IService<PointsBoardSeason> {

    Integer querySeasonByTime(LocalDateTime time);
}

然后在com.tianji.learning.service.impl.PointsBoardSeasonServiceImpl中实现该方法:

Java
package com.tianji.learning.service.impl;

import com.baomidou.mybatisplus.extension.service.impl.ServiceImpl;
import com.tianji.learning.domain.po.PointsBoardSeason;
import com.tianji.learning.mapper.PointsBoardSeasonMapper;
import com.tianji.learning.service.IPointsBoardSeasonService;
import org.springframework.stereotype.Service;

import java.time.LocalDateTime;
import java.util.Optional;

/**
 * <p>
 *  服务实现类
 * </p>
 */
@Service
public class PointsBoardSeasonServiceImpl extends ServiceImpl<PointsBoardSeasonMapper, PointsBoardSeason> implements IPointsBoardSeasonService {

    @Override
    public Integer querySeasonByTime(LocalDateTime time) {
        Optional<PointsBoardSeason> optional = lambdaQuery()
                .le(PointsBoardSeason::getBeginTime, time)
                .ge(PointsBoardSeason::getEndTime, time)
                .oneOpt();
        return optional.map(PointsBoardSeason::getId).orElse(null);
    }
}

创建表

tj-learning模块的com.tianji.learning.service.IPointsBoardService中定义创建表的方法:

Java
package com.tianji.learning.service;

import com.baomidou.mybatisplus.extension.service.IService;
import com.tianji.learning.domain.po.PointsBoard;
import com.tianji.learning.domain.query.PointsBoardQuery;
import com.tianji.learning.domain.vo.PointsBoardVO;

import java.util.List;

/**
 * <p>
 * 学霸天梯榜 服务类
 * </p>
 */
public interface IPointsBoardService extends IService<PointsBoard> {
    PointsBoardVO queryPointsBoardBySeason(PointsBoardQuery query);

    void createPointsBoardTableBySeason(Integer season);
}

然后在com.tianji.learning.service.impl.PointsBoardServiceImpl中实现该方法:

Java
@Override
public void createPointsBoardTableBySeason(Integer season) {
    getBaseMapper().createPointsBoardTable(POINTS_BOARD_TABLE_PREFIX + season);
}

这里的建表语句肯定是自定义SQL,需要现在在com.tianji.learning.mapper.PointsBoardMapper中定义出方法:

Java
package com.tianji.learning.mapper;

import com.baomidou.mybatisplus.core.mapper.BaseMapper;
import com.tianji.learning.domain.po.PointsBoard;
import org.apache.ibatis.annotations.Param;

/**
 * <p>
 * 学霸天梯榜 Mapper 接口
 * </p>
 */
public interface PointsBoardMapper extends BaseMapper<PointsBoard> {

    void createPointsBoardTable(@Param("tableName") String tableName);
}

然后在tj-learning模块的src/resources/mapper/PointsBoardMapper.xml中编写SQL:

XML
<?xml version="1.0" encoding="UTF-8"?>
<!DOCTYPE mapper PUBLIC "-//mybatis.org//DTD Mapper 3.0//EN" "http://mybatis.org/dtd/mybatis-3-mapper.dtd">
<mapper namespace="com.tianji.learning.mapper.PointsBoardMapper">

    <insert id="createPointsBoardTable" parameterType="java.lang.String">
        CREATE TABLE `${tableName}`
        (
            `id`      BIGINT NOT NULL AUTO_INCREMENT COMMENT '榜单id',
            `user_id` BIGINT NOT NULL COMMENT '学生id',
            `points`  INT    NOT NULL COMMENT '积分值',
            PRIMARY KEY (`id`) USING BTREE,
            INDEX `idx_user_id` (`user_id`) USING BTREE
        )
            COMMENT ='学霸天梯榜'
            COLLATE = 'utf8mb4_0900_ai_ci'
            ENGINE = InnoDB
            ROW_FORMAT = DYNAMIC
    </insert>
</mapper>

分布式任务调度

目前,我们的定时任务都是基于SpringTask来实现的。但是SpringTask存在一些问题:

  • 当微服务多实例部署时,定时任务会被执行多次。而事实上我们只需要这个任务被执行一次即可。
  • 我们除了要定时创建表,还要定时持久化Redis数据到数据库,我们希望这多个定时任务能够按照顺序依次执行,SpringTask无法控制任务顺序

不仅仅是SpringTask,其它单机使用的定时任务工具,都无法实现像这种任务执行者的调度、任务执行顺序的编排、任务监控等功能。这些功能必须要用到分布式任务调度组件。


分布式任务调度原理

那么分布式任务调度是如何实现任务调度和编排的呢?

我们先来看看普通定时任务的实现原理,一般定时任务中会有两个组件:

  • 任务:要执行的代码
  • 任务触发器:基于定义好的规则触发任务

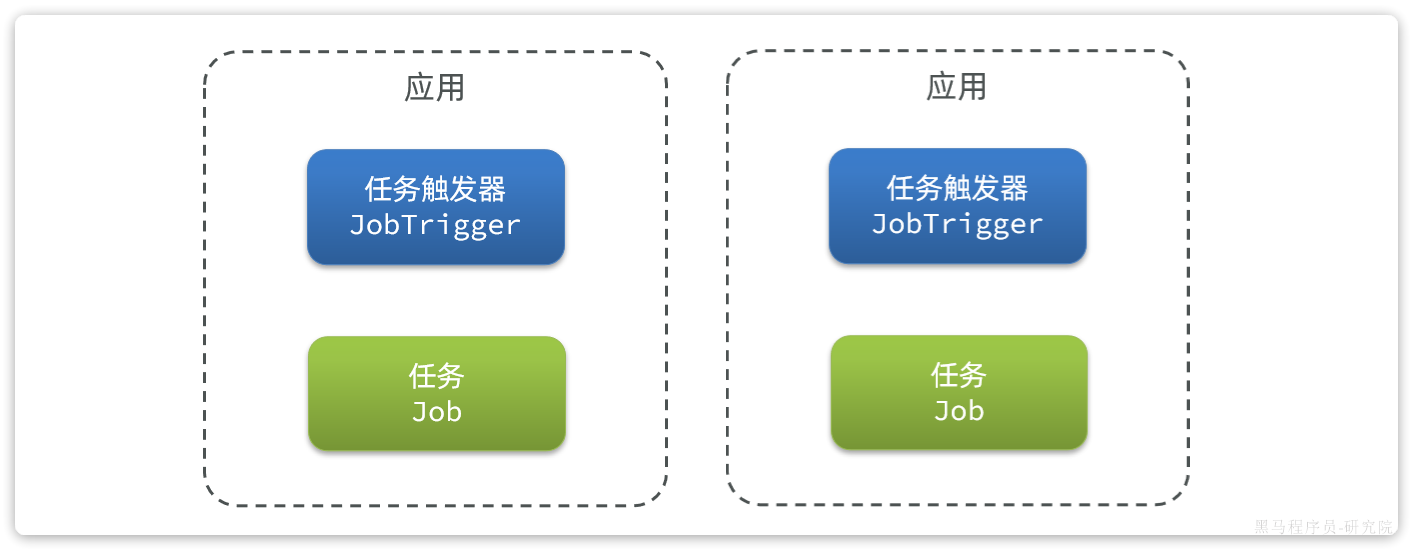

因此在多实例部署的时候,每个启动的服务实例都会有自己的任务触发器,这样就会导致各个实例各自运行,无法统一控制:


那如果我们想要统一控制各个服务实例的任务执行和调度该怎么办?


大家应该能想到:就是要把任务触发器提取到各个服务实例之外,去做统一的触发、统一的调度。

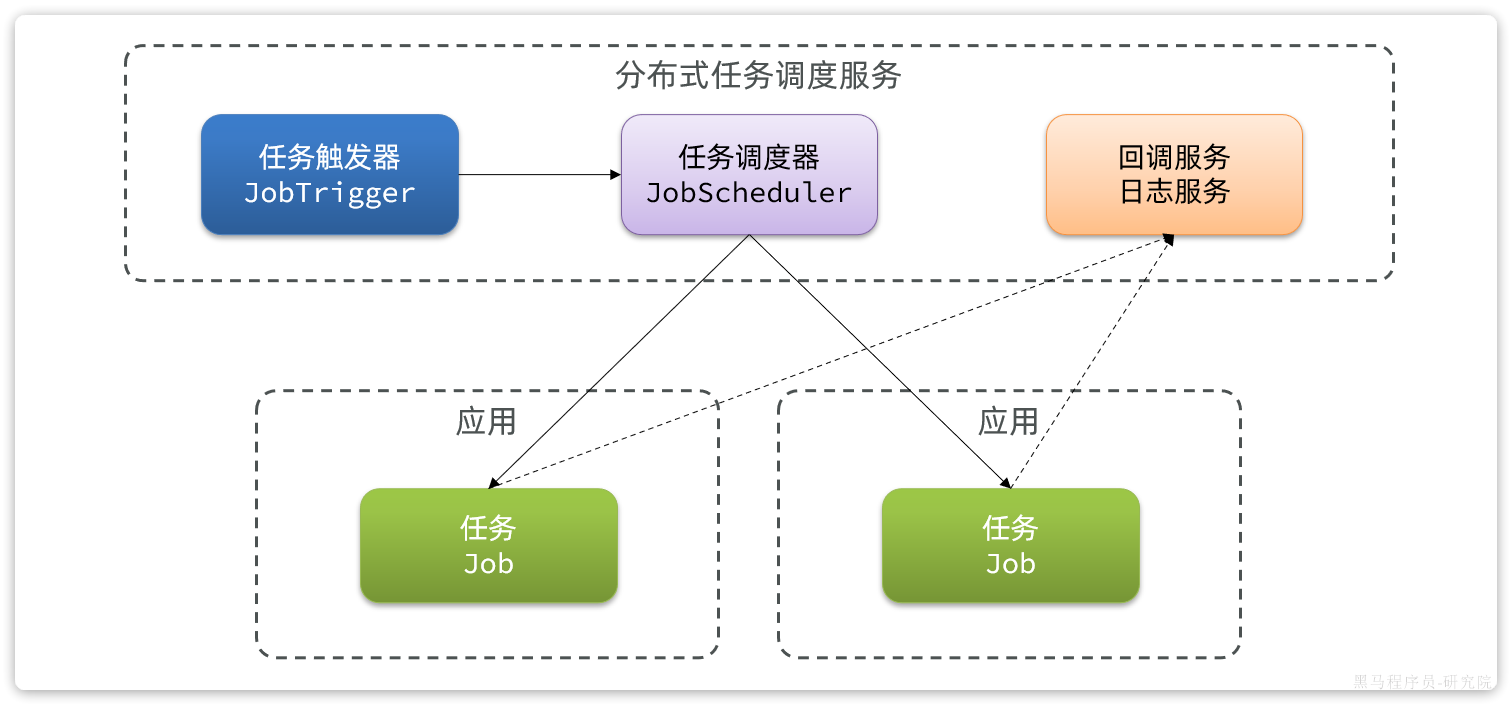

事实上,大多数的分布式任务调度组件都是这样做的:



这样一来,具体哪个任务该执行,什么时候执行,交给哪个应用实例来执行,全部都有统一的任务调度服务来统一控制。并且执行过程中的任务结果还可以通过回调接口返回,让我们方便的查看任务执行状态、执行日志。这样的服务就是分布式调度服务了。


分布式任务调度技术对比

能够实现分布式任务调度的技术有很多,常见的有:

QuartzXXL-JobSchedulerXPowerJob
定时类型CRON频率、间隔、CRON频率、间隔、CRON、OpenAPI频率、间隔、CRON、OpenAPI
任务类型Java多语言脚本多语言脚本多语言脚本
任务调度方式随机单机、分片单机、广播、Map、MapReduce单机、广播、分片、Map、MapReduce
管理控制台支持支持支持
日志白屏支持支持支持
报警监控支持支持支持
工作流有限支持支持

其中:

  • Quartz由于功能相对比较落后,现在已经很少被使用了。
  • SchedulerX是阿里巴巴的云产品,收费。
  • PowerJob是阿里员工自己开源的一个组件,功能非常强大,不过目前市值占比还不高,还需要等待市场检验。
  • XXL-JOB:开源免费,功能虽然不如PowerJob,不过目前市场占比最高,稳定性有保证。

我们课堂中会选择XXL-JOB这个组件,如果你们企业具备探索精神,而且需要一些分布式运算功能,推荐使用PowerJob。


XXL-JOB介绍

官网地址:https://www.xuxueli.com/xxl-job/

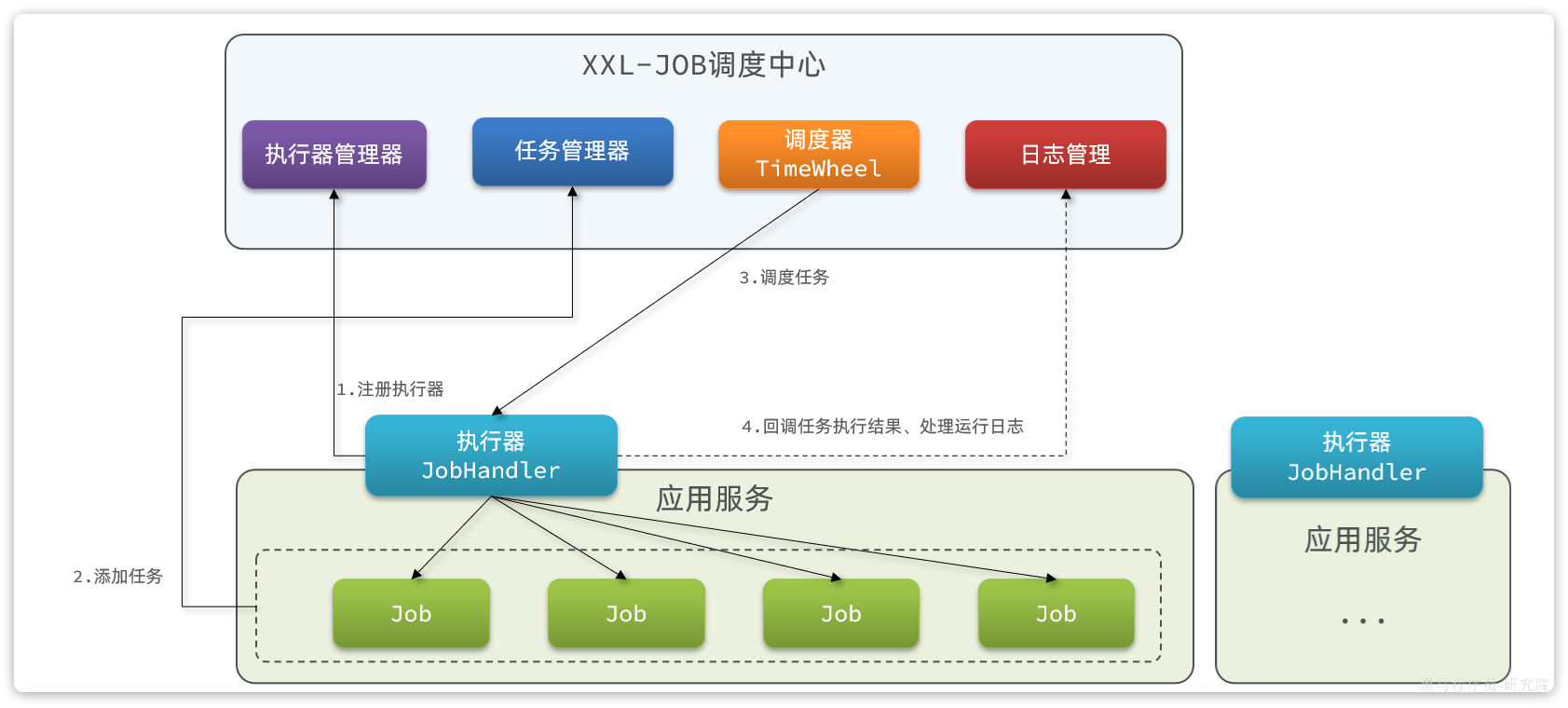

XXL-JOB的运行原理和架构如图:


XXL-JOB分为两部分:

  • 执行器:我们的服务引入一个XXL-JOB的依赖,就可以通过配置创建一个执行器。负责与XXL-JOB调度中心交互,执行本地任务。
  • 调度中心:一个独立服务,负责管理执行器、管理任务、任务执行的调度、任务结果和日志收集。

XXL-JOB定时创建榜单表

接下来,我们就来一个XXL-JOB的快速入门,顺便改造一下之前用SpringTask实现的定时创建榜单表的功能。


部署调度中心

调度中心在我们提供的虚拟机开发环境中已经部署完成了。访问:http://xxljob.tianji.com即可查看调度中心控制台页面。默认的账号密码是:admin/123456


如果要自己部署,分为两步:

  • 运行初始化SQL,创建数据库表
  • 利用Docker命令,创建并运行容器

课前资料已经给出了脚本:


Docker启动命令

sh
docker run \
-e PARAMS="--spring.datasource.url=jdbc:mysql://192.168.150.101:3306/xxl_job?Unicode=true&characterEncoding=UTF-8 \
--spring.datasource.username=root \
--spring.datasource.password=123" \
--restart=always \
-p 28080:8080 \
-v xxl-job-admin-applogs:/data/applogs \
--name xxl-job-admin \
-d \
xuxueli/xxl-job-admin:2.3.0

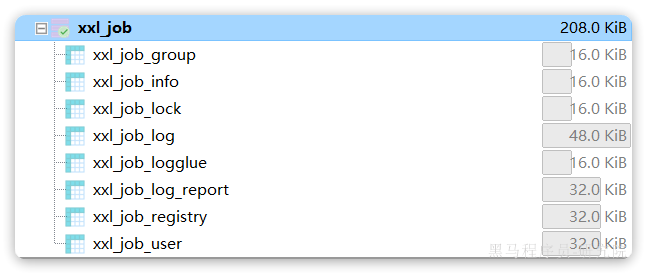

最终XXL-JOB的表结构如下:


说明:

  • xxl_job_lock:任务调度锁表;
  • xxl_job_group:执行器信息表,维护任务执行器信息;
  • xxl_job_info:调度扩展信息表: 用于保存XXL-JOB调度任务的扩展信息,如任务分组、任务名、机器地址、执行器、执行入参和报警邮件等等;
  • xxl_job_log:调度日志表: 用于保存XXL-JOB任务调度的历史信息,如调度结果、执行结果、调度入参、调度机器和执行器等等;
  • xxl_job_log_report:调度日志报表:用户存储XXL-JOB任务调度日志的报表,调度中心报表功能页面会用到;
  • xxl_job_logglue:任务GLUE日志:用于保存GLUE更新历史,用于支持GLUE的版本回溯功能;
  • xxl_job_registry:执行器注册表,维护在线的执行器和调度中心机器地址信息;
  • xxl_job_user:系统用户表;

微服务集成执行器

首先需要在tj-learning服务引入依赖:

XML
<!--xxl-job-->
<dependency>
    <groupId>com.xuxueli</groupId>
    <artifactId>xxl-job-core</artifactId>
</dependency>

然后还需要配置执行器,下面是一个配置执行器的示例:

Java
@Bean
public XxlJobSpringExecutor xxlJobExecutor() {
    logger.info(">>>>>>>>>>> xxl-job config init.");
    XxlJobSpringExecutor xxlJobSpringExecutor = new XxlJobSpringExecutor();
    xxlJobSpringExecutor.setAdminAddresses(adminAddresses);
    xxlJobSpringExecutor.setAppname(appname);
    xxlJobSpringExecutor.setIp(ip);
    xxlJobSpringExecutor.setPort(port);
    xxlJobSpringExecutor.setAccessToken(accessToken);
    xxlJobSpringExecutor.setLogPath(logPath);
    xxlJobSpringExecutor.setLogRetentionDays(logRetentionDays);

    return xxlJobSpringExecutor;
}

参数说明:

  • adminAddress:调度中心地址,天机学堂中就是填虚拟机地址
  • appname:微服务名称
  • ip和port:当前执行器的ip和端口,无需配置,自动获取
  • accessToken:访问令牌,在调度中心中配置令牌,所有执行器访问时都必须携带该令牌,否则无法访问。咱们项目的令牌已经配好,就是tianji。如果要修改,可以到虚拟机的/usr/local/src/xxl-job/application.properties文件中,修改xxl.job.accessToken属性,然后重启XXL-JOB即可。
  • logPath:任务运行日志的保存目录
  • logRetentionDays:日志最长保留时长

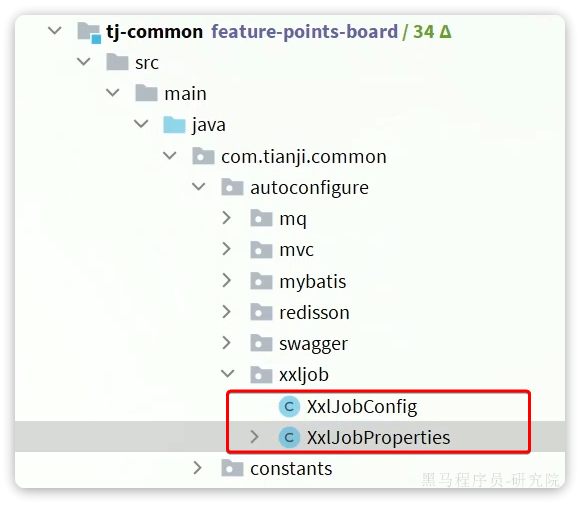

但是呢,大家完全不需要自己配置调度器了,因为在天机学堂的tj-common模块已经实现了XXL-JOB的自动装配:

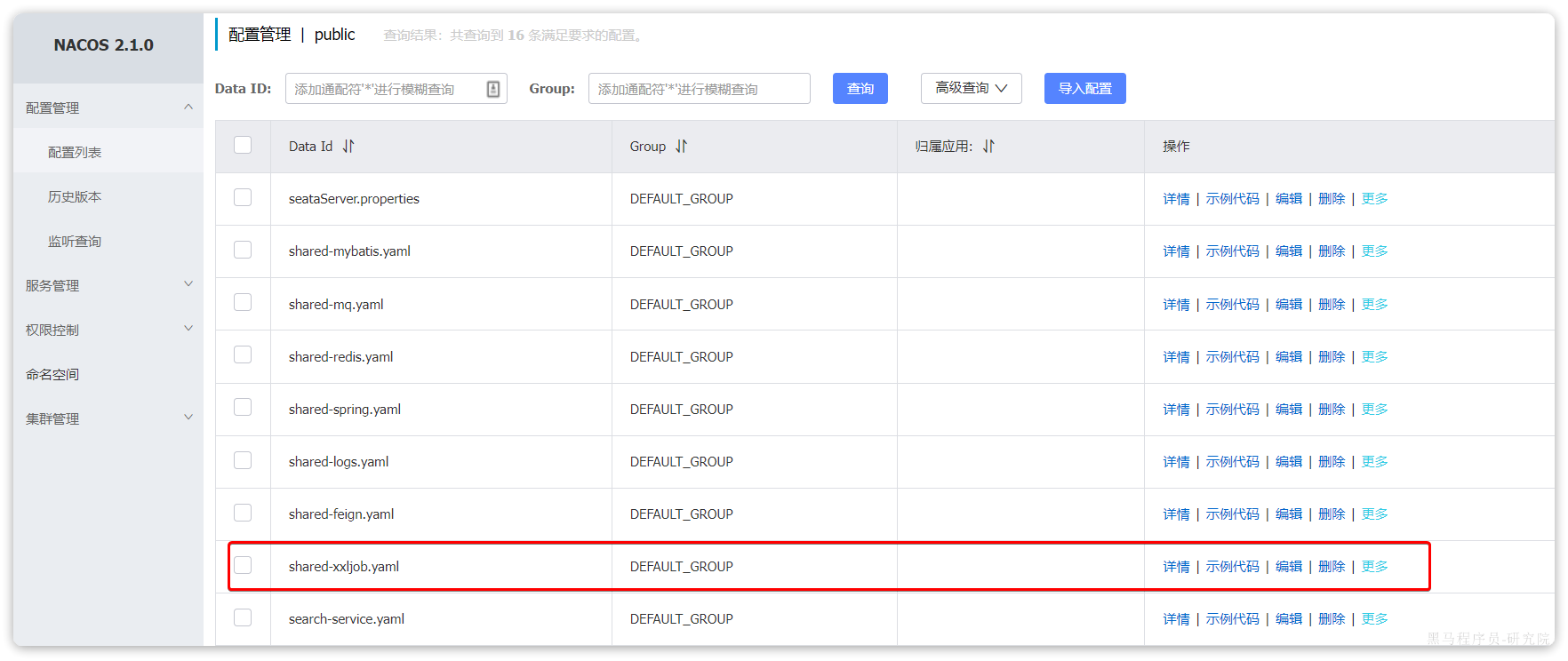

配置中的关键属性都已经在Nacos中共享了:



所以,我们项目的微服务模块只要引入了tj-common,并且引入了XXL-JOB的依赖,就可以直接使用了。

yml
server:
  port: 8090  #端口
  tomcat:
    uri-encoding: UTF-8   #服务编码
spring:
  profiles:
    active: dev
  application:
    name: learning-service
  cloud:
    nacos:
      config:
        file-extension: yaml
        shared-configs: # 共享配置
          - data-id: shared-spring.yaml # 共享spring配置
            refresh: false
          - data-id: shared-redis.yaml # 共享redis配置
            refresh: false
          - data-id: shared-mybatis.yaml # 共享mybatis配置
            refresh: false
          - data-id: shared-logs.yaml # 共享日志配置
            refresh: false
          - data-id: shared-feign.yaml # 共享feign配置
            refresh: false
          - data-id: shared-mq.yaml # 共享mq配置
            refresh: false
          - data-id: shared-xxljob.yaml # 共享mq配置
            refresh: false

定义任务

接下来,把之前的SpringTask任务改成XXL-JOB的任务。

我们修改tj-learning模块下的com.tianji.learning.handler.PointsBoardPersistentHandler,将原本的@Scheduled注解替换为@XXLJob注解:


其中,@XxlJob注解中定义的就是当前任务的名称


注册执行器

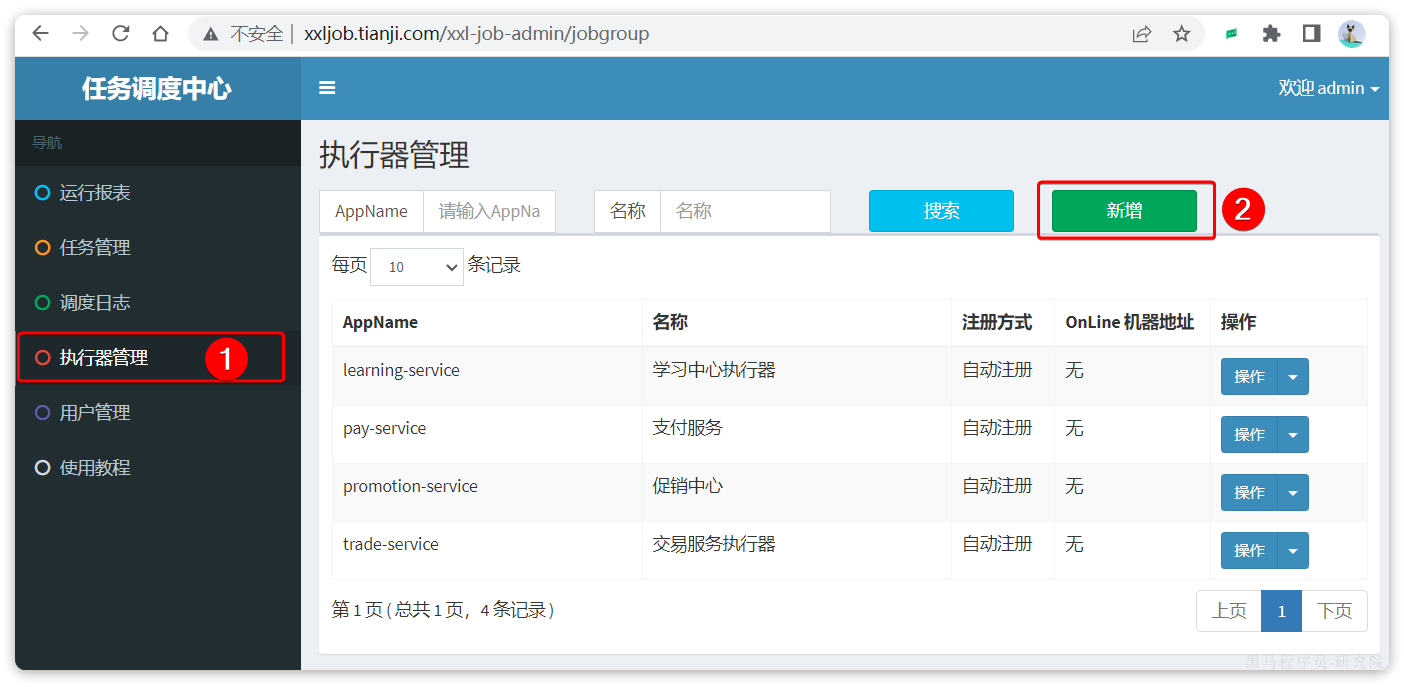

接下来,重启tj-learning服务,登录XXL-JOB控制台,注册执行器。

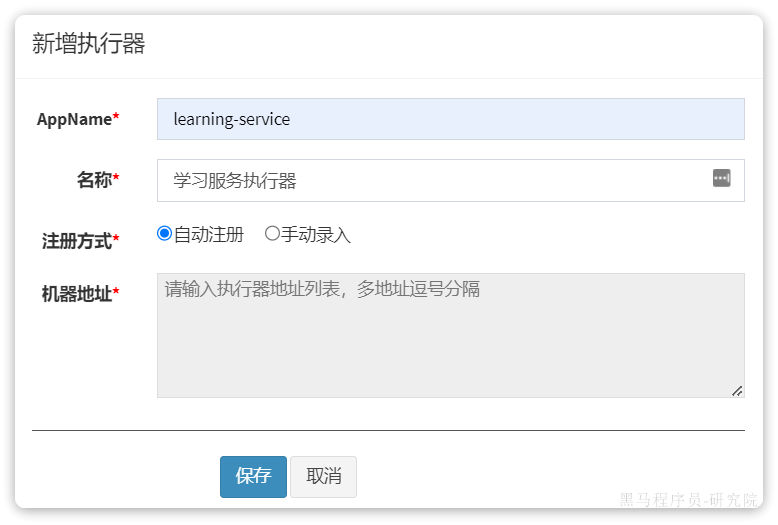

在弹出的窗口中填写信息:

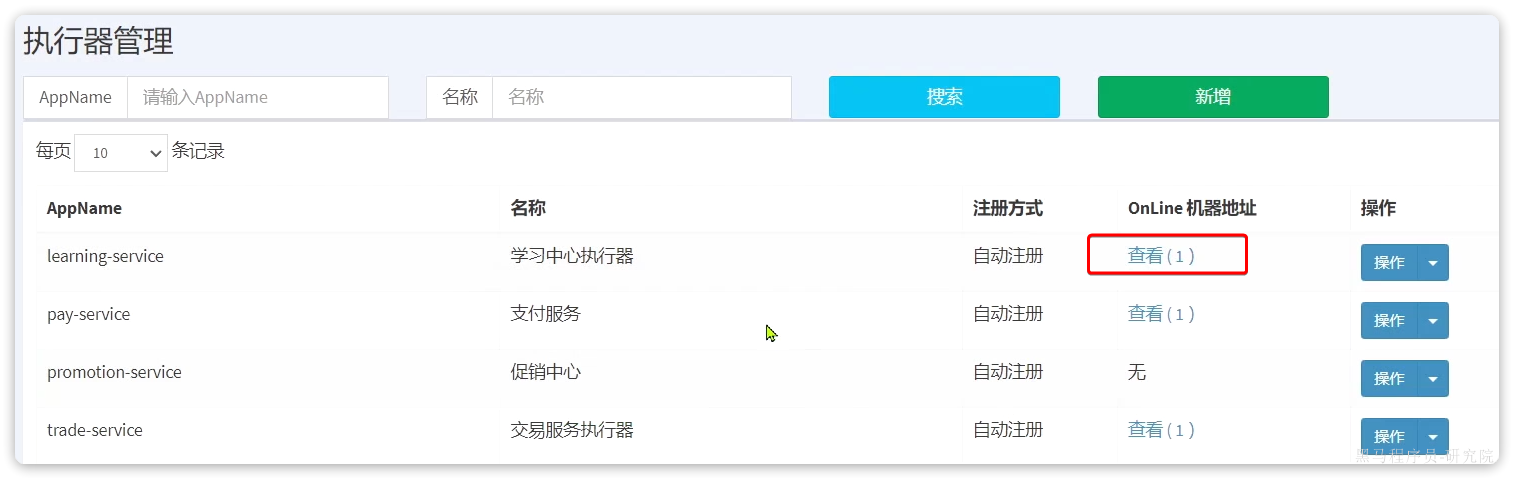

等待一段时间,会发现learning-service已经成功注册了:



配置任务调度

现在,执行器已经成功注册,任务也已经注册到调度中心。接下来,我们就可以来做任务调度了,也就是:

  • 分配任务什么时候执行
  • 如果有多个执行器,应该由哪个执行器执行(路由策略)

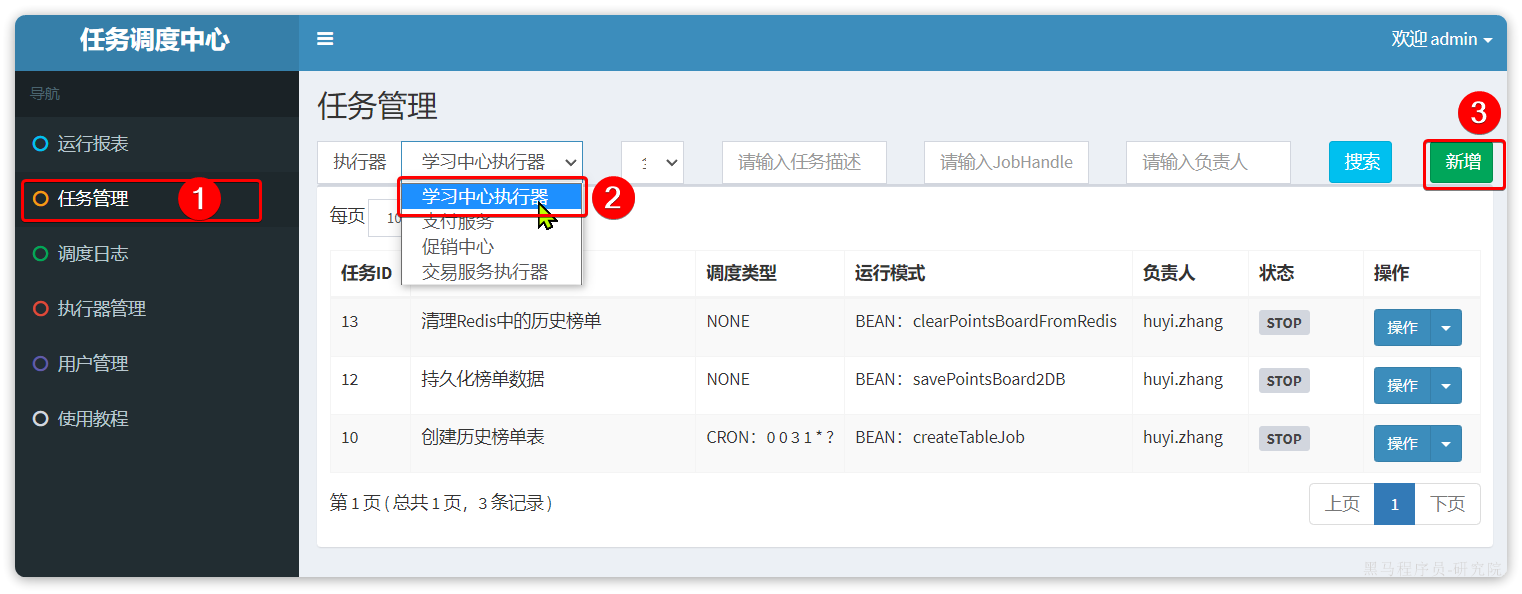

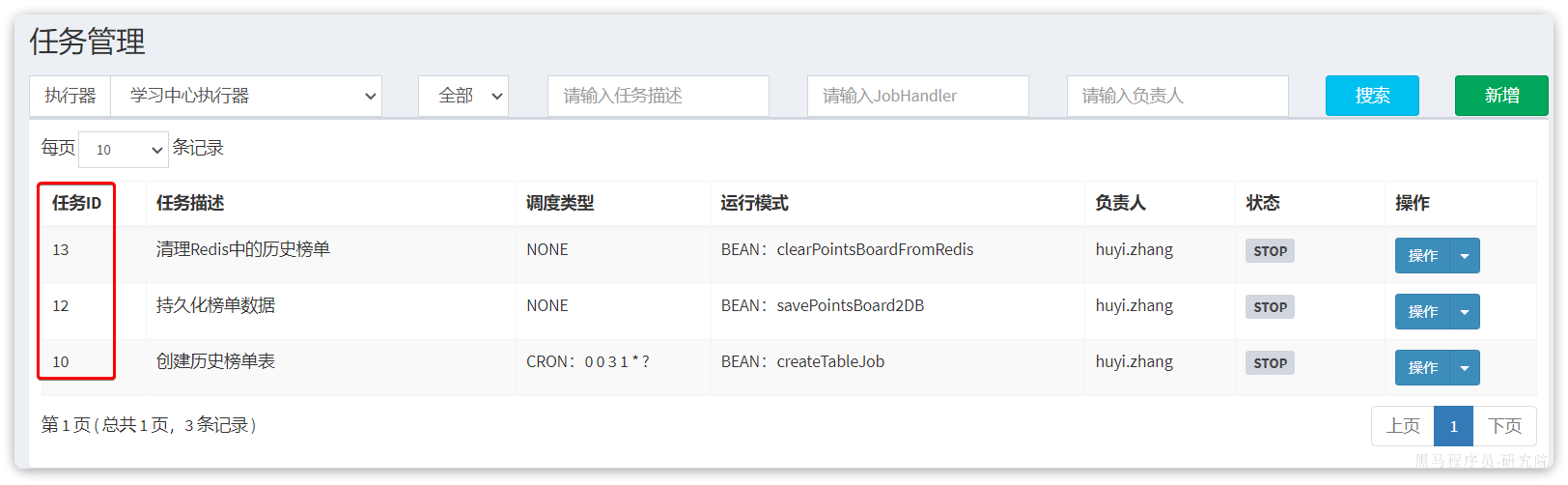

我们进入任务管理菜单,选中学习中心执行器,然后新增任务:

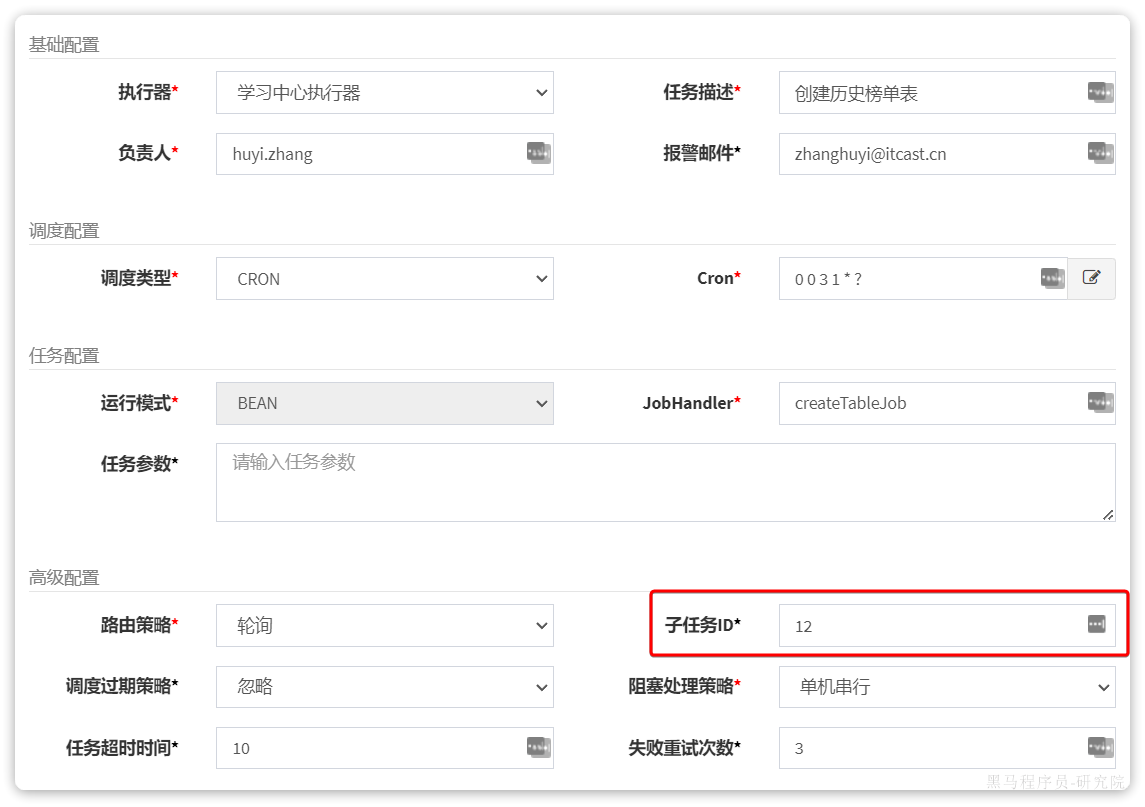

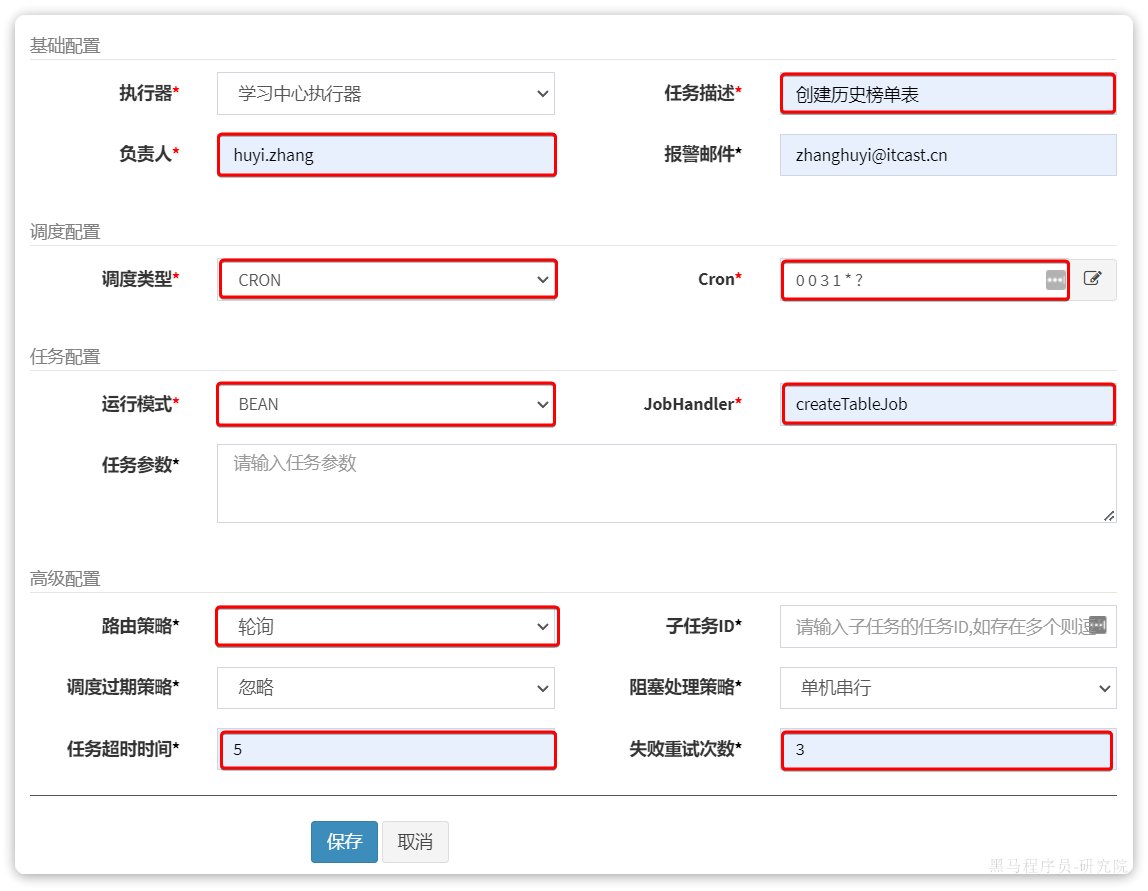

在弹出表单中,填写任务调度信息:


其中比较关键的几个配置:

  • 调度配置:也就是什么时候执行,一般选择cron表达式

  • 任务配置:采用BEAN模式,指定JobHandler,这里指定的就是在项目中@XxlJob注解中的任务名称

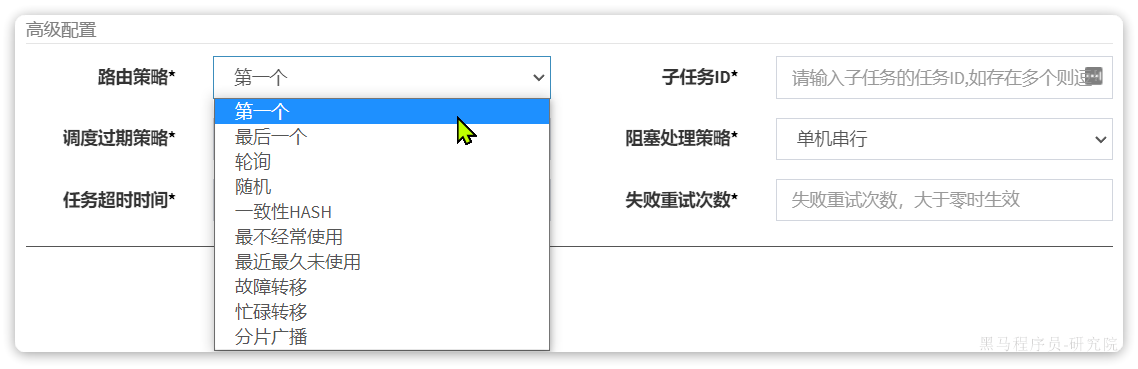

  • 路由策略:就是指如果有多个任务执行器,该由谁执行?这里支持的策略非常多:



路由策略说明:

  • FIRST(第一个):固定选择第一个执行器;
  • LAST(最后一个):固定选择最后一个执行器;
  • ROUND(轮询):在线的执行器按照轮询策略选择一个执行
  • RANDOM(随机):随机选择在线的执行器;
  • CONSISTENT_HASH(一致性HASH):每个任务按照Hash算法固定选择某一台执行器,且所有任务均匀散列在不同执行器上。
  • LEAST_FREQUENTLY_USED(最不经常使用):使用频率最低的执行器优先被选举;
  • LEAST_RECENTLY_USED(最近最久未使用):最久未使用的执行器优先被选举;
  • FAILOVER(故障转移):按照顺序依次进行心跳检测,第一个心跳检测成功的执行器选定为目标执行器并发起调度;
  • BUSYOVER(忙碌转移):按照顺序依次进行空闲检测,第一个空闲检测成功的执行器选定为目标执行器并发起调度;

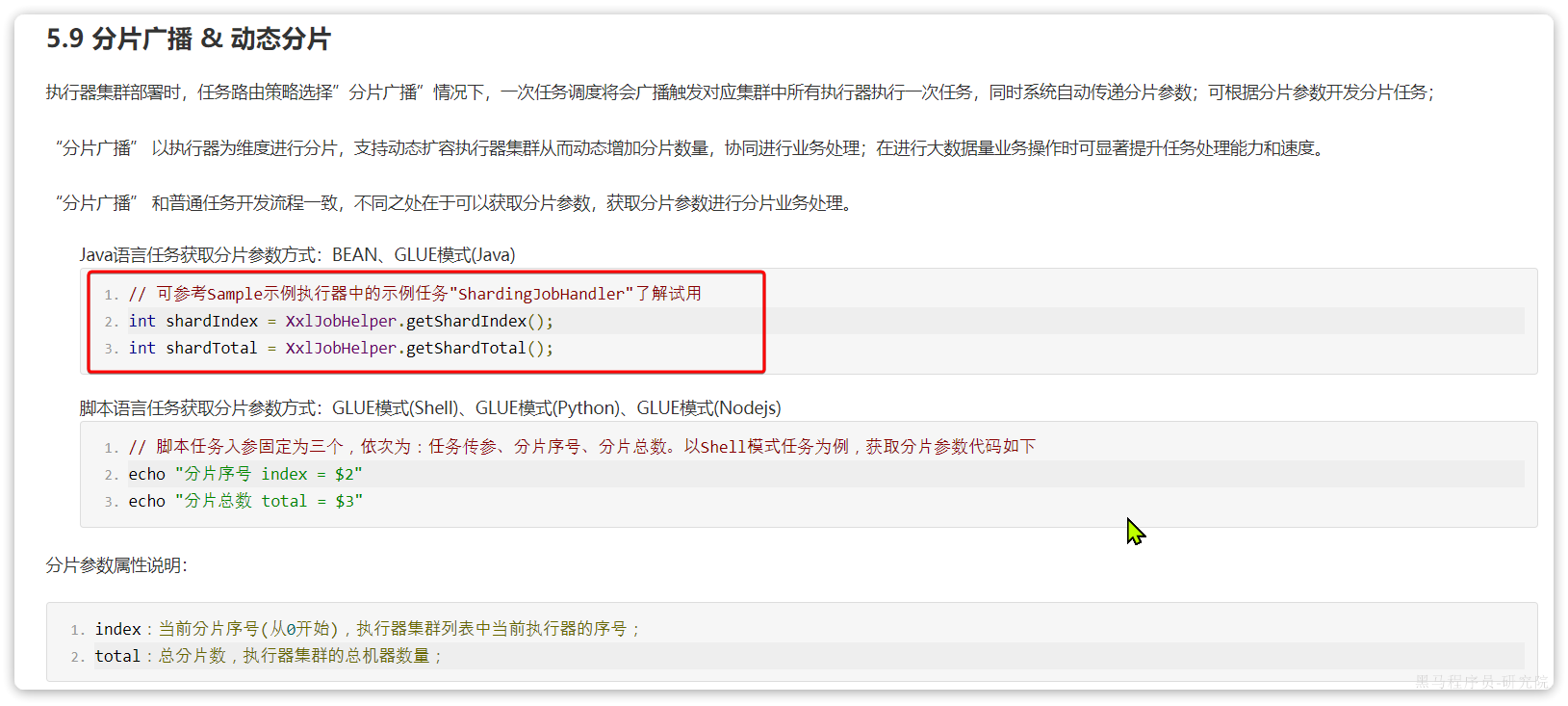

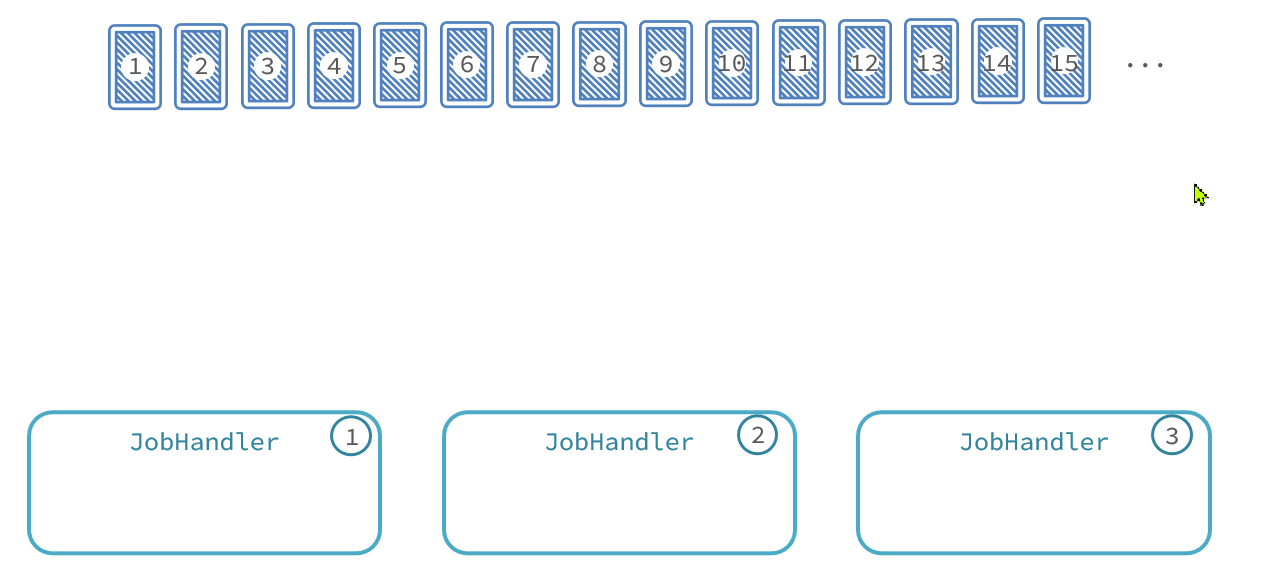

  • SHARDING_BROADCAST(分片广播):广播触发对应集群中所有执行器执行一次任务,同时系统自动传递分片参数;可根据分片参数开发分片任务

执行一次

当任务配置完成后,就会按照设置的调度策略,定期去执行了。不过,我们想要测试的话也可以手动执行一次任务。

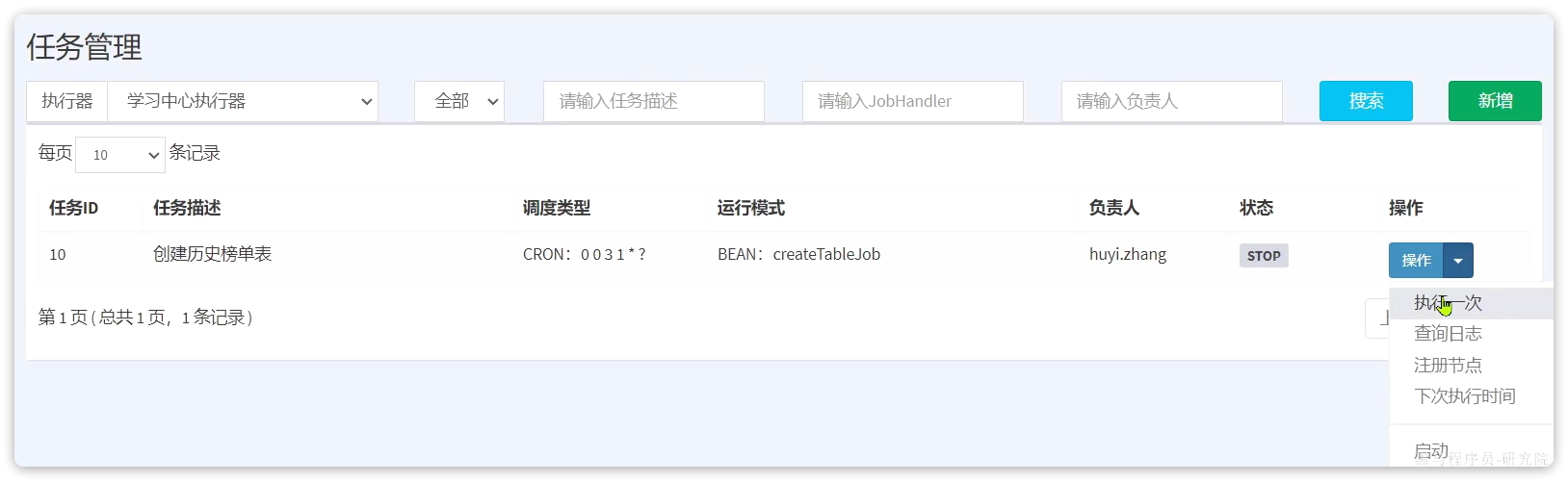

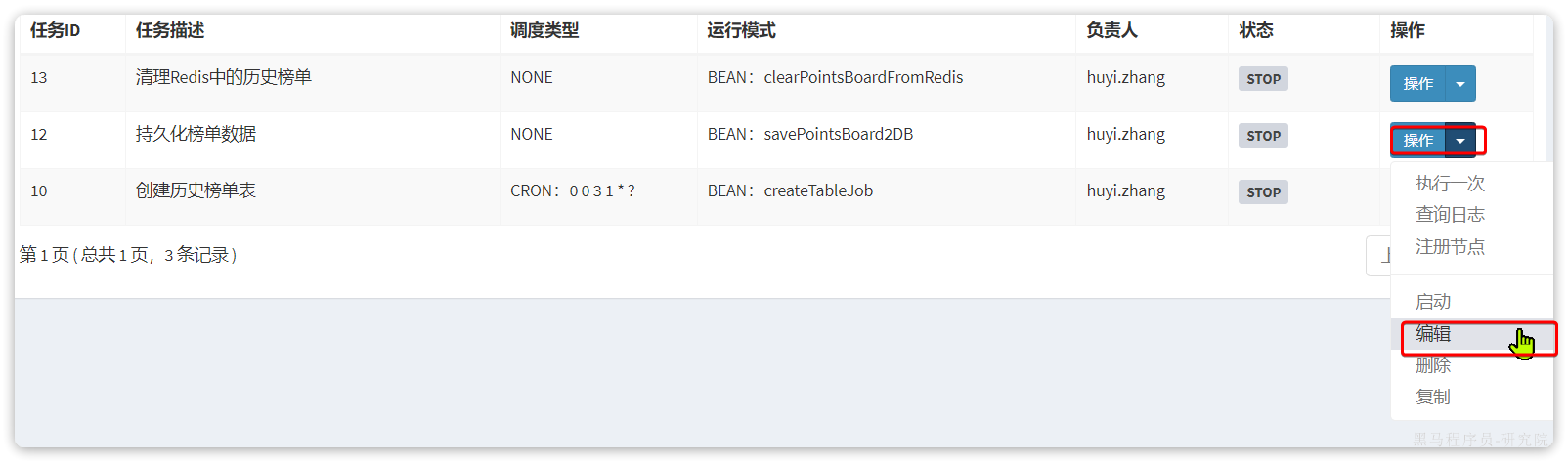

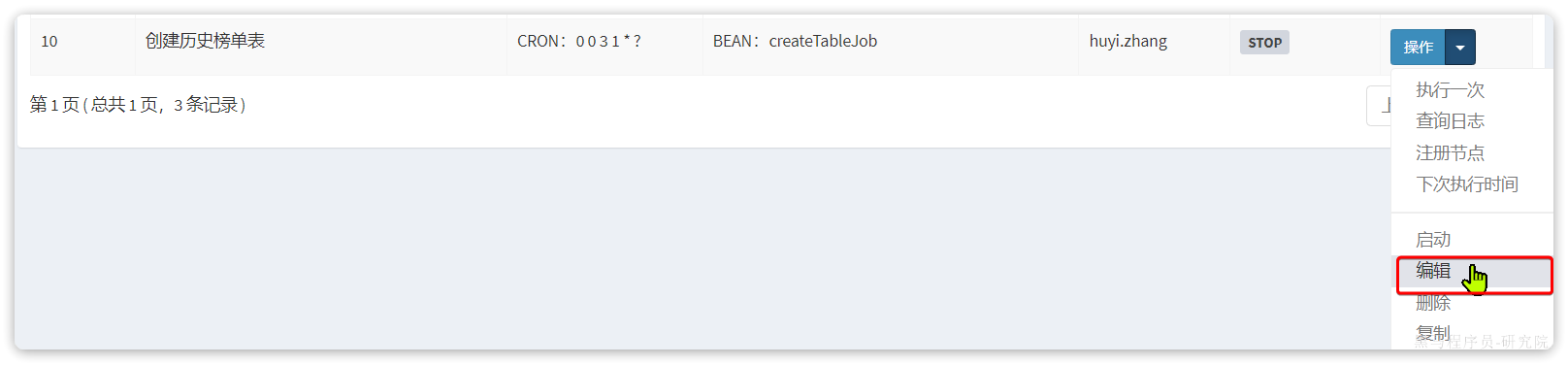

在任务管理界面,点击要执行的任务后面的操作按钮,点击执行一次

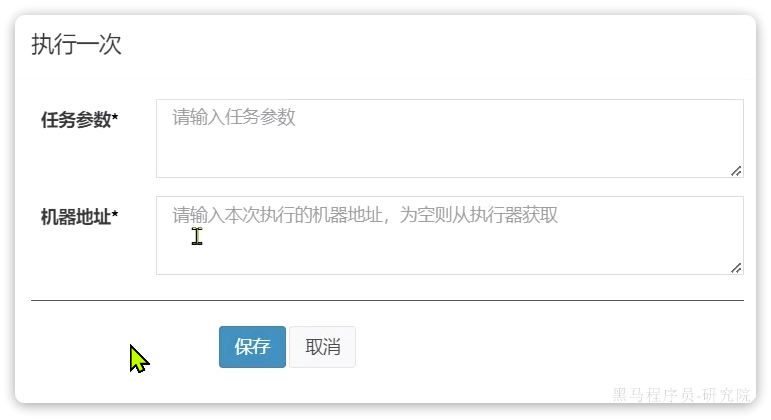

然后在弹出的窗口中,直接点保存即可执行:


注意,如果是分片广播模式, 这里还可以填写一些任务参数。

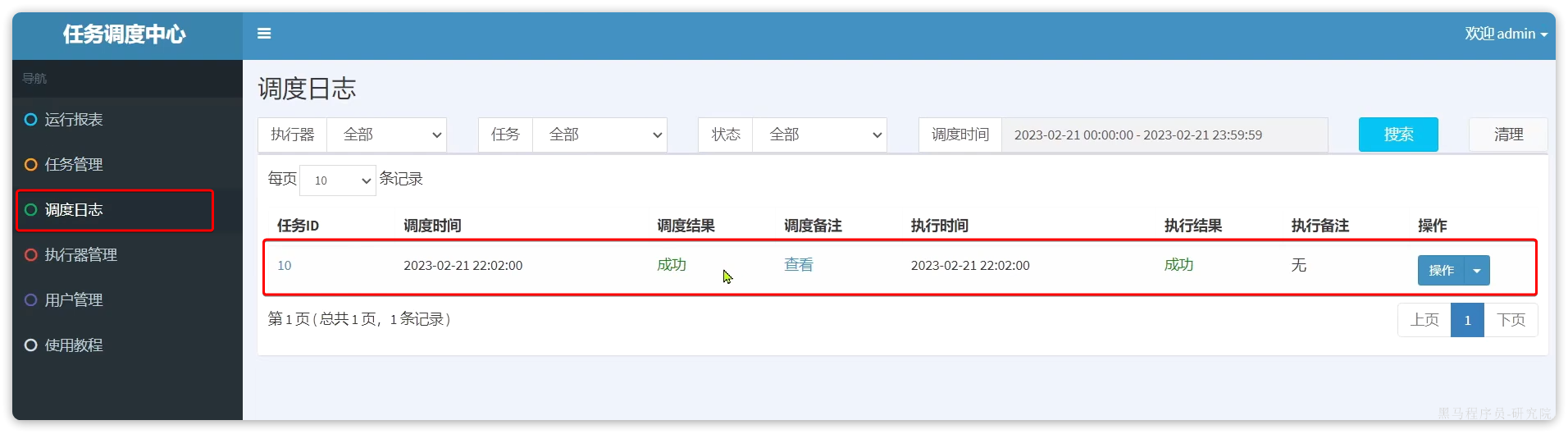

然后在调度日志中,可以看到执行成功的日志信息:



榜单持久化

榜单持久化的基本流程是这样的:

  • 创建表
  • 持久化Redis数据到数据库
  • 清理Redis数据

现在,创建表的动作已经完成,接下来就轮到Redis数据的持久化了。持久化的步骤如下:

  • 读取Redis数据
  • 判断数据是否存在
    • 不存在,直接结束
    • 存在,则继续
  • 保存数据到数据库

不过,Redis的数据结构如图:


其KEY中包含一个上赛季对应的日期,因此要读取Redis数据,我们必须先得到上赛季的日期。

另外,我们采用了水平分表的策略,每一个赛季都是一个独立表。那么在写数据到数据库时,必须先知道表名称。

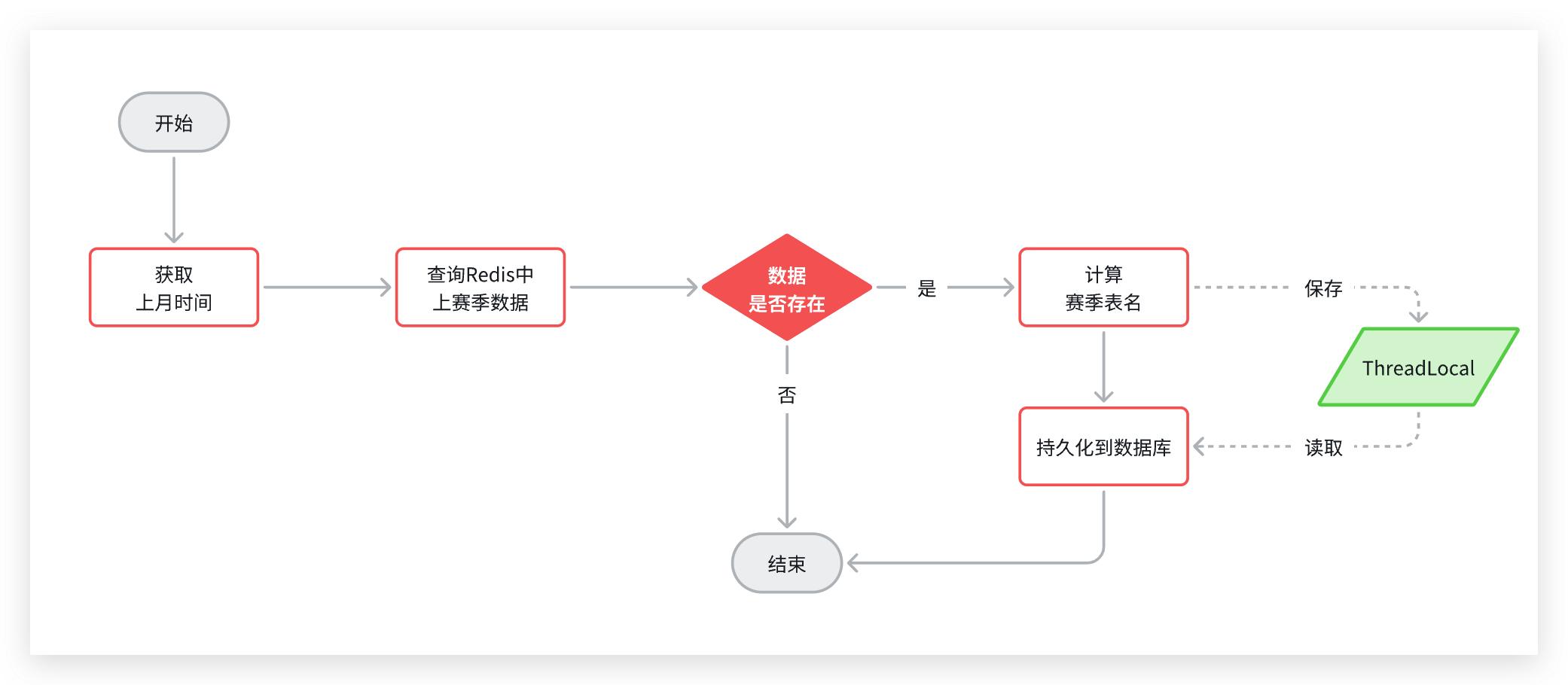

综上,最终持久化的业务流程如图:

image-20240214024255526


动态表名

持久化的流程中存在一个问题,我们的数据库持久化采用的是MybatisPlus来实现的。而MybatisPlus读取表名的方式是通过实体类上的@Table注解,而注解往往是写死的:


那我们该如何让MybatisPlus在执行的时候改变数据写入的表名称呢?


动态表名插件

MybatisPlus中提供了一个动态表名的插件:

https://baomidou.com/pages/2a45ff/#dynamictablenameinnerinterceptor

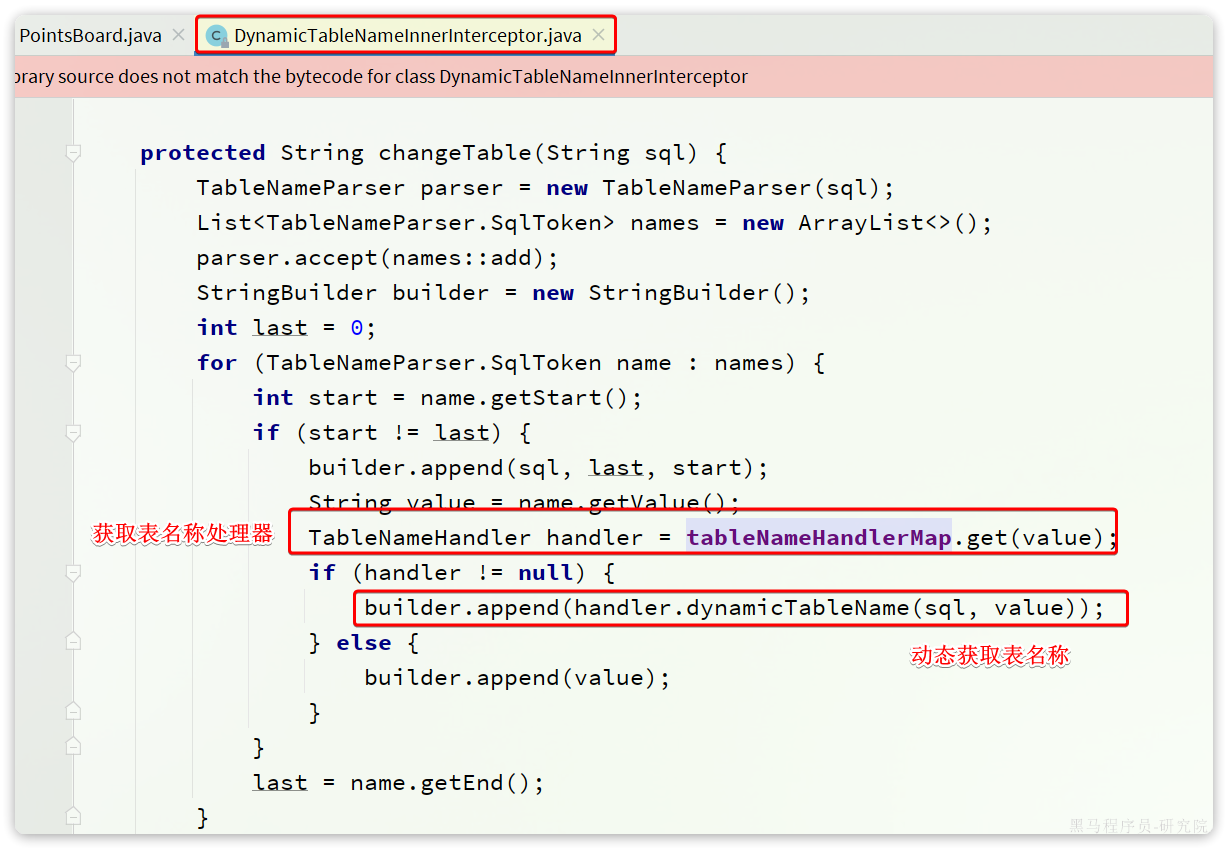

插件的部分源码如下:

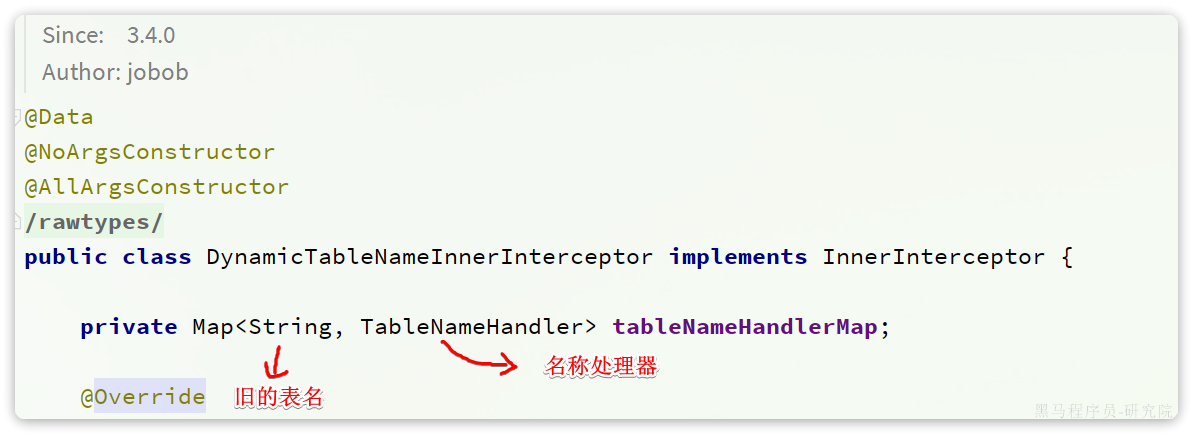

可见表名称动态获取就是依赖于tableNameHandlerMapping中的具体的TableNameHandler,这个Map如图:


这个Map的key是旧的表名称,value是TableNameHandler,就是表的名称处理器,用于根据旧名称获取新名称。


TableNameHandler的源码如下:

Java
public interface TableNameHandler {

    /**
     * 生成动态表名
     *
     * @param sql       当前执行 SQL
     * @param tableName 表名
     * @return String
     */
    String dynamicTableName(String sql, String tableName);
}

OK,因此我们要做的事情就很简单了,定义DynamicTableNameInnterInterceptor,向其中添加一个TableNameHandler,将points_board这个表名,替换为points_board_赛季id的名称。


不过,新的问题来了,这个插件中的TableNameHandler该如何获取赛季对应的表名称呢?

计算表名的方式是获取获取上赛季时间,查询数据库中上赛季信息,得到上赛季id。然后拼接得到表名。


当我们批量的写数据到数据库时,如果每次插入都计算一次表名,那性能也太差了。因此,我们肯定是希望一次计算,在TableNameHandler中可以随时获取。

那么该如何实现呢?


传递表名

我们先回顾一下整体业务流程:

image-20240214024407842

流程中,我们会先计算表名,然后去执行持久化,而动态表名插件就会生效,去替换表名。

因此,一旦我们计算完表名,以某种方式传递给插件中的TableNameHandler,那么就无需重复计算表名了。

不过,问题来了:要知道动态表名称插件,以及TableNameHandler,都是由MybatisPlus内部调用的。我们无法传递参数。

那么该如何传递表名称呢?


虽然无法传参,但是从计算表名,到动态表名插件执行,调用TableNameHandler,都是在一个线程内完成的。要在一个线程内实现数据共享,该用什么呢?

大家应该很容易想到,就是ThreadLocal.

我们可以在定时任务中计算完动态表名后,将表名存入ThreadLocal,然后在插件中从ThreadLocal中读取即可:

image-20240214024424868

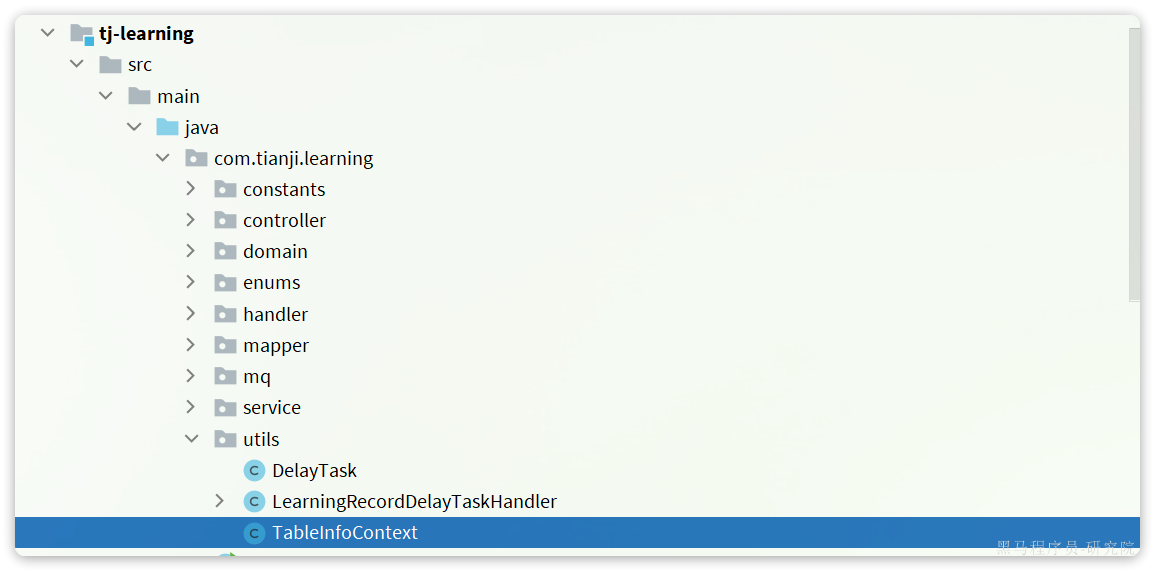

我们在tj-learningcom.tianji.learning.utils包下定义一个传递表名称的工具:


具体代码如下:

Java
package com.tianji.learning.utils;

public class TableInfoContext {
    private static final ThreadLocal<String> TL = new ThreadLocal<>();

    public static void setInfo(String info) {
        TL.set(info);
    }

    public static String getInfo() {
        return TL.get();
    }

    public static void remove() {
        TL.remove();
    }
}

然后在tj-learning模块下定义一个配置类,用于定义DynamicTableNameInnterInterceptor插件:


具体代码如下:

Java
package com.tianji.learning.config;

import com.baomidou.mybatisplus.extension.plugins.handler.TableNameHandler;
import com.baomidou.mybatisplus.extension.plugins.inner.DynamicTableNameInnerInterceptor;
import com.tianji.learning.utils.TableInfoContext;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;

import java.util.HashMap;
import java.util.Map;

@Configuration
public class MybatisConfiguration {

    @Bean
    public DynamicTableNameInnerInterceptor dynamicTableNameInnerInterceptor() {
        // 准备一个Map,用于存储TableNameHandler
        Map<String, TableNameHandler> map = new HashMap<>(1);
        // 存入一个TableNameHandler,用来替换points_board表名称
        // 替换方式,就是从TableInfoContext中读取保存好的动态表名
        map.put("points_board", (sql, tableName) -> TableInfoContext.getInfo());
        return new DynamicTableNameInnerInterceptor(map);
    }
}

插件虽然定义好了,但是该如何继承到MybatisPlus中呢?

在天机学堂项目中的tj-common模块中,已经实现了MybatisPlus的自动装配,并且定义了很多的MP插件。如果我们在自己的项目中重新定义MP配置,就会导致tj-common中的插件失效。


所以,我们应该修改tj-common中的MP配置,将DynamicTableNameInnerInterceptor配置进去。找到tj-common模块下的MybatisConfig配置:

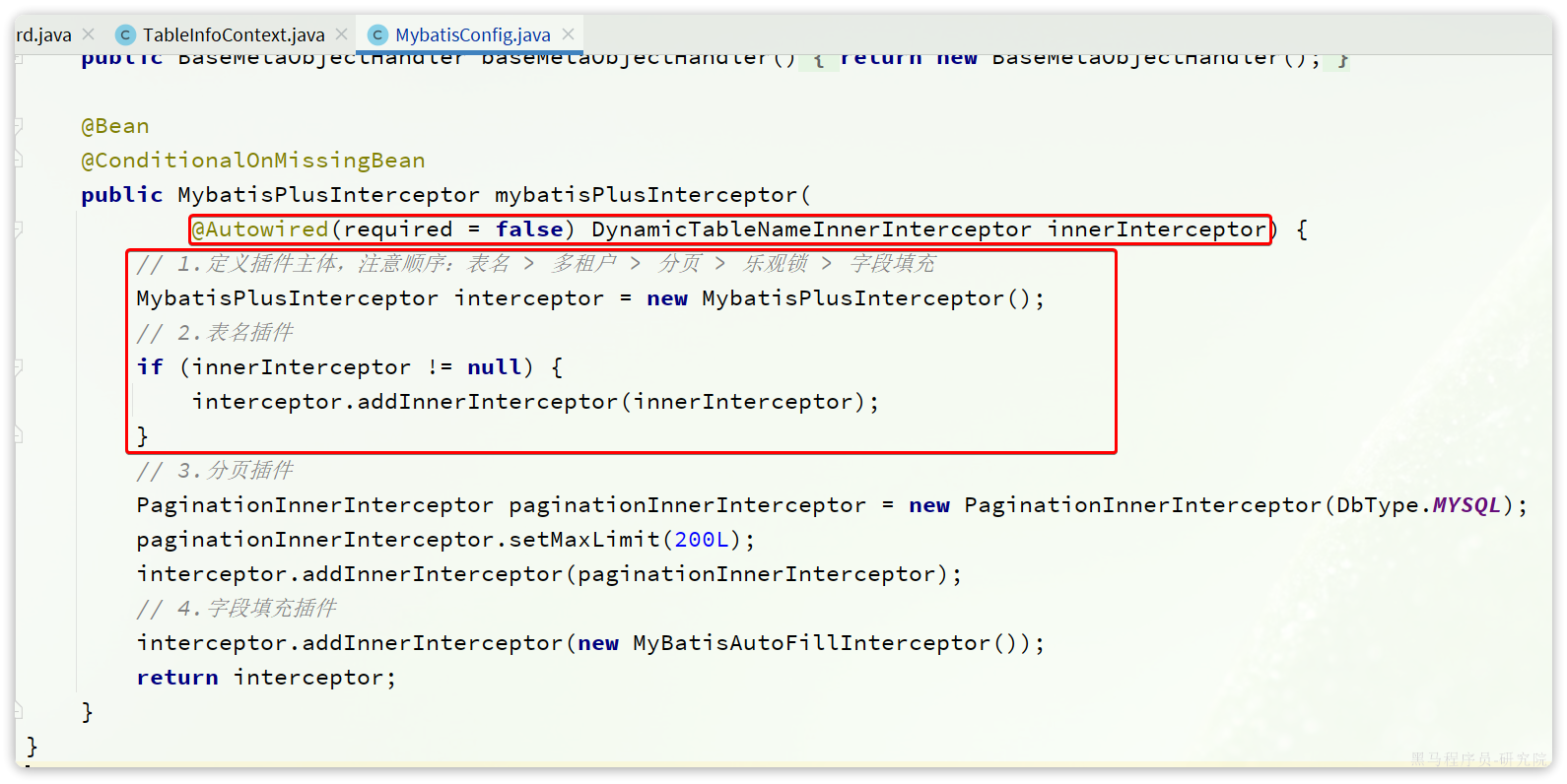

修改其中的拦截器配置:


注意

  • 由于DynamicTableNameInnerInterceptor并不是每一个微服务都用了,所以这里加入了@Autowired(required= false),避免未定义该拦截器的微服务报错。
  • MybatisPlus的插件定义顺序非常重要,必须按照一定的顺序来定义。参考:https://baomidou.com/pages/2976a3/#innerinterceptor

定时持久化任务

动态表名已经准备就绪,接下来我们就可以去定义定时任务,实现榜单持久化了。

tj-learning模块的com.tianji.learning.handler.PointsBoardPersistentHandler中添加一个定时任务:

Java
@XxlJob("savePointsBoard2DB")
public void savePointsBoard2DB(){
    // 1.获取上月时间
    LocalDateTime time = LocalDateTime.now().minusMonths(1);

    // 2.计算动态表名
    // 2.1.查询赛季信息
    Integer season = seasonService.querySeasonByTime(time);
    // 2.2.将表名存入ThreadLocal
    TableInfoContext.setInfo(POINTS_BOARD_TABLE_PREFIX + season);

    // 3.查询榜单数据
    // 3.1.拼接KEY
    String key = RedisConstants.POINTS_BOARD_KEY_PREFIX + time.format(DateUtils.POINTS_BOARD_SUFFIX_FORMATTER);
    // 3.2.查询数据
    int pageNo = 1;
    int pageSize = 1000;
    while (true) {
        List<PointsBoard> boardList = pointsBoardService.queryCurrentBoardList(key, pageNo, pageSize);
        if (CollUtils.isEmpty(boardList)) {
            break;
        }
        // 4.持久化到数据库
        // 4.1.把排名信息写入id
        boardList.forEach(b -> {
            b.setId(b.getRank().longValue());
            b.setRank(null);
        });
        // 4.2.持久化
        pointsBoardService.saveBatch(boardList);
        // 5.翻页
        pageNo++;
    }
    // 任务结束,移除动态表名
    TableInfoContext.remove();
}

需要注意的,由于榜单数据非常多,不可能一次性查完,因此这里采用的是分页查询的方式。而分页查询调用的是com.tianji.learning.service.IPointsBoardService中的queryCurrentBoardList方法。这个方法在service实现类中本来就有,只不过没有抽取到service接口。

因此这里要在com.tianji.learning.service.IPointsBoardService中抽取这个接口:

Java
package com.tianji.learning.service;

import com.baomidou.mybatisplus.extension.service.IService;
import com.tianji.learning.domain.po.PointsBoard;
import com.tianji.learning.domain.query.PointsBoardQuery;
import com.tianji.learning.domain.vo.PointsBoardVO;

import java.util.List;

/**
 * <p>
 * 学霸天梯榜 服务类
 * </p>
 */
public interface IPointsBoardService extends IService<PointsBoard> {
    PointsBoardVO queryPointsBoardBySeason(PointsBoardQuery query);

    void createPointsBoardTableBySeason(Integer season);

    List<PointsBoard> queryCurrentBoardList(String key, Integer pageNo, Integer pageSize);
}

com.tianji.learning.service.impl.PointsBoardServiceImpl中的方法改为public:



XXL-JOB任务分片

刚才定义的定时持久化任务,通过while死循环,不停的查询数据,直到把所有数据都持久化为止。这样如果数据量达到数百万,交给一个任务执行器来处理会耗费非常多时间。

因此,将来肯定会将学习服务多实例部署,这样就会有多个执行器并行执行。**但是,**如果交给多个任务执行器,大家执行相同代码,都从第1页逐页处理数据,又会出现重复处理的情况。

怎么办?

这就要用到任务分片的方案了。


怎样才能确保任务不重复呢?我们可以参考扑克牌发牌的原理:

  • 逐一给每个人发牌
  • 发完一圈后,再回头给第一个人发
  • 重复上述动作,直到牌发完为止


与此类似,比如我们启动了3个服务实例,就有3个执行器。我们可以把执行器当做打牌的人,然后把每一页数据作为一张牌:

  • 把每页数据逐一分发给每个执行器,
  • 发完一圈后,再回到第一个执行器。
  • 直到所有页数据都发放完毕。

那么数据分发的过程如图:


最终,每个执行器处理的数据页情况:

  • 执行器1:处理第1、4、7、10、13、...页数据
  • 执行器2:处理第2、5、8、11、14、...页数据
  • 执行器3:处理第3、6、9、12、15、...页数据

要想知道每一个执行器执行哪些页数据,只要弄清楚两个关键参数即可:

  • 起始页码:pageNo
  • 下一页的跨度:step

而这两个参数是有规律的:

  • 起始页码:执行器编号是多少,起始页码就是多少
  • 页跨度:执行器有几个,跨度就是多少。也就是说你要跳过别人读取过的页码

因此,现在的关键就是获取两个数据:

  • 执行器编号
  • 执行器数量

这两个参数XXL-JOB作为任务调度中心,肯定是知道的,而且也提供了API帮助我们获取:



这里的分片序号其实就是执行器序号,不过是从0开始,那我们只要对序号+1,就可以作为起始页码了。


因此,最终我们改造代码,实现数据分片如图:

Java
@XxlJob("savePointsBoard2DB")
public void savePointsBoard2DB(){
    // 1.获取上月时间
    LocalDateTime time = LocalDateTime.now().minusMonths(1);

    // 2.计算动态表名
    // 2.1.查询赛季信息
    Integer season = seasonService.querySeasonByTime(time);
    // 2.2.存入ThreadLocal
    TableInfoContext.setInfo(POINTS_BOARD_TABLE_PREFIX + season);

    // 3.查询榜单数据
    // 3.1.拼接KEY
    String key = RedisConstants.POINTS_BOARD_KEY_PREFIX + time.format(DateUtils.POINTS_BOARD_SUFFIX_FORMATTER);
    // 3.2.查询数据
    int index = XxlJobHelper.getShardIndex();
    int total = XxlJobHelper.getShardTotal();
    int pageNo = index + 1; // 起始页,就是分片序号+1
    int pageSize = 10;
    while (true) {
        List<PointsBoard> boardList = pointsBoardService.queryCurrentBoardList(key, pageNo, pageSize);
        if (CollUtils.isEmpty(boardList)) {
            break;
        }
        // 4.持久化到数据库
        // 4.1.把排名信息写入id
        boardList.forEach(b -> {
            b.setId(b.getRank().longValue());
            b.setRank(null);
        });
        // 4.2.持久化
        pointsBoardService.saveBatch(boardList);
        // 5.翻页,跳过N个页,N就是分片数量
        pageNo+=total;
    }

    TableInfoContext.remove();
}

清理Redis缓存任务

当任务持久化以后,我们还要清理Redis中的上赛季的榜单数据,避免过多的内存占用。

tj-learning模块的com.tianji.learning.handler.PointsBoardPersistentHandler中添加一个定时任务:

Java
package com.tianji.learning.handler;

import com.tianji.common.utils.CollUtils;
import com.tianji.common.utils.DateUtils;
import com.tianji.learning.constants.RedisConstants;
import com.tianji.learning.domain.po.PointsBoard;
import com.tianji.learning.service.IPointsBoardSeasonService;
import com.tianji.learning.service.IPointsBoardService;
import com.tianji.learning.utils.TableInfoContext;
import com.xxl.job.core.context.XxlJobHelper;
import com.xxl.job.core.handler.annotation.XxlJob;
import lombok.RequiredArgsConstructor;
import org.springframework.data.redis.core.StringRedisTemplate;
import org.springframework.stereotype.Component;

import java.time.LocalDateTime;
import java.util.List;

import static com.tianji.learning.constants.LearningConstants.POINTS_BOARD_TABLE_PREFIX;

@Component
@RequiredArgsConstructor
public class PointsBoardPersistentHandler {

    private final IPointsBoardSeasonService seasonService;

    private final IPointsBoardService pointsBoardService;

    private final StringRedisTemplate redisTemplate;

    // ... 略

    @XxlJob("clearPointsBoardFromRedis")
    public void clearPointsBoardFromRedis(){
        // 1.获取上月时间
        LocalDateTime time = LocalDateTime.now().minusMonths(1);
        // 2.计算key
        String key = RedisConstants.POINTS_BOARD_KEY_PREFIX + time.format(DateUtils.POINTS_BOARD_SUFFIX_FORMATTER);
        // 3.删除
        redisTemplate.unlink(key);
    }
}

任务链

现在,所有任务都已经定义完毕。接下来就给配置任务调度了。

我们最终期望的任务执行顺序是这样的:

image-20240214024455682

但问题来了,我们该如何控制三个任务的执行顺序呢?

这就要借助于XXL-JOB中的子任务功能了。


首先,我们把持久化榜单数据、清理Redis中历史榜单的任务也在XXL-JOB中定义出来。

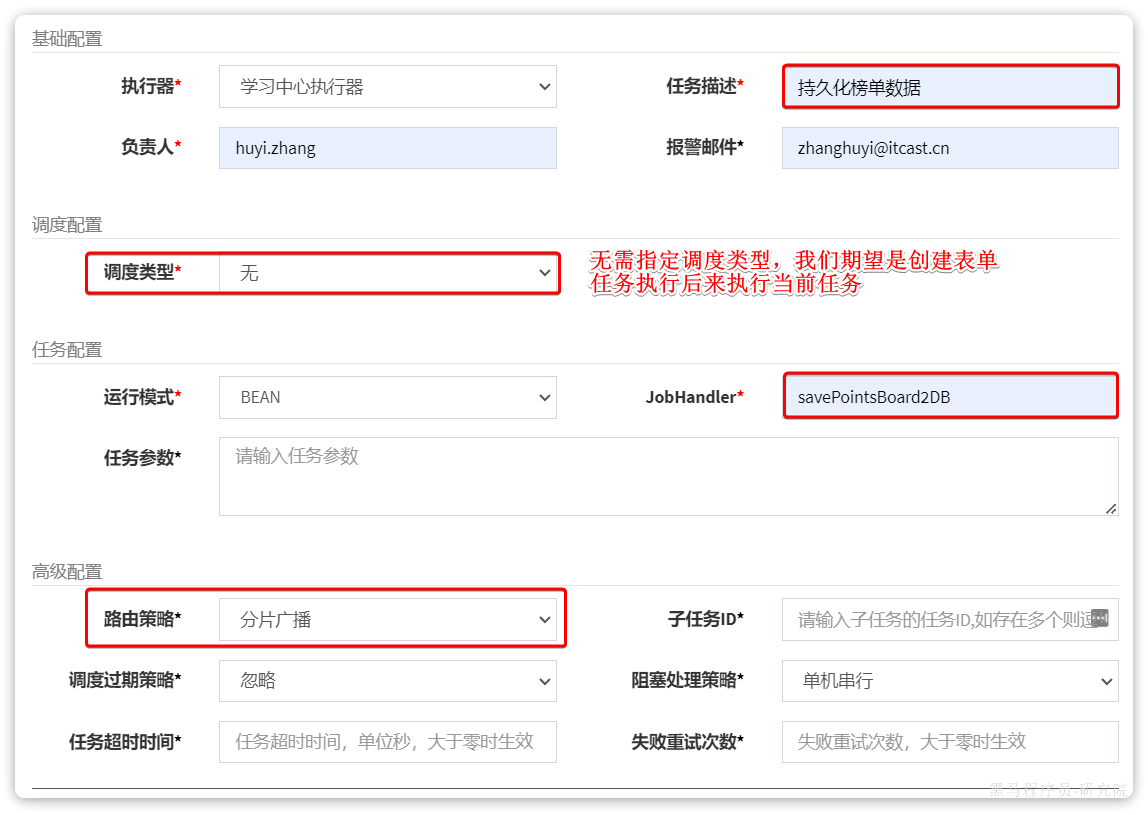

首先是持久化榜单:

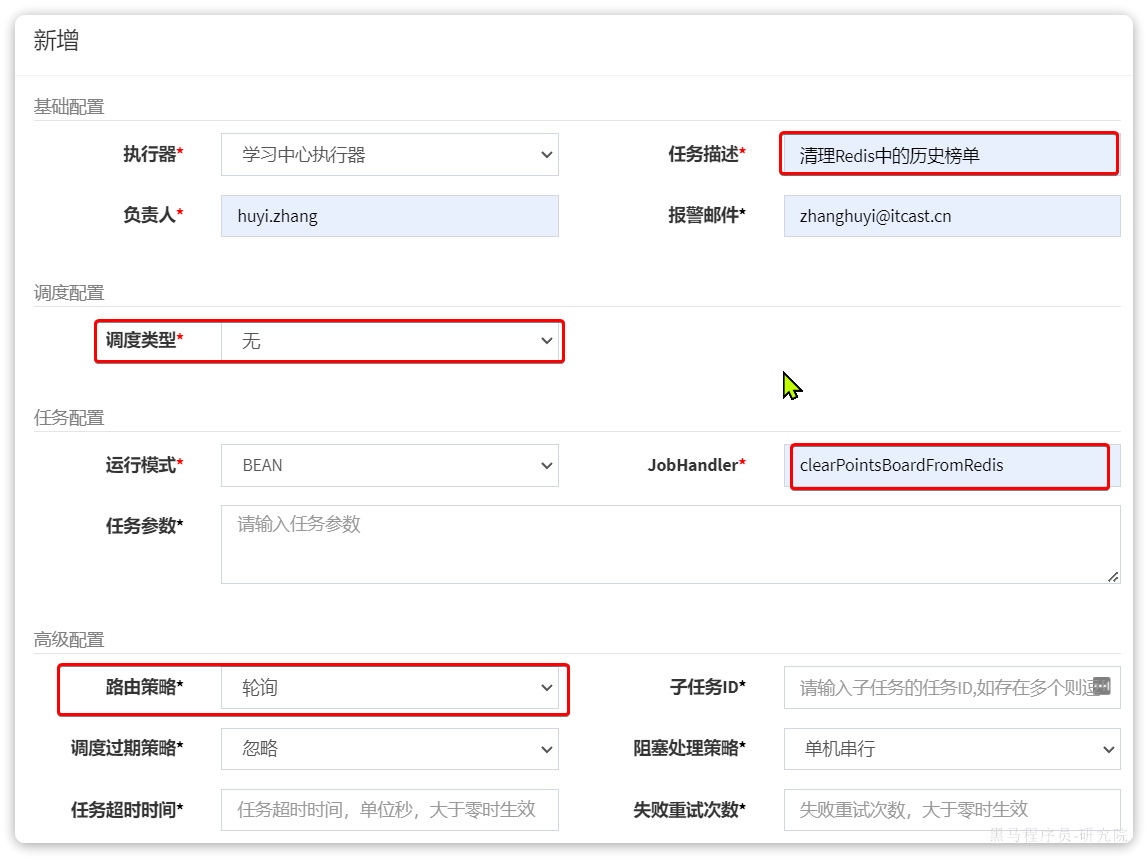

然后是清理Redis的任务:



接下来,回到任务管理页面,会看到3个任务都添加成功,并且每个任务都有自己的ID:


要想让任务A、B依次执行,其实就是配置任务B作为任务A的子任务。因此,我们按照下面方式配置:

  • 创建历史榜单表(10)的子任务是持久化榜单数据任务(12)
  • 持久化榜单数据任务(12)的子任务是清理Redis中的历史榜单(13)

也就是说:10的子任务是12, 12的子任务是13


首先,点击创建历史绑定表后面的操作,然后编辑:



然后在子任务中,填写持久化榜单数据任务的id,本例中是12:


保存。


然后点击持久化榜单数据任务后面的操作,编辑:

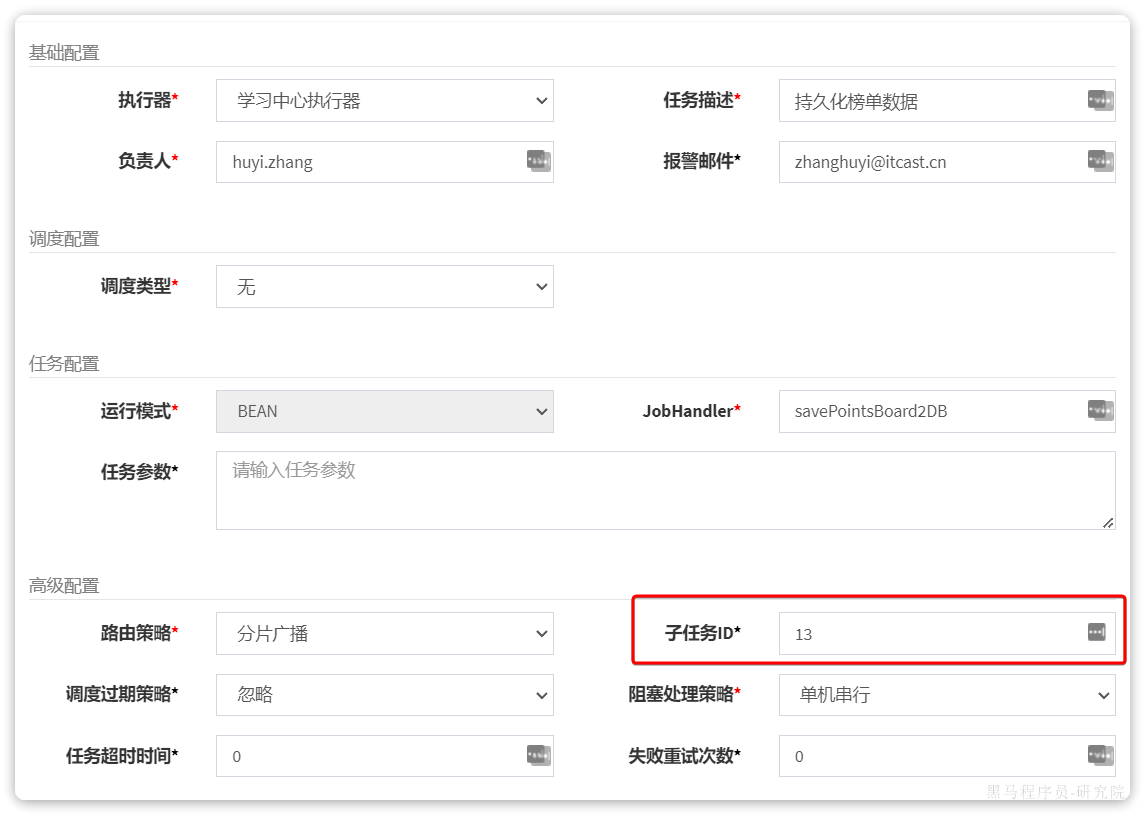

然后在子任务一栏,填写清理Redis中的历史榜单的任务id,本例中是13:


好了,任务链形成了。


接下来,执行一次创建榜单表任务,就会发现后续的两个任务也依次执行了。

练习

查询积分榜

完善查询学霸积分榜功能,课堂中只实现了对当前赛季榜单的查询,大家需要完善对历史榜单数据的查询。

注意:历史榜单数据在不同的表中。


清理积分明细

积分明细数据比积分榜单数据量更大,全部放到一张表中不太合适。建议按照赛季的日期对积分明细数据做水平拆分:

  • 当前赛季的数据依然保存在points_record表不变
  • 每个历史赛季的积分明细需要从points_record表迁移到一张独立的表中
  • 表名称规则points_record_xx,这里的xx就是赛季id

通过一个定时任务在每月初完成数据迁移。


总结

💡思考:你在项目中负责积分排行榜功能,说说看你们排行榜怎么设计实现的?

答:我们的排行榜功能分为两部分:一个是当前赛季排行榜,一个是历史排行榜。

因为我们的产品设计是每个月为一个赛季,月初清零积分记录,这样学员就有持续的动力去学习。这就有了赛季的概念,因此也就有了当前赛季榜单和历史榜单的区分,其实现思路也不一样。

首先说当前赛季榜单,我们采用了Redis的SortedSet来实现。member是用户id,score就是当月积分总值。每当用户产生积分行为的时候,获取积分时,就会更新score值。这样Redis就会自动形成榜单了。非常方便且高效。

然后再说历史榜单,历史榜单肯定是保存到数据库了。不过由于数据过多,所以需要对数据做水平拆分,我们目前的思路是按照赛季来拆分,也就是每一个赛季的榜单单独一张表。这样做有几个好处:

  • 拆分数据时比较自然,无需做额外处理
  • 查询数据时往往都是按照赛季来查询,这样一次只需要查一张表,不存在跨表查询问题

因此我们就不需要用到分库分表的插件了,直接在业务层利用MybatisPlus就可以实现动态表名,动态插入了。简单高效。

我们会利用一个定时任务在每月初生成上赛季的榜单表,然后再用一个定时任务读取Redis中的上赛季榜单数据,持久化到数据库中。最后再有一个定时任务清理Redis中的历史数据。

这里要说明一下,这里三个任务是有关联的,之所以让任务分开定义,是为了避免任务耦合。这样在部分任务失败时,可以单独重试,无需所有任务从头重试。

当然,最终我们肯定要确保这三个任务的执行顺序,一定是依次执行的。


💡思考:你们使用Redis的SortedSet来保存榜单数据,如果用户量非常多怎么办?

首先Redis的SortedSet底层利用了跳表机制,性能还是非常不错的。即便有百万级别的用户量,利用SortedSet也没什么问题,性能上也能得到保证。在我们的项目用户量下,完全足够。

当系统用户量规模达到数千万,乃至数亿时,我们可以采用分治的思想,将用户数据按照积分范围划分为多个桶。

然后为每个桶创建一个SortedSet类型的key,这样就可以将数据分散,减少单个KEY的数据规模了。

而要计算排名时,只需要按照范围查询出用户积分所在的桶,再累加分值范围比他高的桶的用户数量即可。依然非常简单、高效。


💡思考:你们使用历史榜单采用的定时任务框架是哪个?处理数百万的榜单数据时任务是如何分片的?你们是如何确保多个任务依次执行的呢?

答:我们采用的是XXL-JOB框架。

XXL-JOB自带任务分片广播机制,每一个任务执行器都能通过API得到自己的分片编号、总分片数量。在做榜单数据批处理时,我们是按照分页查询的方式:

  • 每个执行器的读取的起始页都是自己的分片编号+1,例如第一个执行器,其起始页就是1,第二个执行器,其起始页就是2,以此类推
  • 然后不是逐页查询,而是有一个页的跨度,跨度值就是分片总数量。例如分了3片,那么跨度就是3

此时,第一个分片处理的数据就是第1、4、7、10、13等几页数据,第二个分片处理的就是第2、5、8、11、14等页的数据,第三个分片处理的就是第3、6、9、12、15等页的数据。

这样就能确保所有数据都会被处理,而且每一个执行器都执行的是不同的数据了。

最后,要确保多个任务的执行顺序,可以利用XXL-JOB中的子任务功能。比如有任务A、B、C,要按照字母顺序依次执行,我们就可以将C设置为B的子任务,再将B设置为A的子任务。然后给A设置一个触发器。

这样,当A触发时,就会依次执行这三个任务了。
